Замена вентилятора Toshiba Qosmio X305-Q704
Если Ваш компьютер издаёт громкие посторонние звуки или нагревается на ощупь, вероятно, требуется замена вентилятора. Следуйте этому руководству. Предварительные действия для этого руководства: снятие аккумулятора и клавиатуры.
Шаг 1
Найдите край красной полоски вдоль кромки компьютера и подденьте её лопаткой.
Шаг 2
Найдите край чёрной крышки вокруг клавиатуры и подденьте её лопаткой.
Шаг 3
Поднимите клавиатуру и отсоедините шлейф, соединяющий клавиатуру с задней частью ноутбука.
Шаг 4
Снимите клавиатуру с ноутбука.
Шаг 5
Выверните четыре винта 10 мм крестовой отвёрткой Phillips #0.
Шаг 6
Вставьте инструмент для вскрытия iFixit в зазор между верхней и нижней частями корпуса с боковой стороны компьютера. Проведите инструментом вдоль кромки корпуса, пока крышка не начнёт отделяться от устройства.
Не снимайте панель с устройства, так как необходимо отсоединить кабели, прежде чем компонент можно будет полностью извлечь.
Шаг 7
Отключите все провода, соединяющие верхнюю часть с нижней.
Шаг 8
Отключите все провода, соединяющие экран с внутренней частью компьютера.
Шаг 9
Выверните винты 6 мм, крепящие экран к корпусу ноутбука, крестовой отвёрткой Phillips #0.
Шаг 10
Снимите экран с ноутбука.
Шаг 11

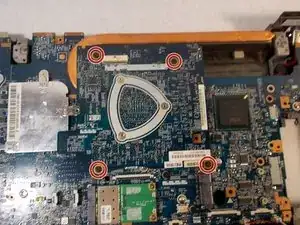

Выверните четыре винта 8 мм, соединяющие две платы, крестовой отвёрткой Phillips #0.
Шаг 12

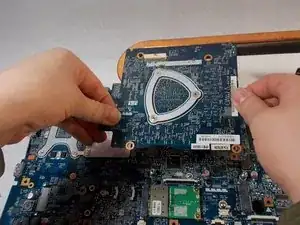

Снимите верхнюю плату.
Шаг 13

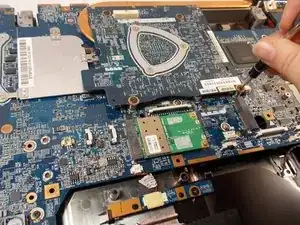

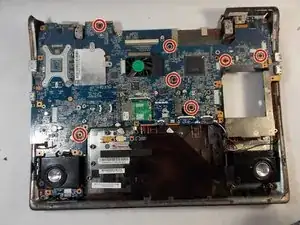

Выверните все винты 8 мм, крепящие нижнюю плату к нижней части корпуса компьютера, крестовой отвёрткой Phillips #0.
Шаг 14

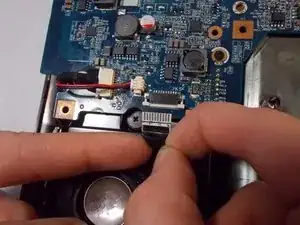

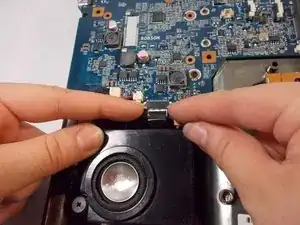

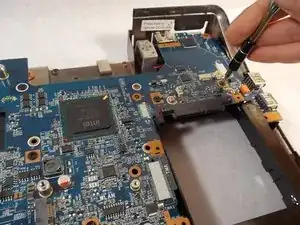

Отключите все провода от платы.
Шаг 15

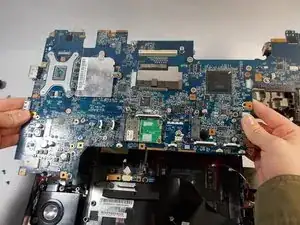

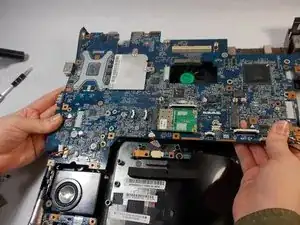

Поднимите плату изнутри ноутбука.
Шаг 16

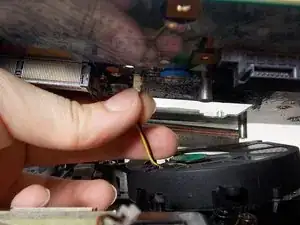

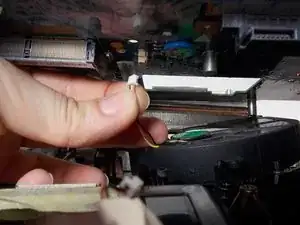

Отключите провод под платой, соединяющий вентилятор с платой.
Шаг 17

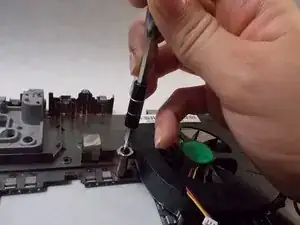

Выверните винт 6 мм, удерживающий вентилятор, крестовой отвёрткой Phillips #0.
Шаг 18

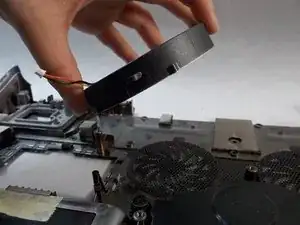

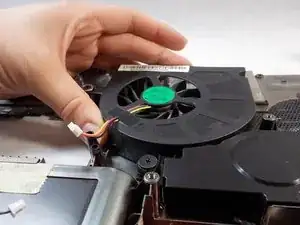

Поднимите вентилятор и извлеките его из устройства.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
