Замена экрана Toshiba Qosmio X305-Q704
В этом руководстве приведена пошаговая инструкция по замене экрана устройства. Перед началом необходимо выполнить замену клавиатуры и аккумулятора.
Шаг 1

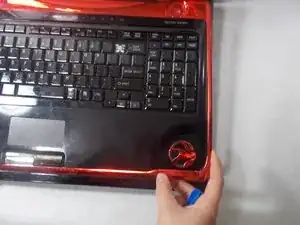

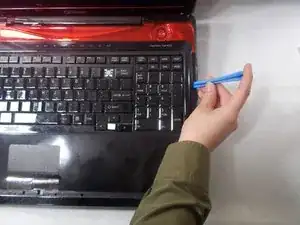

Найдите край красной полосы по краю компьютера и отогните её с помощью лопатки.
Шаг 2

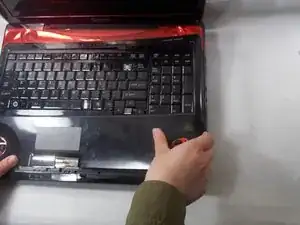

Найдите край чёрной крышки вокруг клавиатуры и подденьте её с помощью лопатки.
Шаг 3

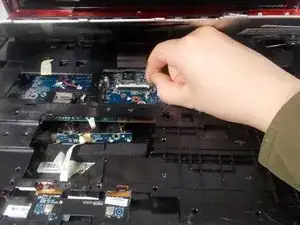

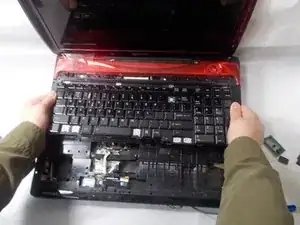

Поднимите клавиатуру и отсоедините ленту, соединяющую клавиатуру с задней частью ноутбука.
Шаг 4

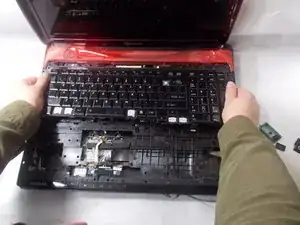

Извлеките клавиатуру из ноутбука.
Шаг 5

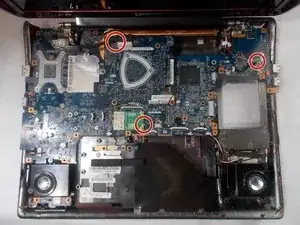

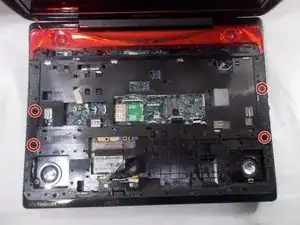

Открутите четыре винта длиной 10 мм с помощью отвёртки Phillips #0.
Шаг 6

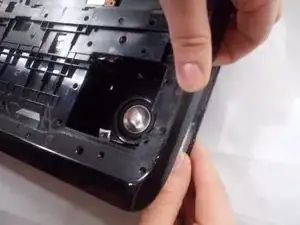

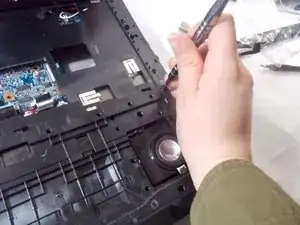

Вставьте инструмент iFixit в боковую часть корпуса, разделяя верхнюю и нижнюю панели ноутбука. Перемещайте инструмент вдоль кромки корпуса, пока верхняя панель не отделится от устройства.
Не отсоединяйте полностью панель от устройства, так как нужно отключить кабели перед окончательным извлечением компонента.
Шаг 7

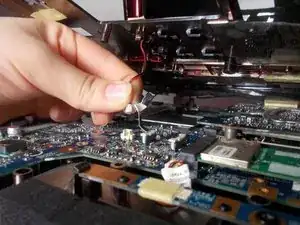

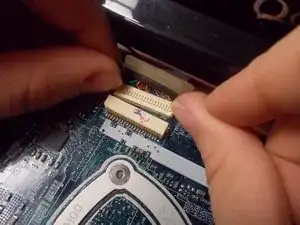

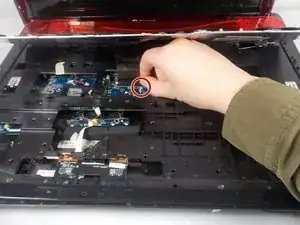

Отключите все провода, соединяющие верхнюю часть с нижней.
Шаг 8

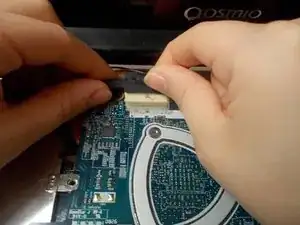

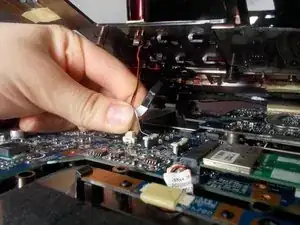

Отключите все провода, соединяющие экран с внутренней частью компьютера.
Шаг 9

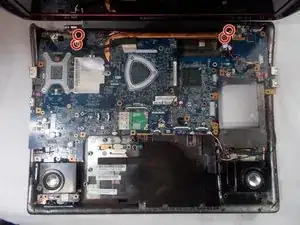

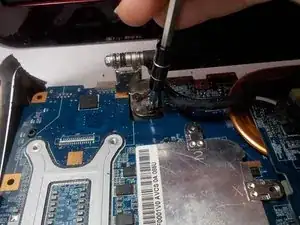

Открутите винты длиной 6 мм, удерживающие экран на ноутбуке, с помощью отвёртки Phillips #0.
Шаг 10

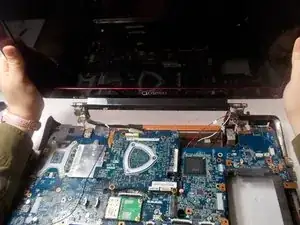

Извлеките экран из ноутбука.
Заключение
Чтобы собрать устройство, выполните указанные действия в обратном порядке.
