Замена вентилятора Dell Inspiron 11z-1121

Сдвиньте защёлки наружу, чтобы освободить батарею.

Вытяните батарею, чтобы удалить её.

Защёлки должны зафиксироваться на месте, позволяя легко снять батарею.

Батарею необходимо удалить по соображениям безопасности при замене других компонентов ноутбука.

Открутите три черные винта размером 1 мм с помощью отвертки PH1 на дне ноутбука вокруг батареи.

Переверните ноутбук и откройте его, чтобы получить доступ к клавиатуре.

Используйте пластиковый инструмент для открытия, чтобы поддеть клавиатуру, начиная с верхнего угла и продвигаясь вокруг.

Как только клавиатура будет подделена, не снимайте её. Всё ещё есть шлейф, соединяющий клавиатуру с ноутбуком.

Поднимите клавиатуру, чтобы получить доступ к шлейфу, соединяющему клавиатуру с ноутбуком.

Поднимите черный фиксатор на разъёме ZIF и затем вытяните шлейф.

Удалите клавиатуру из ноутбука.

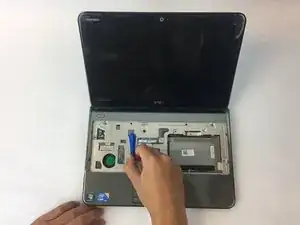

Начните с поддевания внешнего корпуса ноутбука с помощью пластикового инструмента. Начните снизу и обойдите края.

Снимите внешнюю оболочку, чтобы получить доступ к материнской плате.

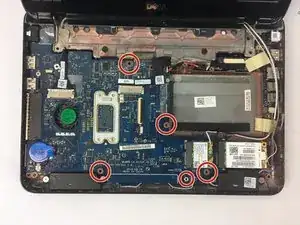

Удалите пять винтов размером 0,75 мм с помощью отвертки PH1.

Убедитесь, что вы следите за своими винтами.

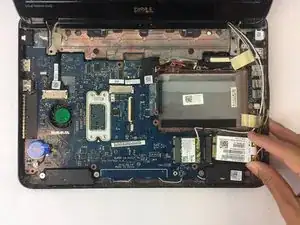

Удалите карту беспроводной широкополосной сети (WWAN), выдвинув её из положения.

Убедитесь, что провода, прикрепленные к карте WWAN, не отсоединены во время выполнения этого шага.

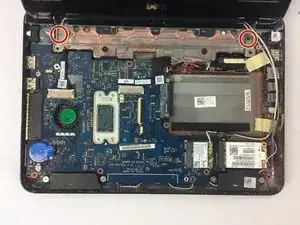

Открутите два винта размером 0,9 мм, которые удерживают экран.

Поднимите экран к себе, чтобы отсоединить его от ноутбука.

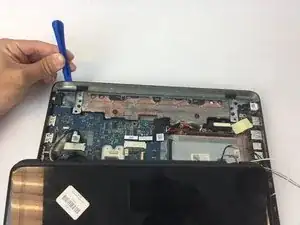

Уложите экран и подденьте левый угол пластикового корпуса, который находится за экраном.

Держа экран, удалите материнскую плату, покачивая её и вытягивая наружу.

На этом шаге вы пытаетесь вытащить материнскую плату из VGA-разъёма, к которому она подключена в левом заднем углу ноутбука.

Открутите два черных винта размером 0,5 мм, удерживающих вентилятор на месте.

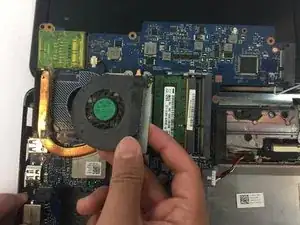

Удалите вентилятор, осторожно поднимая компонент вверх.
