Замена вентилятора Dell Adamo 13
Используйте это руководство для замены вентилятора в ноутбуке Dell Adamo 13.
Возможно, потребуется заменить вентилятор, если ноутбук периодически зависает, клавиатура сильно нагревается или из устройства слышны посторонние шумы. Если из выпускных отверстий не выходит поток воздуха, это также может быть признаком неисправности.
Для выполнения этого руководства не требуются специальные навыки или инструменты.
Перед началом убедитесь, что устройство полностью выключено.
Шаг 1
К батарее нет внешнего доступа. Пожалуйста, убедитесь, что батарея разряжена или отключена через BIOS перед началом работ.
Переверните устройство.
Шаг 2
Снимите нижнюю крышку, отщёлкнув защёлки по краю корпуса.
При снятии крышки вы можете услышать лёгкий щелчок.
Шаг 3
Отключите оранжевую шлейф-проводку от разъёма, к которому она подключена.
Нижняя крышка и батарея представляют собой единый блок и будут заменяться вместе.
Удалите батарею из устройства.
Шаг 4
Используя крестовую отвертку Phillips #0, выкрутите шесть винтов 2 мм, крепящих вентилятор и материнскую плату к корпусу.
Шаг 5
Отсоедините все разъёмы от платы как сверху, так и снизу.
При отсоединении разъёмов соблюдайте осторожность, чтобы не повредить их.
Извлеките материнскую плату из корпуса.
Шаг 6

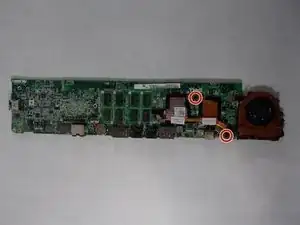

Используя крестовую отвертку Phillips #0, выкрутите два винта 2 мм, крепящих вентилятор к материнской плате.

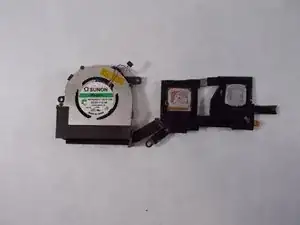

Снимите вентилятор с материнской платы.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
