Замена USB-порта Dell Precision M3800
Если USB-порт(ы) ноутбука Dell Precision M3800 неисправен(ы), используйте это руководство для замены неработающих USB-портов.
USB-порт позволяет подключать к ноутбуку различные устройства, такие как принтеры, сканеры, телефоны, плееры и другие, без использования специфического порта или большого разъёма. Если USB-порт неисправен, вы не сможете подключить устройство к ноутбуку, поэтому требуется замена.
Перед использованием этого руководства убедитесь, что в USB-порте нет посторонних предметов, так как они могут нарушать соединения. Если что-то блокирует USB-порт, используйте антистатическую щётку или небольшой воздуходув для удаления пыли. Если это не помогает, обязательно выключите ноутбук и отключите его от внешнего источника питания перед выполнением шагов этого руководства. Для полной замены USB-портов в вашем устройстве потребуется умение паять и распаивать соединения. Используйте руководство Как паять и распаивать соединения для получения информации о правильном использовании паяльника/паяльной станции.
Шаг 1
Перед началом ремонта обязательно выключите устройство и отключите его от питания.
Используйте отвертку Torx T5, чтобы выкрутить десять винтов 3 мм на задней крышке ноутбука.
Магнитный проектный коврик iFixit отлично подходит для хранения винтов в одном месте.
Поднимите серебристую крышку с задней панели, чтобы открыть два винта.
Используйте крестовую отвертку, чтобы удалить два винта под серебристой крышкой.
Шаг 2
Используйте инструмент для раскрытия корпуса, чтобы поддеть по краям задней панели и ослабить панель.
Снимите заднюю панель.
Шаг 3
Отключите кабель батареи от системной платы [1].
Используйте крестовую отвертку, чтобы выкрутить четыре винта, фиксирующие батарею в ноутбуке.
Поднимите батарею с компьютера [2].
Шаг 4

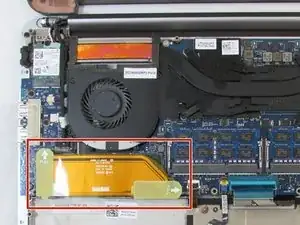

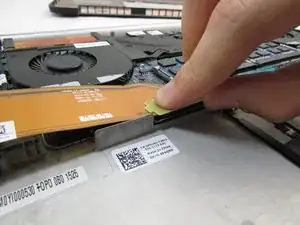

Отключите оранжевый кабель с двумя язычками, потянув язычки вверх.
Шаг 5

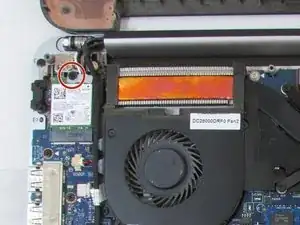

Удалите один винт 3,5 мм в верхней части левой стороны, удерживающий серебристый кронштейн, используя крестовую отвертку #00.

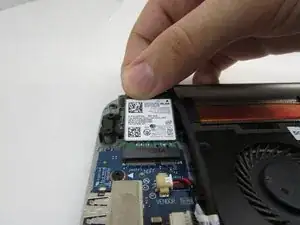

Удалите плату LAN, потянув её за верхнюю часть от разъёма.
Шаг 6

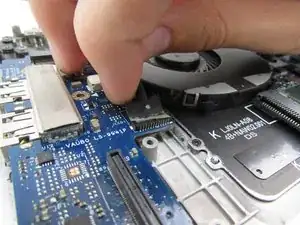

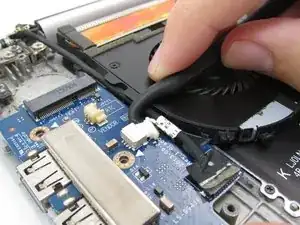

Отключите провода, подключенные к левой стороне материнской платы, с помощью загнутого монтажного инструмента.
Шаг 7

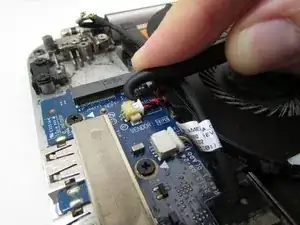

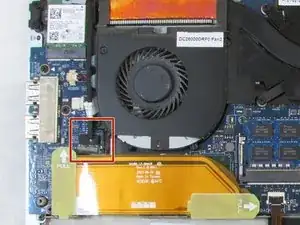

Отключите чёрный провод, подключённый к левой стороне материнской платы.
Шаг 8

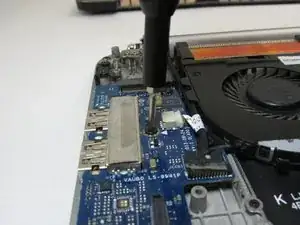

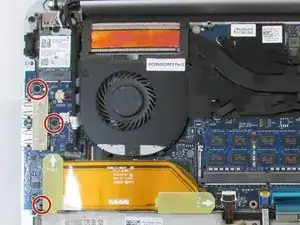

Выкрутите три винта 3,5 мм, которые крепят плату, используя крестовую отвертку #00.

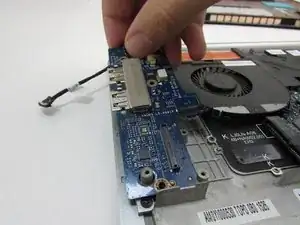

Снимите плату, поднимая её вверх.
Для полной отделки USB-портов от платы потребуется распаять контактные точки. Используйте руководство Как паять и распаивать соединения для получения информации о пайке и распайке соединений.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
