Замена твердотельного накопителя M2 на HP EliteBook x360 830 G5
В данном руководстве описывается замена твердотельного накопителя M2 на HP EliteBook x360 830 G5. Этот твердотельный накопитель (SSD) является компонентом для расширения внутреннего хранилища.
Перед началом этой процедуры необходимо снять нижний корпус и отключить аккумулятор. Затем необходимо последовательно выполнить следующие шаги.
Убедитесь, что устройство выключено и зарядное устройство отключено, прежде чем начинать эту ремонтную работу.
Шаг 1
Используя биту T5 и отвертку, отвинтите пять фиксированных винтов на дне ноутбука.
Шаг 2
С помощью лопатки или инструмента для открытия приподнимите верхнюю часть петель ноутбука и отделите задний край и боковые стороны.
Шаг 3
Задняя крышка фиксируется на месте магнитными полосками.
Удалите аккумулятор.
Шаг 4

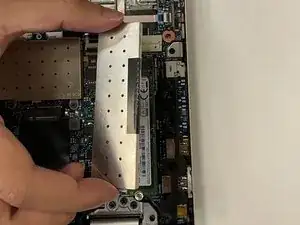

Потяните за язычок, прикрепленный к защитному экрану твердотельного накопителя M.2.
Шаг 5

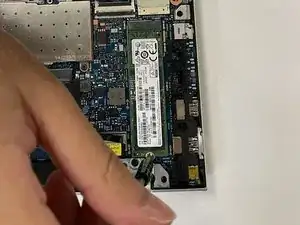

С помощью отвертки Phillips #1 отвинтите один винт, который фиксирует твердотельный накопитель M.2 к плате системы.
Шаг 6

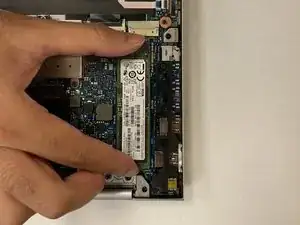

После того как пружины освободятся, аккуратно извлеките твердотельный накопитель M.2.
Тяните за карту SSD осторожно, чтобы не погнуть пины.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
