Замена сенсорной панели HP Compaq NC6120

Переверните ноутбук задней стороной вверх.

Отодвиньте в стороны два пластиковых переключателя в верхней части задней панели и извлеките аккумулятор.

Выкрутите все 13 винтов с задней панели компьютера (включая два винта торкс под аккумулятором и два под панелью оперативной памяти).

Выкрутите четыре винта на шарнирах компьютера (они крепят заднюю панель к остальному корпусу).

Все винты — плоские потайные головки 9,8 мм 3,0, за исключением двух под аккумулятором — они торкс T9.

Откройте ноутбук так, чтобы экран был обращён к Вам. Отведите монитор назад, пока он не станет параллелен клавиатуре.

Используя инструмент iFixit, снимите пластиковую панель между клавиатурой и экраном. Панель легко отсоединится с помощью лопатки и может быть извлечена.

Отсоедините белый кабель, подключённый к только что снятой пластиковой панели, от системной платы.

Откиньте клавиатуру от экрана, повернув её так, чтобы клавиши оказались вниз, на сенсорной панели. Отключите чёрный кабель в нижней части клавиатуры, соединяющий её с системной платой. Клавиатура теперь свободна и может быть удалена.

Выкрутите два винта 9,8 мм 3,0 с потайной головкой. Один винт находится в каждом из шарниров.

Отключите чёрный кабель с прямоугольным белым пластиковым разъёмом от системной платы. Он расположен в верхнем левом углу платы, непосредственно под левым шарниром.

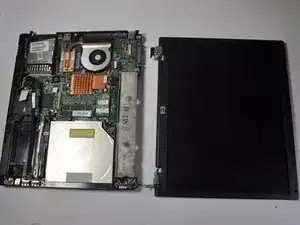

Аккуратно потяните монитор строго вверх. Два металлических шарнира легко выйдут из отверстий, и монитор будет отключён от системной платы.

Используя инструмент iFixit, подденьте чёрную пластиковую панель (со сенсорной панелью) и отсоедините её от системной платы.

Отключите белый кабель, соединяющий сенсорную панель с материнской платой, и снимите всю пластиковую панель.

См. руководство по разборке ноутбука.

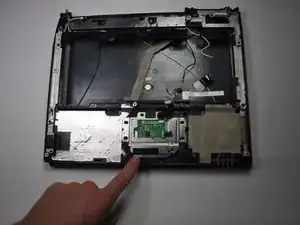

Найдите зелёный чип, заключённый в алюминиевую рамку, на нижней стороне пластиковой панели, которая была снята последней согласно руководству по разборке ноутбука.

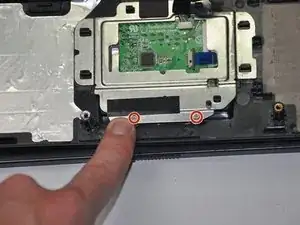

Выкрутите два винта Phillips №00 длиной 3,5 мм, расположенные в нижней части алюминиевой рамки.

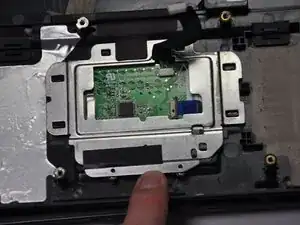

Медленно сдвиньте рамку в направлении отверстия для клавиатуры на пластиковой панели, пока она не выйдет из металлических фиксаторов.

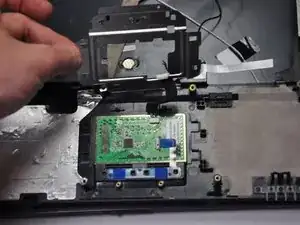

Аккуратно снимите рамку, не порвав чёрную ткань.

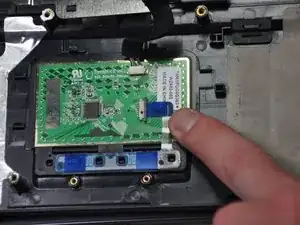

Аккуратно сдвиньте синий пластиковый разъём на сенсорной панели в сторону отверстий для винтов.

Снимите сенсорную панель.
