Замена CD-привода HP Compaq NC6120

Переверните ноутбук так, чтобы его нижняя часть была направлена вверх.

Выдвиньте два пластиковых переключателя в верхней части задней панели наружу и извлеките аккумулятор.

Снимите все 13 винтов с задней панели компьютера (включая два торкс-винта под аккумулятором и два под панелью оперативной памяти).

Снимите четыре винта у петель компьютера (они также крепят заднюю панель к остальной части корпуса).

Все винты — плоские 3.0 длиной 9.8 мм, кроме двух под аккумулятором, которые — torx T9.

Откройте ноутбук так, чтобы экран был обращён к вам. Откиньте экран назад, пока он не ляжет параллельно клавиатуре.

С помощью открывающего инструмента iFixit снимите пластиковую панель, расположенную между клавиатурой и экраном. Она должна легко отщелкнуться лопаткой и затем быть снята.

Отсоедините белый кабель, прикреплённый к только что снятой пластиковой панели, от материнской платы.

Отогните клавиатуру от экрана, повернув её так, чтобы клавиши были направлены вниз на плату тачпада. Отсоедините чёрный шлейф внизу клавиатуры, соединяющий её с материнской платой. Клавиатура теперь свободна и её можно снять.

Удалите два винта 3.0 плоской головкой длиной 9.8 мм. По одному у каждой петли.

Отключите чёрный кабель с прямоугольной белой пластиковой вилкой от материнской платы. Он находится в верхнем левом углу материнской платы, прямо под левой петлёй.

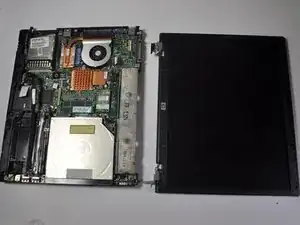

Поднимите экран прямо вверх от того места, где он лежал. Две металлические петли должны легко выскользнуть из своих отверстий, и экран будет отсоединён от материнской платы.

С помощью открывающего инструмента iFixit подденьте чёрную пластиковую панель (с тачпадом) и снимите её с материнской платы.

Отключите белый шлейф, соединяющий тачпад с материнской платой, и снимите всю пластиковую панель.

Смотрите руководство по разборке корпуса.

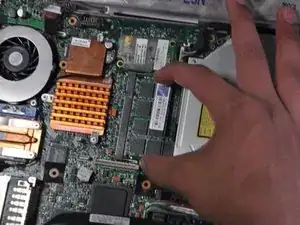

Рекомендуется: Сначала удалите второй модуль оперативной памяти, расположенный в центре материнской платы. Модуль прямоугольный, с чёрными микросхемами и маркировкой "transcend".

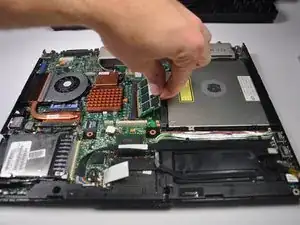

Чтобы снять модуль, найдите два металлических зажима сверху и снизу модуля. Сожмите их к модулю и удерживайте.

Снимите модуль, поднимая сначала сторону, ближайшую к CD-приводу.

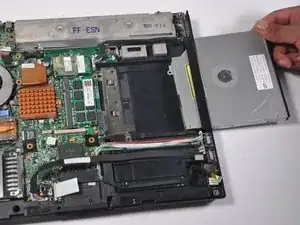

Сдвиньте CD-привод вправо и выньте его.
