Замена разъёма зарядного устройства HP Pavilion 17-e146us
Разъём зарядного устройства — часть ноутбука, которая соединяет источник питания с аккумулятором для его зарядки. Как правило, эта часть устройства используется часто и может износиться при интенсивной эксплуатации. Если этот разъём не работает, аккумулятор не будет заряжаться, и устройство не включится или не будет держать заряд. В этом руководстве показано, как снять и заменить разъём зарядного устройства на новый рабочий разъём. Для получения дополнительной информации о последствиях неисправного разъёма аккумулятора, пожалуйста, ознакомьтесь с нашей страницей по устранению неполадок. Перед началом убедитесь, что устройство выключено и отключено от сети.
Шаг 1
Переверните устройство.
Шаг 2
Сдвиньте переключатель фиксации аккумулятора вправо, чтобы разблокировать. Кнопка освобождения аккумулятора разблокирует аккумулятор от компьютера.
Кнопка освобождения аккумулятора расположена над аккумулятором.
Шаг 3
Аккумулятор освободится от компьютера.
Удалите освобождённый аккумулятор из компьютера.
Шаг 4
Удалите винт 6,25 мм в левом нижнем углу отсека аккумулятора с помощью крестовой отвёртки.
Шаг 5
Снимите защитную решётку системы вентиляции HP.
Система вентиляции является частью задней крышки устройства.
Шаг 6
Удалите семь винтов 6,5 мм с помощью крестовой отвёртки #0.
Удалите четыре винта 3,0 мм, расположенные в области разъёма зарядного устройства, с помощью крестовой отвёртки #0.
Шаг 7
Вытащите и извлеките оптический привод.
Оптический привод расположен с левой стороны устройства, когда оно перевёрнуто.
Удалите два винта 3,00 мм внутри отсека оптического привода с помощью крестовой отвёртки.
Шаг 8
Приложите сильное давление внутри защёлкивателя, используя узкий инструмент, например отвёртку или пинцет.
Защёлкиватель освобождает клавиатуру.
Шаг 9
Переверните устройство так, чтобы крышка была обращена к вам.
Шаг 10
Откройте устройство. Клавиатура должна отделиться от внутренней панели.
Если клавиатура не выскакивает автоматически, используйте лопатку или инструмент для вскрытия вдоль кромки передней панели и клавиатуры, чтобы поддеть клавиатуру.
Отключите кабельный разъём клавиатуры от материнской платы.
Шаг 11
Удалите три винта Phillips 6,5 мм, расположенные под клавиатурой, с помощью крестовой отвёртки #0.
Шаг 12
Вставьте клиновидный инструмент между передней панелью и крышкой под клавиатурой.
Используйте клиновидный инструмент, чтобы разъединить две панели.
Для этого может потребоваться некоторое усилие.
Шаг 13
Снимите материнскую плату вручную.
Материнская плата — большая зелёная плата, расположенная внутри устройства.
Шаг 14

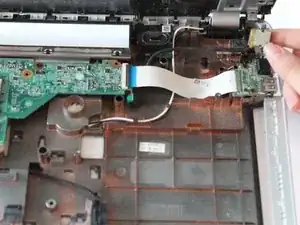

Разъём зарядного устройства крепится к материнской плате и находится с правой стороны устройства, если оно повернуто к вам.
Снимите разъём зарядного устройства с материнской платы вручную.
Будьте осторожны, чтобы не повредить материнскую плату при снятии.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
