Замена материнской платы HP Pavilion 17-e146us
Материнская плата — важный компонент ноутбука. Она отвечает за соединение компонентов и обмен данными между различными электронными частями устройства, такими как память и центральный процессор. В этом руководстве показано, как заменить неисправную материнскую плату на новую. Для получения дополнительной информации о проявлениях неисправной материнской платы ознакомьтесь с нашей страницей по устранению неполадок. Обратите внимание, что материнская плата соединена со многими деталями устройства и требует значительного времени на разборку и сборку.
Шаг 1

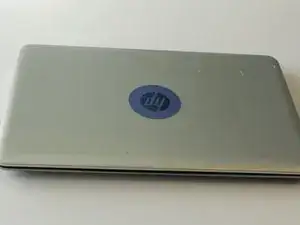

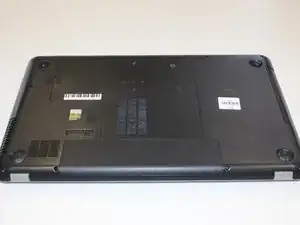

Переверните устройство.
Шаг 2

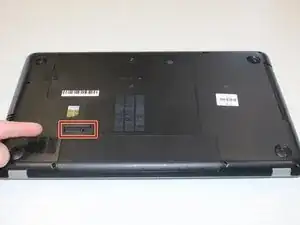

Сдвиньте фиксатор батареи вправо, чтобы разблокировать её. Кнопка снятия батареи освободит батарею от корпуса компьютера.
Кнопка снятия батареи расположена над батареей.
Шаг 3
Батарея освободится от корпуса компьютера.

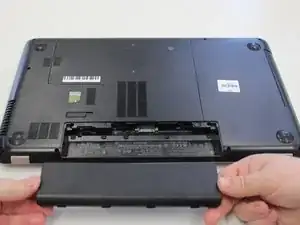

Снимите освободившуюся батарею с компьютера.
Шаг 4

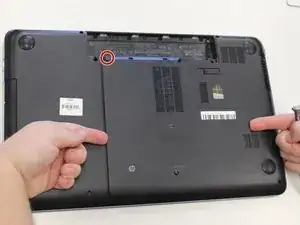

Выверните винт 6,25 мм в левом нижнем углу отсека батареи, используя крестовую отвертку Phillips.
Шаг 5

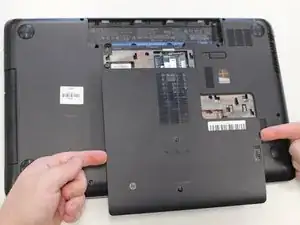

Снимите защитную вентиляционную решётку HP.
Защитная вентиляция является частью задней крышки устройства.
Шаг 6

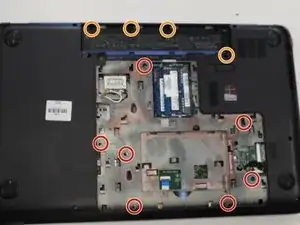

Выверните семь винтов 6,5 мм с помощью крестовой отвертки Phillips #0.
Выверните четыре винта 3,0 мм, расположенные в разъёме зарядного устройства, используя крестовую отвертку Phillips #0.
Шаг 7

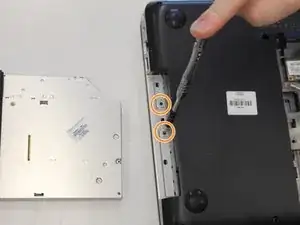

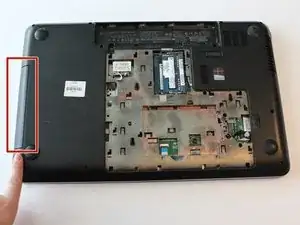

Вытащите и удалите оптический привод.
Оптический привод расположен с левой стороны устройства, когда оно перевёрнуто.
Выверните два винта 3,00 мм внутри отсека оптического привода, используя крестовую отвертку.
Шаг 8

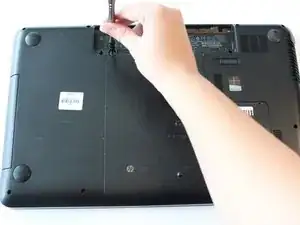

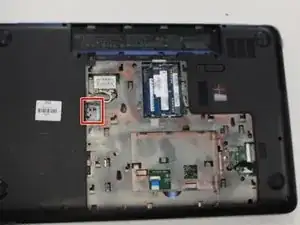

Приложите сильное давление внутри отверстия фиксатора с помощью узкого инструмента, например отвёртки или пинцета.
Отверстие фиксатора освобождает клавиатуру.
Шаг 9

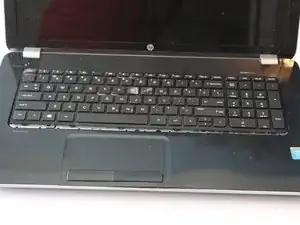

Переверните устройство так, чтобы верхняя крышка была направлена к вам.
Шаг 10
Откройте устройство. Клавиатура должна отделиться от внутренней панели.

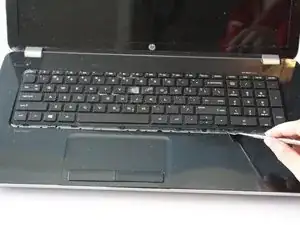

Если клавиатура не вынимается автоматически, используйте лопатку или приспособление для вскрытия вдоль кромки передней панели и клавиатуры, чтобы поддеть клавиатуру.

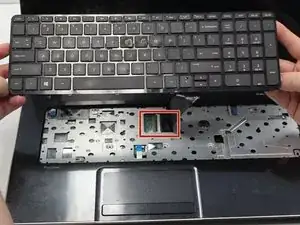

Отсоедините кабельный разъём клавиатуры от материнской платы.
Шаг 11

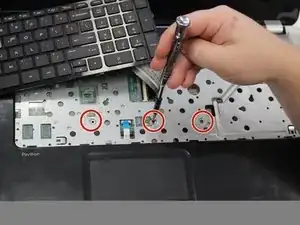

Выверните три винта Phillips 6,5 мм, расположенные под клавиатурой, используя крестовую отвертку Phillips #0.
Шаг 12
Вставьте клиновидный инструмент между передней панелью и крышкой под клавиатурой.
Используйте клиновидный инструмент, чтобы разъединить две крышки.
Для этого может потребоваться приложить силу.
Шаг 13

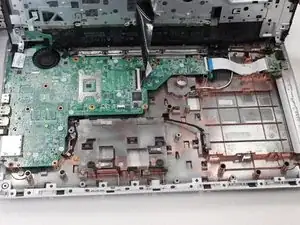

Извлеките материнскую плату вручную.
Материнская плата — большая зелёная плата, расположенная внутри устройства.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
