Замена разъема зарядного устройства Toshiba Satellite L855-S5119

Переверните ноутбук лицевой частью вниз, чтобы открыть заднюю часть.

Найдите батарею.

Найдите защёлки батареи. Механизм защёлок батареи можно сравнить с дверью — правая защёлка при сдвиге вправо разблокирует батарею, а левая защёлка при сдвиге влево отпирает батарею и выталкивает её из посадочного места.

Сдвиньте правую защёлку вправо, чтобы разблокировать механизм фиксации батареи.

Сдвиньте левую защёлку батареи влево, чтобы освободить батарею.

Удерживая левую защёлку сдвинутой влево, извлеките батарею из гнезда, приподняв её за середину.

Батарея выйдет свободно.

Переверните ноутбук так, чтобы верхняя часть была вверх.

Используйте крестовую отвертку Phillips #1, чтобы отвернуть винт, удерживающий заднюю крышку. Этот винт не вынемается полностью из крышки.

Снимите заднюю крышку с ноутбука, открыв доступ к оперативной памяти и жёсткому диску.

Используя крестовую отвертку Phillips #0, открутите одиночный винт длиной 3 мм.

Поверните ноутбук так, чтобы получить доступ к оптическому приводу.

Оптический привод теперь прикреплён только через разъём сзади. Привод можно вытащить прямо из корпуса.

Извлеките привод.

Открутите винты, фиксирующие жёсткий диск.

Может быть до пяти винтов длиной 3 мм — по одному в каждом углу жёсткого диска и один на одном из торцов, фиксирующий диск к рамке ноутбука.

Аккуратно отодвиньте жёсткий диск от разъёма. Это не должно требовать значительных усилий.

Поднимите жёсткий диск и извлеките его.

Некоторые жёсткие диски имеют пластиковую петлю, за которую можно потянуть для извлечения.

В противном случае возьмитесь за противоположные стороны жёсткого диска и поднимите его вертикально вверх.

Отверните винты, отмеченные красным. Это включает одиннадцать винтов длиной 6 мм и один винт длиной 5 мм под местом установки оптического привода. Все винты можно выкрутить крестовой отверткой Phillips #0.

Аккуратно снимите заднюю панель. Держатели батареи содержат вырезы, которые помогают фиксировать корпус, поэтому будьте осторожны, чтобы не сломать их.

Найдите DC-разъём питания. Обратите внимание на 4-контактный разъём, подключающий разъём к материнской плате.

Отсоедините 4-контактный женский разъём от мужского разъёма, подключённого к материнской плате.

Поднимите DC-разъём из кронштейна, удерживающего его на месте.

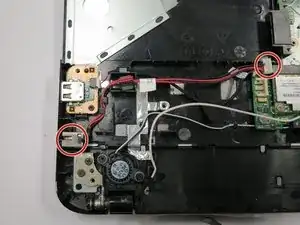

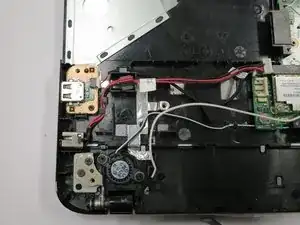

Под проводами находятся пластиковые корпуса, фиксирующие провода. Удалите красный и чёрный провода, соединяющие DC-разъём с 4-контактным питанием, вынимая их из-под пластиковых корпусов.

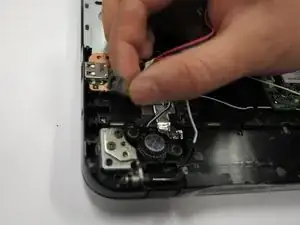

Извлеките DC-разъём и 4-контактный разъём.
