Замена платы AUX Sony Vaio PCG-4121GL
Если звук искажается или разъём для наушников не распознаёт подключённое устройство, возможно, потребуется заменить плату AUX. Перед началом руководства попробуйте продуть устройство от пыли, чтобы проверить, устранится ли проблема. Убедитесь, что у вас есть надёжное место для хранения винтов после их снятия.
Шаг 1
Снимите два винта Phillips #0 3 мм на нижней части компьютера, которые крепят пластиковую заднюю панель.
Шаг 2

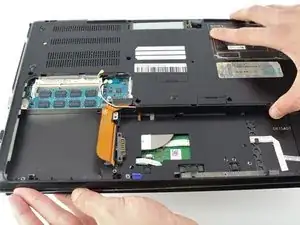

Потяните нижнюю крышку на себя, пока она полностью не отщёлкнется.
Когда крышка освободится от задней панели, полностью снимите её.
Шаг 3
Найдите синий язычок, расположенный внизу слева от батареи.
Шаг 4
Потяните синий язычок на себя, пока не услышите щелчок.
После отпускания язычка поднимите батарею вверх.
Когда батарея начнёт свободно двигаться, полностью извлеките её.
Может оказаться полезным использовать лопатку, чтобы облегчить отпускание синего язычка.
Шаг 5

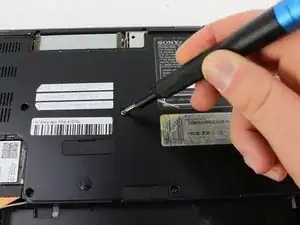

Снимите семь винтов Phillips #0 3 мм с нижней части компьютера.
Снимите восемь винтов Phillips #0 5 мм.
Шаг 6

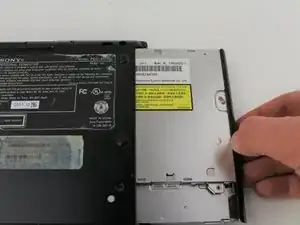

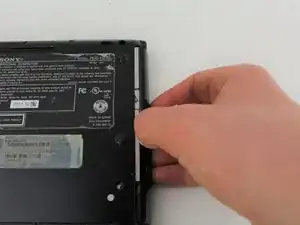

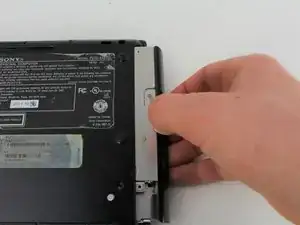

Аккуратно извлеките оптический привод из отсека.
Шаг 7

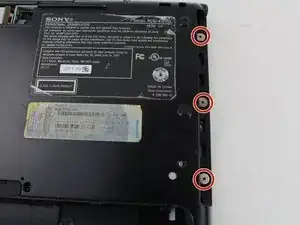

Снимите три винта Phillips #00 2 мм, расположенные на верхнем правом крае.
Шаг 8

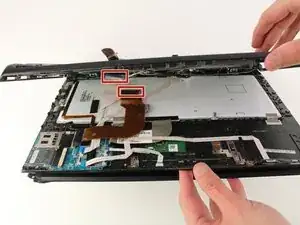

Осторожно разъедините верхнюю и нижнюю пластиковые части корпуса.

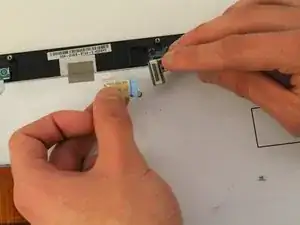

Аккуратно отсоедините кабельные разъёмы.
Медленно отсоединяйте нижнюю часть, чтобы не порвать провода/разъёмы.
Шаг 9

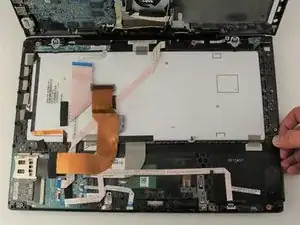

Разведите части устройства и отложите экран ноутбука в сторону.

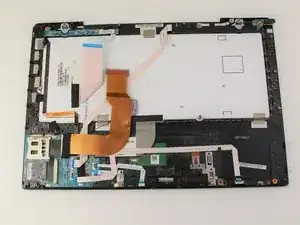

Найдите плату AUX в правом верхнем углу корпуса компьютера.
Шаг 10

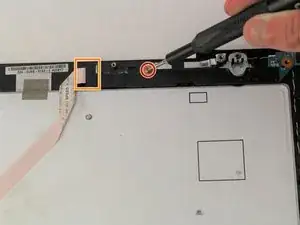

Снимите винт Phillips #0 2 мм.
Аккуратно вытяните кабельный разъём влево.
Когда оба элемента будут отсоединены, полностью извлеките плату AUX.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
