Замена оптического привода Sony Vaio PCG-61411L
Оптический привод позволяет ноутбуку считывать и воспроизводить диски. Это руководство поможет вам заменить компонент при возникновении проблем с его работой.
Шаг 1
Обязательно отключите зарядное устройство и выключите устройство перед началом работы.
Переверните устройство на спинку, чтобы батарея оказалась в верхней части. Сдвиньте переключатель «lock» вправо.
Шаг 2
Сдвиньте переключатель «release» влево и осторожно приподнимите батарею, чтобы извлечь её.
Полностью извлеките батарею из устройства.
Шаг 3

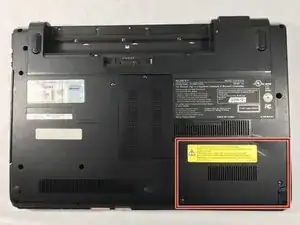

Панель жёсткого диска расположена в правом нижнем углу устройства.
Шаг 4

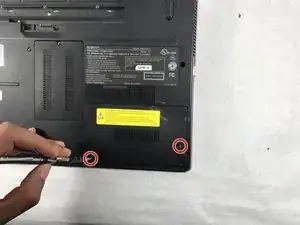

Отверткой PH #0 отвинтите два винта длиной 6,5 мм, расположенные в левом нижнем и среднем правом участках панели. Винты остаются в панелях.

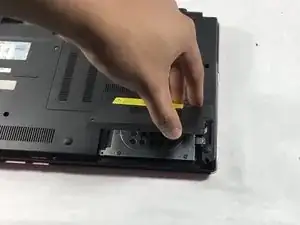

Снимите панель, потянув её вверх в вашу сторону.
Шаг 5

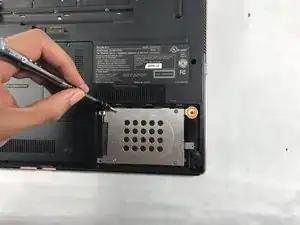

Отверткой PH0 отвинтите четыре серебристых винта длиной 3 мм, расположенные в крышке внешнего отсека жёсткого диска.
Отверткой PH00 отвинтите последний чёрный винт длиной 3 мм, расположенный в верхнем правом участке крышки отсека жёсткого диска.
Осторожно снимите серебристую крышку отсека жёсткого диска.
Шаг 6

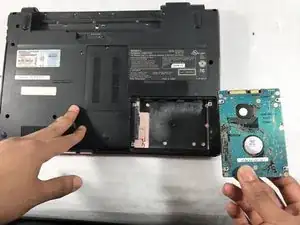

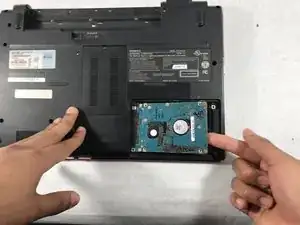

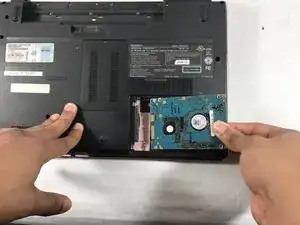

Отсоедините жёсткий диск от материнской платы, аккуратно потянув его слева направо.
Шаг 7

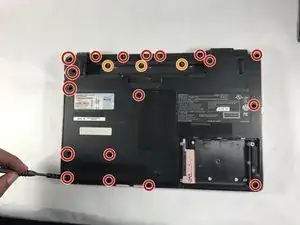

Удалите винты длиной 5 мм с помощью отвертки PH0.
Удалите винты длиной 3 мм с помощью отвертки PH0.
Шаг 8

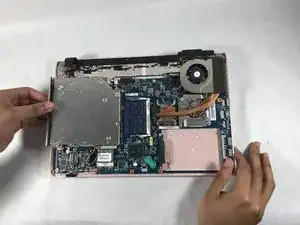

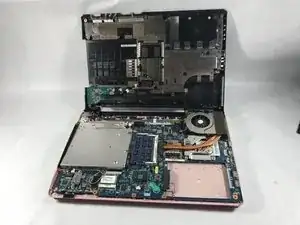

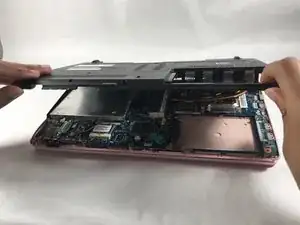

Поднимите заднюю крышку с правого нижнего и левого углов и снимите её с ноутбука.
Шаг 9
Проведите пальцем по правой стороне оптического привода и потяните привод справа налево.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
