Замена материнской платы why! W253EU (Français)

Выключите компьютер

Важно начать с извлечения аккумулятора перед любой процедурой

Сдвиньте фиксирующие защёлки в положение «разблокировано».

С помощью отвертки Phillips #1 отвинтите 5 крепёжных винтов крышки.

Вставьте отвертку на несколько миллиметров в щель, чтобы можно было захватить крышку пальцами.

Осторожно приподнимите крышку.

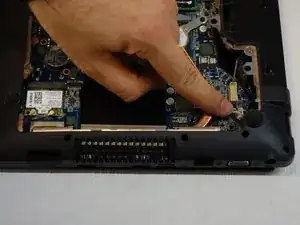

Внимание! Отключите кабель вентилятора, чтобы полностью снять крышку (см. следующую ступень).

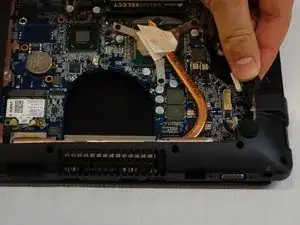

Поскольку вентилятор прикреплён под крышкой, необходимо отключить его питающий кабель, прежде чем полностью снимать крышку.

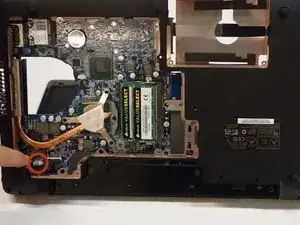

С помощью отвертки Phillips #1 отвинтите винт, фиксирующий дисковод/записывающее устройство CD/DVD.

Осторожно извлеките дисковод/записывающее устройство CD/DVD из его посадочного места.

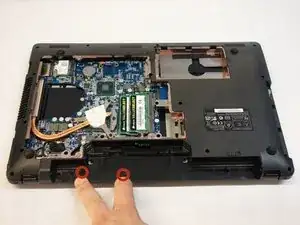

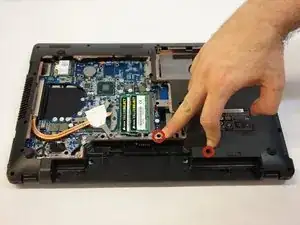

С помощью отвертки Phillips #1 отвинтите два винта, находящиеся в отсеке аккумулятора. Они сзади фиксируют крышку над клавиатурой. Примечание: они короче других и имеют меньший диаметр.

Вставьте обычную отвёртку в щель крышки над клавиатурой.

Подденьте крышку (защёлкнута) с соблюдением необходимых мер предосторожности.

С помощью отвертки Phillips #1 отвинтите 5 винтов, которые фиксируют верхнюю часть клавиатуры.

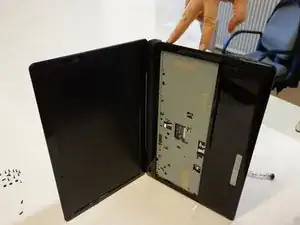

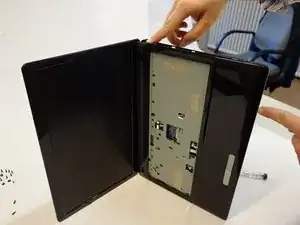

Поверните клавиатуру в сторону экрана.

Сдвиньте по направлению два белых защёлки на каждом конце разъёма.

Осторожно извлеките шлейф вдоль оси разъёма.

Снимите разъём A.

Снимите разъём B.

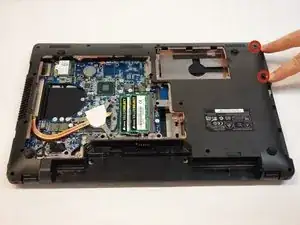

С помощью отвертки Phillips #1 удалите 16 винтов, удерживающих нижнюю крышку в сборе.

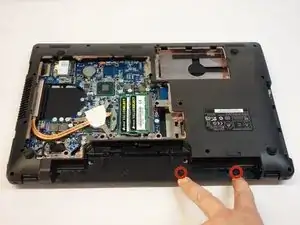

С помощью отвертки Phillips #1 удалите 16 винтов, удерживающих нижнюю крышку в сборе.

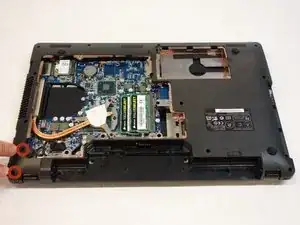

С помощью отвертки Phillips #1 удалите 16 винтов, удерживающих нижнюю крышку в сборе.

С помощью отвертки Phillips #1 удалите 16 винтов, удерживающих нижнюю крышку в сборе.

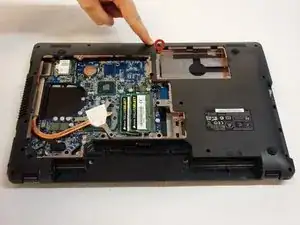

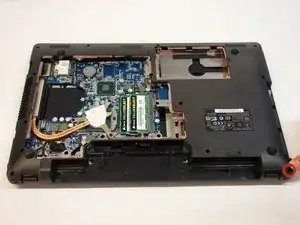

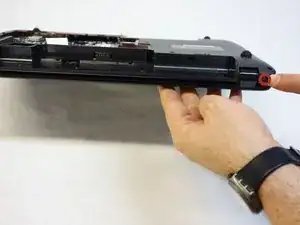

С помощью отвертки Phillips #1 отвинтите ещё один винт, расположенный сзади.

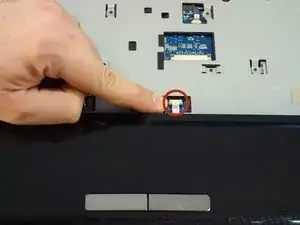

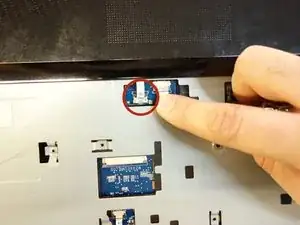

Отключите разъём тачпада.

Чтобы отстегнуть рамку клавиатуры, начните с верхней правой части (видимый доступ к защёлкам через отсек дисковода CD/DVD), поддев маленькой отвёрткой или, лучше, медиатором для гитары.

Затем продолжите с нижней правой части.

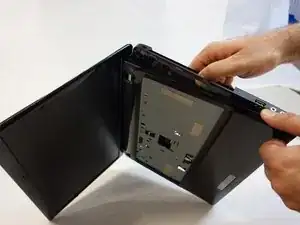

Продолжайте обходить и отщёлкивать рамку клавиатуры по кругу (по часовой стрелке).

Снимите рамку клавиатуры — появится материнская плата.

Отключите основной разъём.

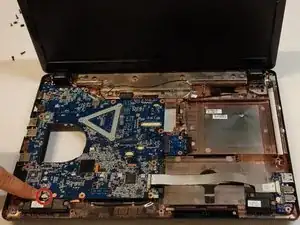

Отключите маленький разъём в центре платы.

Переверните устройство и отсоедините разъём, расположенный рядом с процессором (CPU).

Снимите другой разъём, расположенный прямо рядом.

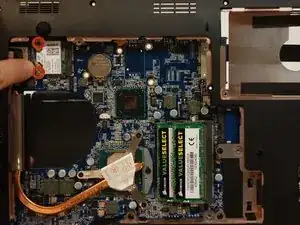

С помощью крестообразной отвёртки Phillips №1 отвинтите 2 винта крепления модуля Wi‑Fi.

Отсоедините разъём, расположенный сзади.

Отсоедините маленький разъём, расположенный прямо рядом с первым.

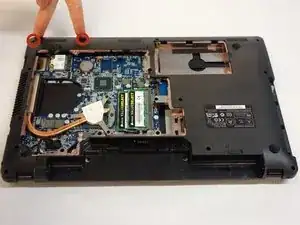

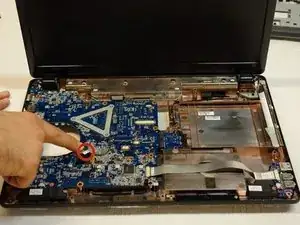

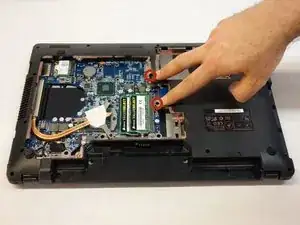

С помощью крестообразной отвёртки Phillips №1 отвинтите 2 винта, обведённые красным кругом.

С помощью крестообразной отвёртки Phillips №1 отвинтите 10 винтов крепления материнской платы.

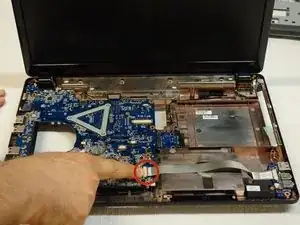

Отсоедините маленький разъём, расположенный спереди.

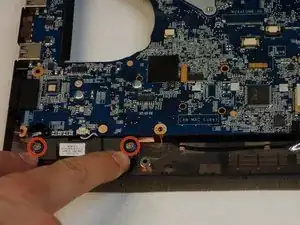

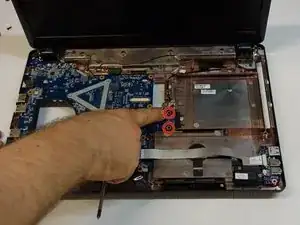

С помощью крестообразной отвёртки Phillips №1 отвинтите 2 винта, расположенные по бокам и обведённые синим кругом.

Снимите материнскую плату.
