Замена материнской платы P775DM3

Откройте замок, обведённый красным.

Поднимите батарею, одновременно открывая замок, обведённый красным.

Открутите два винта, обведённых красным.

Сдвиньте пластину в направлении стрелки.

Поднимите пластину

Открутите винт, обведённый красным.

Поднимите диск за зелёную язычок.

Удалите диск в направлении стрелки.

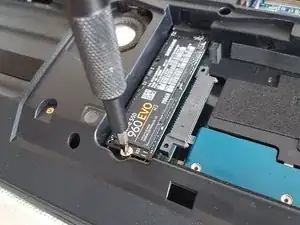

Открутите винт, обведённый красным.

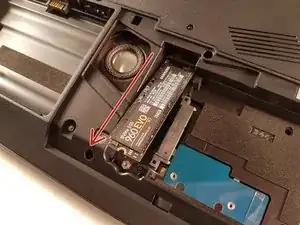

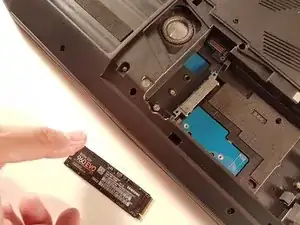

Вытяните SSD в направлении красной стрелки.

Открутите пять винтов, обведённых красным.

Сдвиньте пластину в направлении красной стрелки.

Поднимите пластину.

Открутите два винта, обведённых красным

Нажмите скрепкой в трёх местах, обозначенных красным

Поднимите клавиатуру, приложив усилие

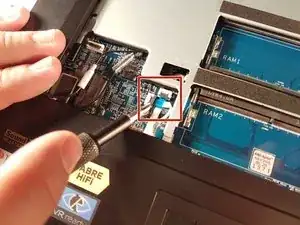

Отключите три разъёма, обведённых красным

Вытяните белый фиксатор в направлении стрелки, чтобы разблокировать разъём

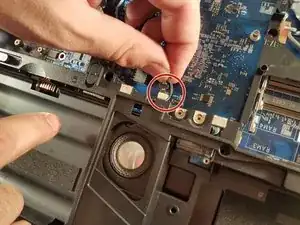

Отключите разъём, обведённый красным

Вытяните чёрный фиксатор в направлении стрелки, чтобы разблокировать разъём

Отключите разъём, обведённый красным

Поднимите крышку, удерживающую разъём, обведённый красным

Отключите разъём, обведённый красным

Снимите клавиатуру

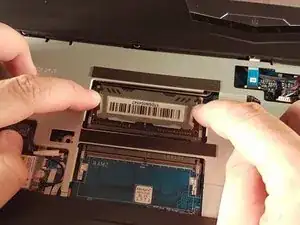

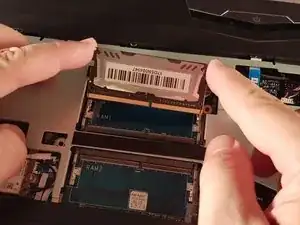

Разведите два зажима, обозначенные красным.

Извлеките карту оперативной памяти.

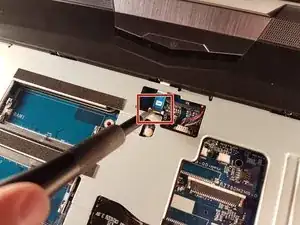

Отключите разъём, обведённый красным.

Извлеките батарею.

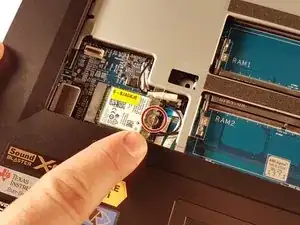

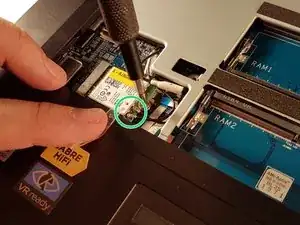

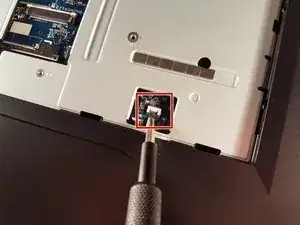

Открутите винт, обведённый красным.

Отключите два разъёма, обведённых зелёным.

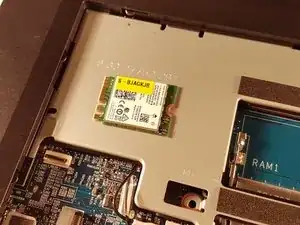

Извлеките карту WLAN.

Открутите четыре крупных винта, обведённых зелёным

Открутите пять мелких винтов, обведённых красным

Поднимите радиатор за два язычка, обведённые синим

Тяните рычаг, обведённый красным, в направлении красной стрелки, одновременно нажимая на него.

Внимание: не прикасайтесь к нижней стороне процессора, берите его за боковые грани.

Открутите два винта, обведённых красным

Поднимите карту, чтобы получить доступ к разъёму, обведённому красным

Отключите разъём, обведённый красным

Тяните в направлении красной стрелки

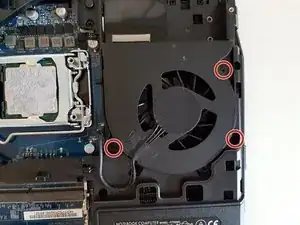

Открутите три винта, отмеченные красным.

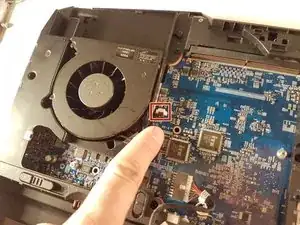

Отсоедините рамку разъёма, выделенного красным.

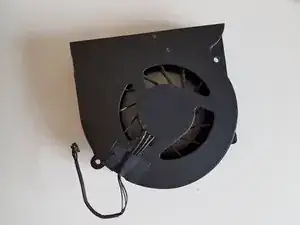

Снимите вентилятор.

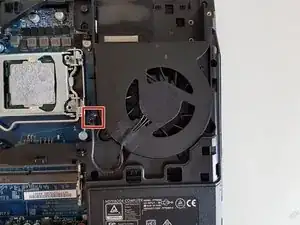

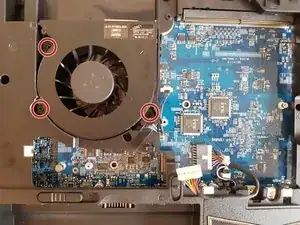

Открутите три винта, отмеченные красным.

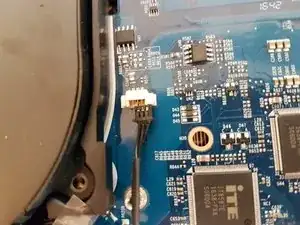

Отсоедините рамку разъёма, выделенного красным.

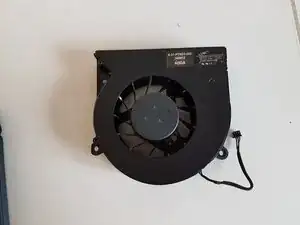

Поднимите вентилятор.

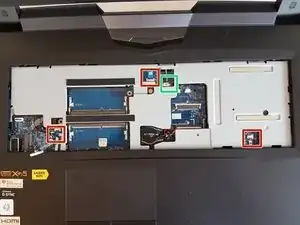

Поднимите крышку, удерживающую два разъёма, обведённых красным.

Отсоедините два разъёма, обведённых рамкой красного цвета.

Поднимите крышку, удерживающую два разъёма, обведённые красным.

Отсоедините два разъёма, обведённых рамкой красного цвета.

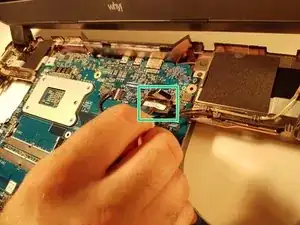

Отключите разъём рамки, выделенный зелёным.

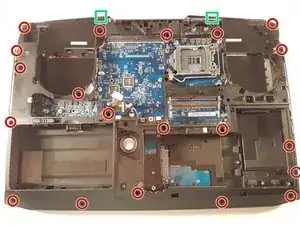

Открутите двадцать винтов, отмеченных красным.

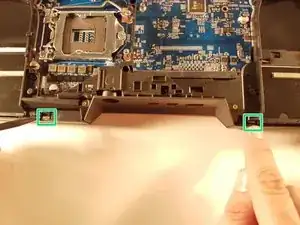

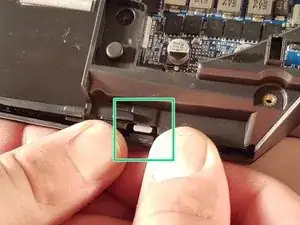

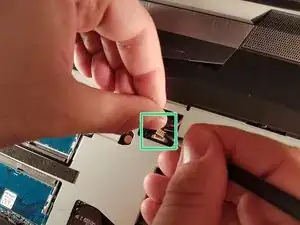

Отсоедините край корпуса в двух местах, выделенных зелёным.

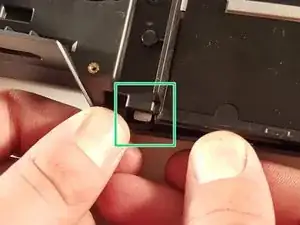

Отсоедините край корпуса в двух местах, выделенных зелёным.

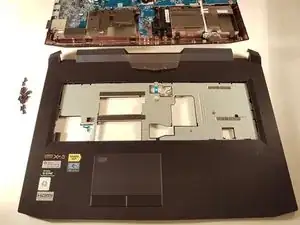

Снимите верхнюю крышку корпуса.

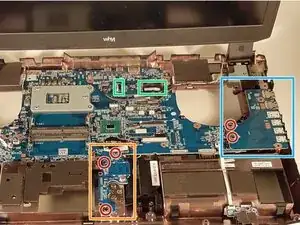

Открутите пять винтов, отмеченных красным.

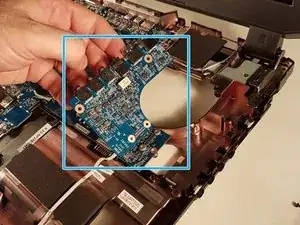

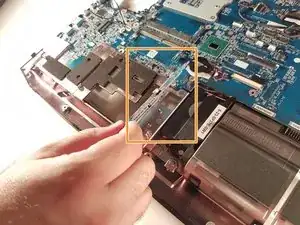

Снимите карту, выделенную рамкой синего цвета.

Снимите карту, выделенную рамкой оранжевого цвета.

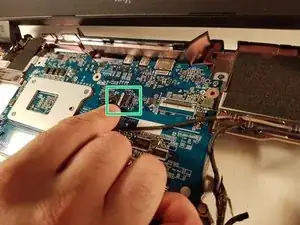

Отсоедините два разъёма, обведённых рамкой зелёного цвета.

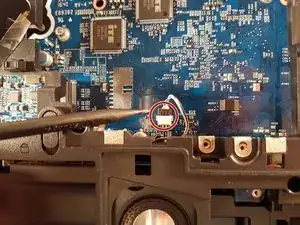

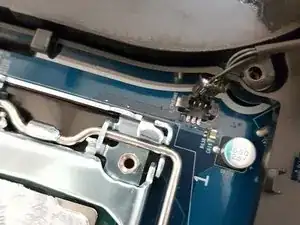

Отключите разъём, обведённый красным.

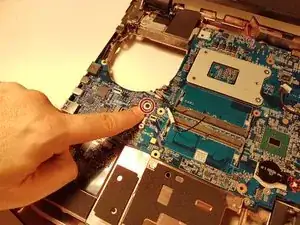

Открутите винт, отмеченный красным.

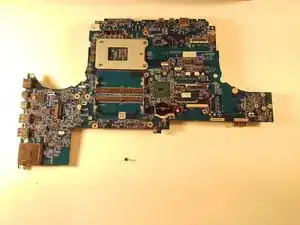

Извлеките материнскую плату.
