Замена материнской платы W650SZ

Сдвиньте защёлку с правой стороны в положение разблокировки.

Сдвиньте защёлку с левой стороны в положение разблокировки.

Извлеките блок батарей из разъёма.

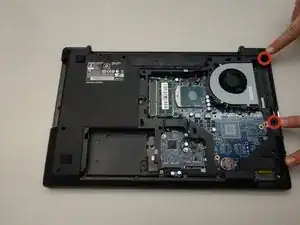

Отвёрткой с крестовым наконечником размера #0 открутите 2 винта с нижней панели.

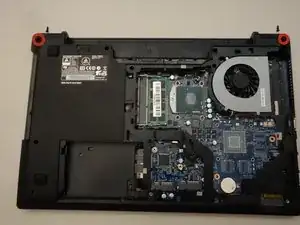

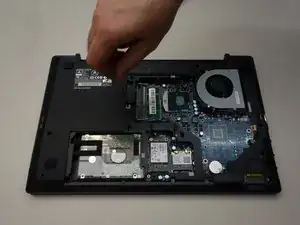

Теперь можно снять нижнюю крышку.

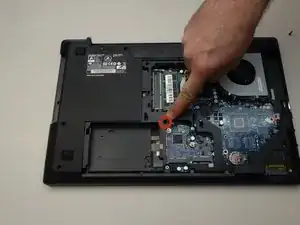

Найдите винт, фиксирующий привод CD/DVD.

Открутите крестовой отвёрткой винт, удерживающий привод.

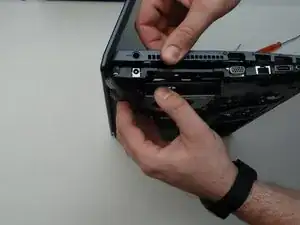

Извлеките привод CD/DVD, просто выдвинув его из корпуса.

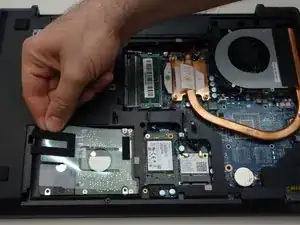

Поднимите пластиковую защёлку (включая резиновую часть, удерживающую жёсткий диск в его слоте).

Сдвиньте диск влево, чтобы отключить его от разъёма, затем приподнимите и извлеките жёсткий диск из его порта SATA3.

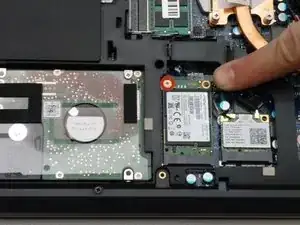

Отвёрткой с крестовым наконечником #0 открутите винт, фиксирующий SSD.

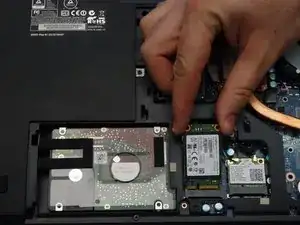

Осторожно приподнимите конец SSD и вытяните его прямо, чтобы извлечь.

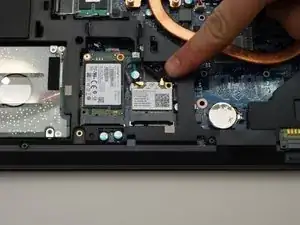

Осторожно отключите основную и вспомогательную антенны.

Открутите фиксирующий винт крестовой отвёрткой #0.

Осторожно приподнимите модуль чипсета и извлеките его из разъёма.

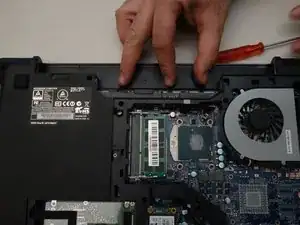

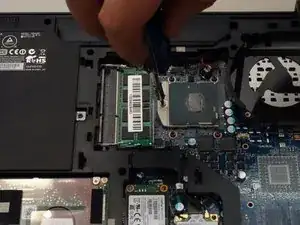

Найдите и разведите язычки-пружины, удерживающие модуль памяти на месте.

Извлеките модуль памяти (ОЗУ).

С помощью крестовой отвёртки открутите четыре самореза, фиксирующих радиатор к материнской плате.

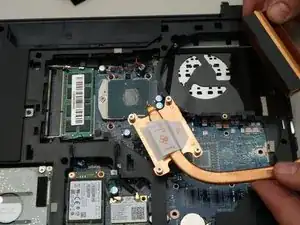

Снимите радиатор.

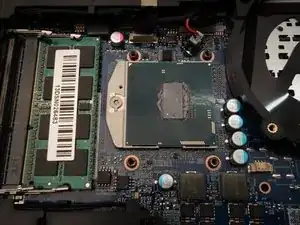

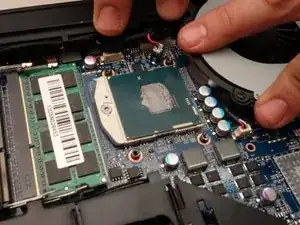

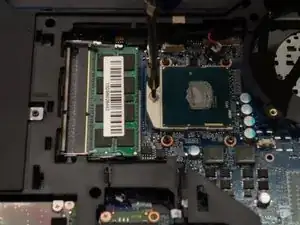

Теперь виден процессор и его механизм фиксации.

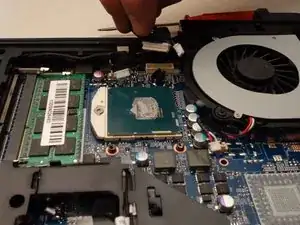

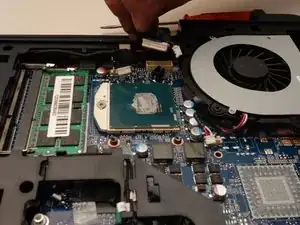

Откройте фиксатор процессора, повернув его против часовой стрелки на 180 градусов с помощью маленькой отвёртки Torx.

Убедитесь, что фиксирующая защёлка указывает в противоположном направлении.

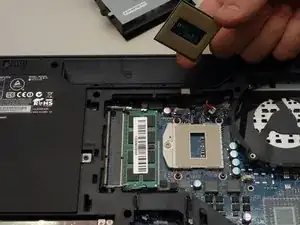

Теперь можно аккуратно извлечь процессор из его разъёма.

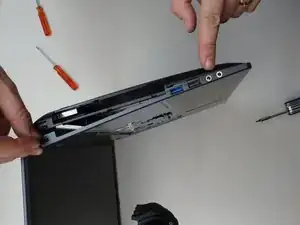

Осторожно нажмите в указанных точках, чтобы освободить полосу светодиодной крышки.

Переверните ноутбук, затем приподнимите светодиодную крышку.

Снимите светодиодную крышку.

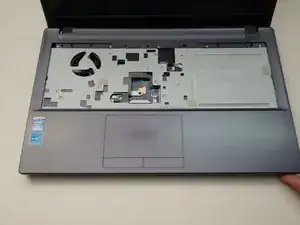

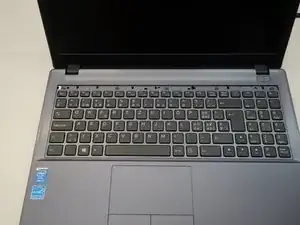

Теперь видны пять винтов, крепящих клавиатуру.

Начните с удаления первого винта.

Удалите оставшиеся винты (2–5).

Отсоедините клавиатуру от корпуса.

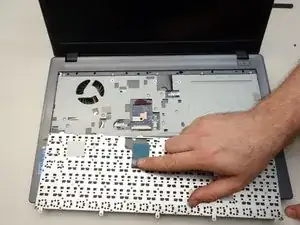

Наклоните клавиатуру вперёд, будьте осторожны — она всё ещё подключена кабелем к материнской плате.

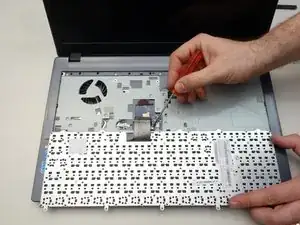

Освободите защёлку кабеля с правой стороны разъёма материнской платы с помощью маленькой отвёртки с плоским жалом.

Освободите защёлку кабеля с левой стороны разъёма материнской платы.

Выдвиньте кабель прямо из его разъёма.

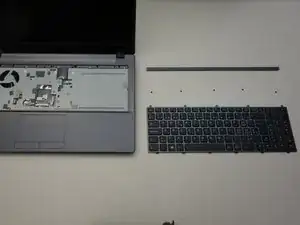

Удалите клавиатуру.

Чтобы получить доступ к материнской плате, сначала удалите три винта, как показано на первом изображении этого шага.

Удалите три винта, как показано на втором изображении этого шага.

Удалите два винта, как показано на третьем изображении этого шага.

Удалите три винта, как показано на первом изображении этого шага.

Удалите винт, как показано на втором изображении этого шага.

Удалите последний винт, как показано на третьем изображении этого шага.

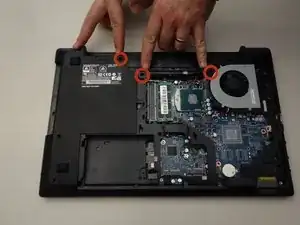

Среди всех винтов, которые Вы только что сняли, два более длинных винта соответствуют позициям, показанным на первом изображении этого шага.

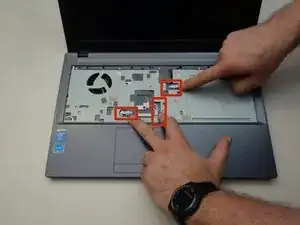

Переверните ноутбук и найдите три соединительных кабеля, как показано на втором изображении этого шага.

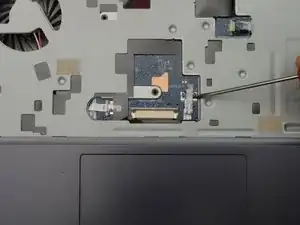

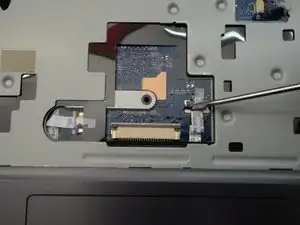

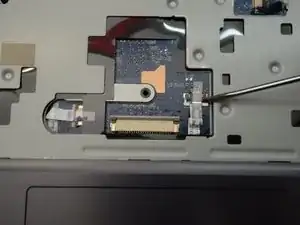

Используйте маленькую отвёртку, чтобы освободить защёлку справа от плоского кабеля.

Освободите фиксатор с левой стороны шлейфа.

Осторожно извлеките плоский кабель из его разъёма.

Повторите операцию с другими двумя шлейфами, прежде чем начать снимать верхнюю крышку материнской платы.

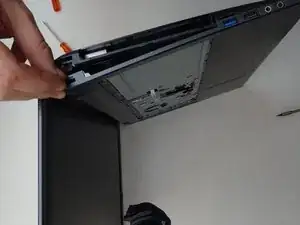

Чтобы снять крышку материнской платы, выполните действия, показанные на трёх изображениях этого шага.

Выполните действия, показанные на первых двух изображениях этого шага.

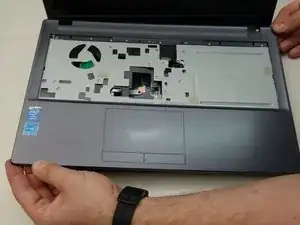

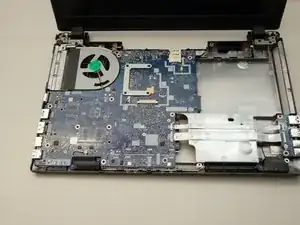

После снятия верхней крышки материнская плата становится хорошо видна.

Найдите два шлейфа, как показано на первом изображении этого шага. Эти два шлейфа необходимо отключить от материнской платы.

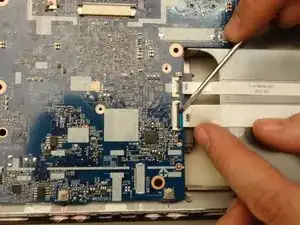

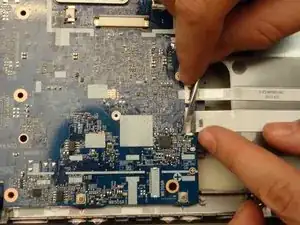

Откройте фиксатор на первом шлейфе.

После освобождения фиксатора...

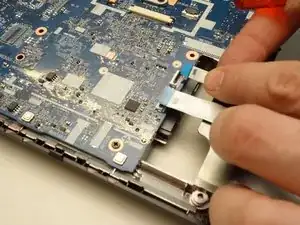

... аккуратно извлеките шлейф.

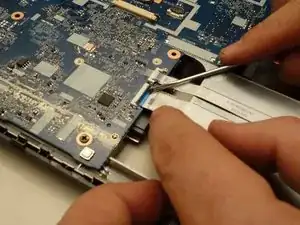

Откройте фиксатор второго шлейфа.

Извлеките его тоже.

Найдите разъём материнской платы, указанный на первом изображении этого шага.

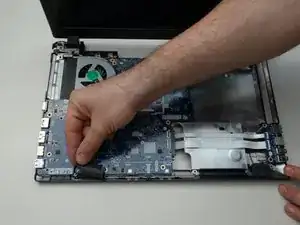

Отсоедините подключённый кабель.

Найдите два разъёма материнской платы, показанных на третьем изображении этого шага.

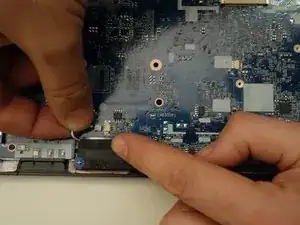

Отсоедините первый кабель.

Отсоедините второй кабель.

Найдите и снимите два винта, фиксирующих материнскую плату.

Перед тем как поднимать материнскую плату, снимите динамики.

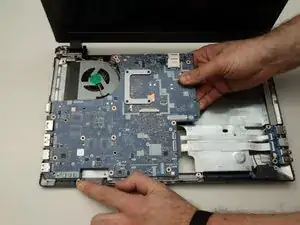

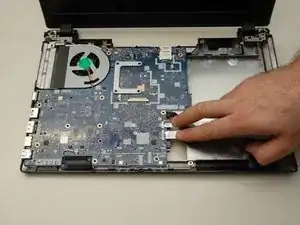

Аккуратно извлеките материнскую плату.
