Замена материнской платы Toshiba Satellite E45T-A4300
Материнская плата служит базой для обмена данными между всеми компонентами ноутбука. Если материнская плата повреждена так, что некоторые функции ноутбука не работают, может понадобиться её замена.
Шаг 1
Удалите двенадцать винтов Phillips #1 длиной 5 мм с задней крышки.
Шаг 2
Отстегните заднюю крышку пластиковым лопаткой или ногтями.
Отстегивайте аккуратно, чтобы крышка не треснула.
Шаг 3
Удалите три чёрных винта длиной 7 мм, используя отвёртку Phillips #1.
Шаг 4
Отсоедините разъём жёсткого диска щипцами с насечкой.
Шаг 5
Вытащите жесткий диск из крепления и извлеките его из устройства.
Шаг 6
Удалите два винта длиной 5 мм, используя отвёртку Phillips #1.
Шаг 7
Аккуратно отсоедините кабель вентилятора от устройства.
Шаг 8
Отведите провода от крепления вентилятора.
Удалите вентилятор из устройства.
Шаг 9
Удалите три винта длиной 5 мм, используя отвёртку Phillips #1.
Шаг 10
Отделите радиатор от ноутбука, удерживая двумя руками за оба конца, и извлеките его из устройства.
Радиатор приклеен к серой пасте — теплопроводящей пасте. Не прикасайтесь к пасте.
Шаг 11

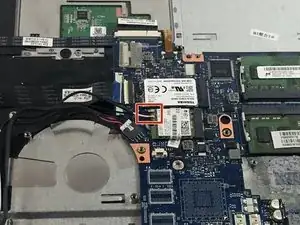

Отключите разъём батареи от материнской платы.
Шаг 12
Удалите один винт Phillips #1 рядом с батареей.
Шаг 13
Извлеките батарею из ноутбука.
Шаг 14

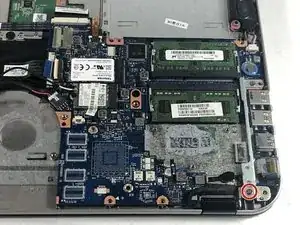

Удалите один серебристый винт длиной 7 мм, используя отвёртку Phillips #1.
Шаг 15

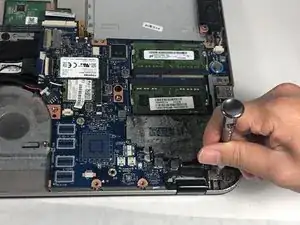

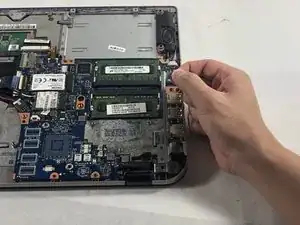

Потяните металлический держатель штанги, пока он не станет в вертикальное положение.
Шаг 16

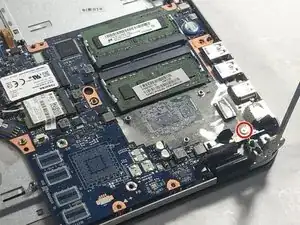

Удалите серебристый винт длиной 7 мм под металлической планкой, используя отвёртку Phillips #1.
Шаг 17

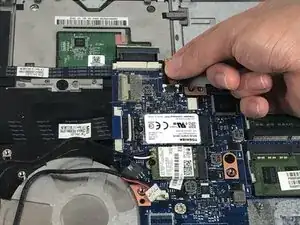

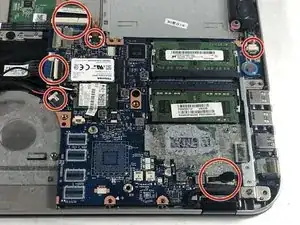

Отключите шесть разъёмов от устройства.

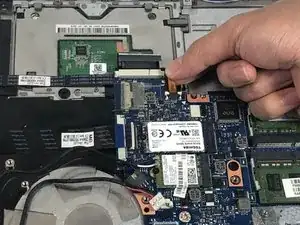

Для разъёма монитора потяните его из чёрной защёлки.
Для разъёма с синей полосой поднимите белую фиксирующую планку перед тем, как вытащить синюю полоску из разъёма.
Шаг 18

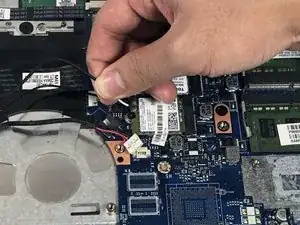

Отсоедините два кабеля от беспроводной сетевой карты.
Шаг 19
Извлеките материнскую плату из устройства.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
