Замена клавиатуры Toshiba Satellite E45t-B4204
В этом руководстве описан процесс снятия клавиатуры в Toshiba Satellite E45t-B4204. Для извлечения клавиатуры необходимо снять почти все основные компоненты, чтобы
Шаг 1
Выверните все 14 винтов длиной 4 мм на задней стороне ноутбука крестовой отверткой Phillips #1.
Шаг 2
Осторожно извлеките аккумулятор.
Шаг 3
Поднимите в местах, оставшихся после извлечения аккумулятора, чтобы создать зазор между задней крышкой и корпусом ноутбука.
Проведите лопаткой вдоль обеих сторон ноутбука, чтобы расширить зазор и освободить защёлки, удерживающие заднюю крышку.
Снимите заднюю крышку.
Шаг 4

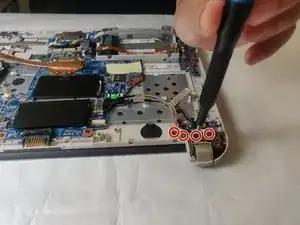

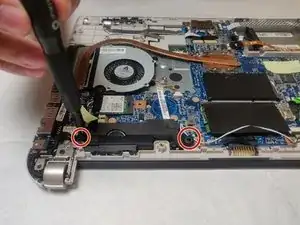

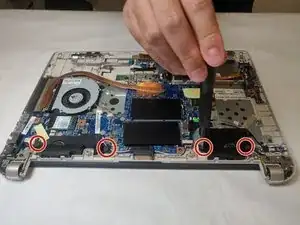

Снимите динамик, выкрутив 4 винта по бокам динамика крестовой отверткой Phillips #1.
Шаг 5

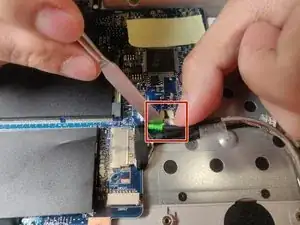

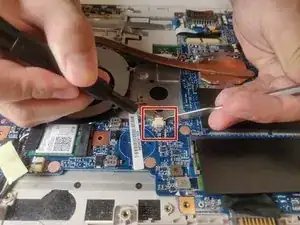

Отсоедините провода динамика от материнской платы с помощью лопатки или пластикового инструмента для вскрытия.
Использование металлической лопатки, как показано на фото, может повредить устройство.

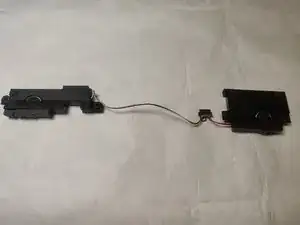

Снимите динамики.
Шаг 6

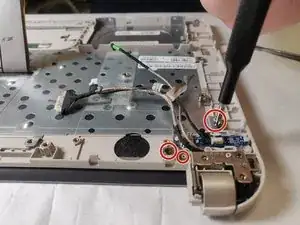

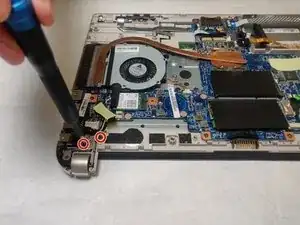

Выверните 6 винтов из шасси крестовой отверткой Phillips #1.
Шаг 7

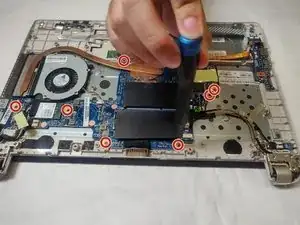

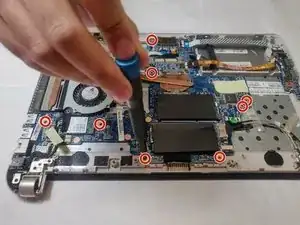

Выверните 8 винтов, крепящих материнскую плату, крестовой отверткой Phillips #1.
Шаг 8

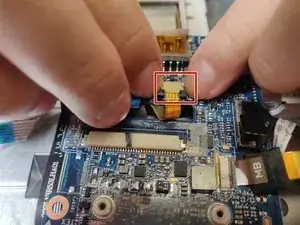

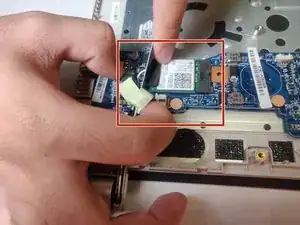

Отсоедините кабель от материнской платы.
Шаг 9

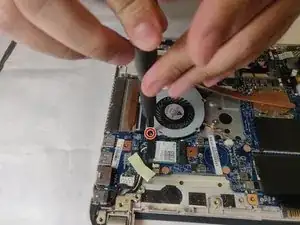

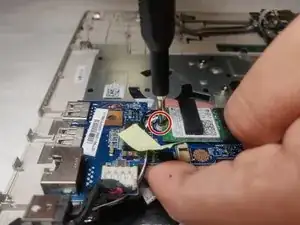

Выверните винты, крепящие материнскую плату, крестовой отверткой Phillips #1.
Шаг 10

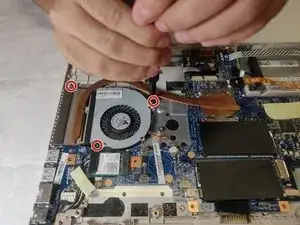

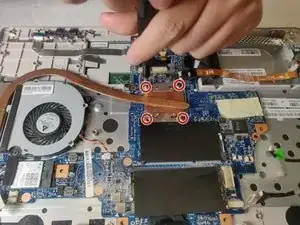

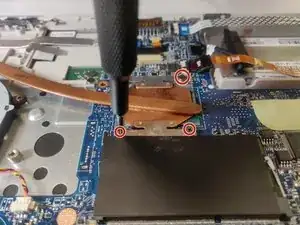

Выверните винты, крепящие радиатор процессора, крестовой отверткой Phillips #1.
Шаг 11

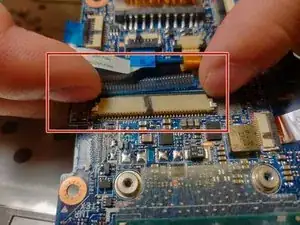

Отсоедините кабель от материнской платы.
Снимите радиатор.
Шаг 12
Извлеките процессор.
Шаг 13

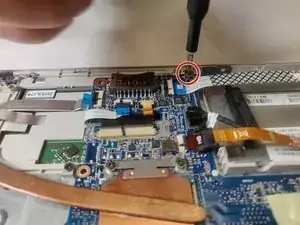

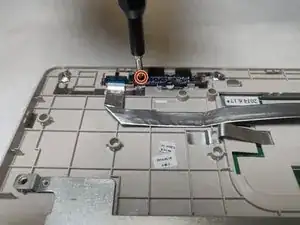

Выверните винты, крепящие материнскую плату, крестовой отверткой Phillips #1.
Шаг 14
Отсоедините кабель от материнской платы.
Снимите материнскую плату.
Шаг 15

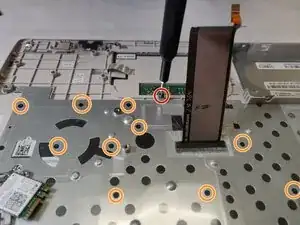

Выверните крышку клавиатуры крестовой отверткой #1.
Выверните крышку клавиатуры крестовой отверткой Phillips #0.
Шаг 16

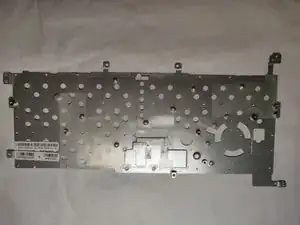

Снимите крышку клавиатуры.
Шаг 17

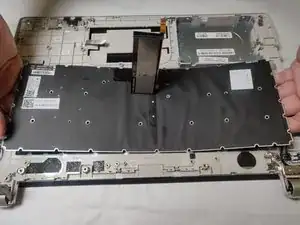

Снимите клавиатуру.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
