Замена материнской платы Lenovo IdeaPad 3-15ADA05
Если у Вашего Lenovo IdeaPad 3-15ADA05 возникают такие проблемы, как невозможность загрузки, неожиданные выключения или неспособность обнаружить аппаратные компоненты, такие как оперативная память или SSD, используйте это руководство для замены материнской платы.
Материнская плата — основная плата ноутбука, которая соединяет и обеспечивает взаимодействие со всеми остальными компонентами, включая процессор, оперативную память, накопитель и порты. Неисправная материнская плата может привести к полной неработоспособности системы или нестабильной работе, в некоторых случаях требуя замены.
Перед началом полностью выключите устройство и отключите его от любого внешнего источника питания, чтобы обеспечить безопасность и предотвратить повреждение внутренних компонентов.
Шаг 1
Отверните шесть винтов 5 мм, расположенных в верхней половине ноутбука, с помощью крестовой отвёртки Phillips #0.
Отверните четыре винта 2,5 мм, расположенных в нижней части ноутбука, с помощью крестовой отвёртки Phillips #0.
Шаг 2
Вставьте лезвие для открывания между нижней крышкой и дном ноутбука и отожмите защёлки по краю, пока крышка основания не отщёлкнется.

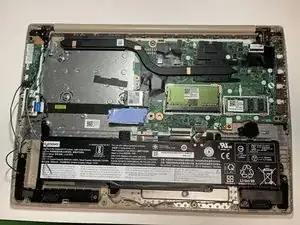

Шаг 3
Используя крестовую отвертку #0, снимите пять винтов M2 x 3,5 мм, фиксирующих аккумулятор.
Шаг 4
С помощью инструмента для открывания отсоедините разъём аккумулятора от материнской платы, затем извлеките аккумулятор.
Шаг 5

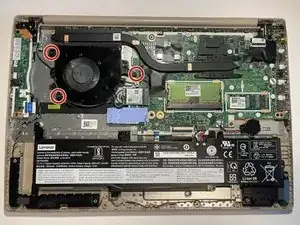

Отверните два винта M2 x 3,30 мм с помощью насадки #0, затем отверните один винт M2 x 5 мм также насадкой #0 и снимите их.
Шаг 6

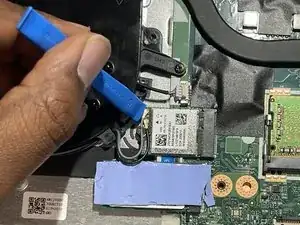

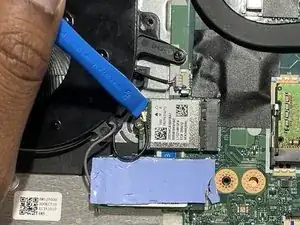

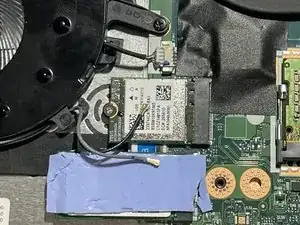

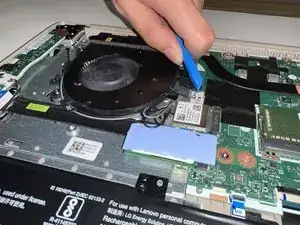

Отсоедините чёрный и белый антенные кабели от беспроводного модуля, используя инструмент для открывания.
Шаг 7

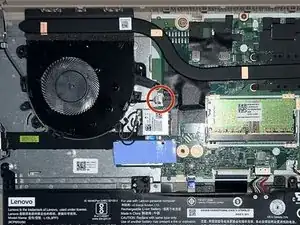

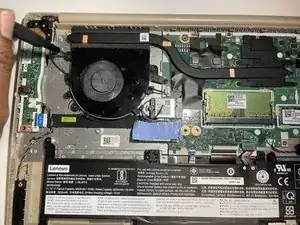

Отсоедините кабель вентилятора от материнской платы с помощью инструмента для открывания.
Шаг 8

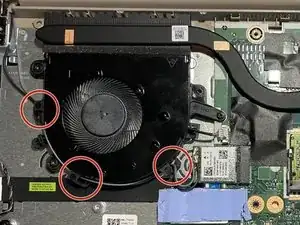

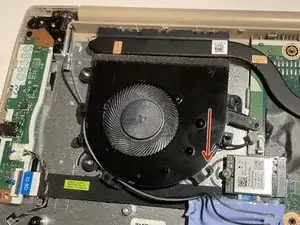

Размотайте провод через три клипсы, затем снимите вентилятор.
Чтобы вывести провода, протолкните их через небольшой зазор, показанный стрелкой.
Шаг 9

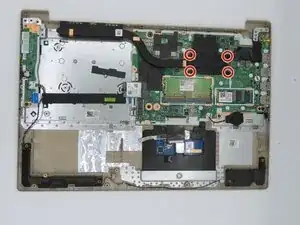

Используйте отвертку Phillips #00, чтобы ослабить четыре винта 2,5 мм на радиаторе.
Снимите радиатор с материнской платы.
Шаг 10

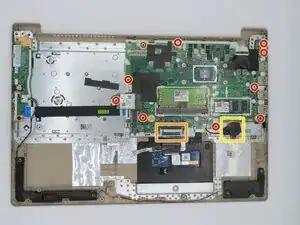

Используйте отвертку Phillips #00, чтобы удалить десять винтов 2,5 мм.
Отсоедините кабель от материнской платы с помощью инструмента для открывания.
Снимите CMOS-батарею, приклеенную к ноутбуку.
Извлеките материнскую плату.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
