Замена дисплея Lenovo IdeaPad 3-15ADA05
Это руководство проведёт Вас через этапы разборки дисплея ноутбука Lenovo IdeaPad 3-15ADA05. Независимо от того, ремонтируете ли Вы треснувший экран, устраняете мерцание дисплея или выполняете замену панели, пошаговая инструкция позволит безопасно и эффективно получить доступ к модулю дисплея. Перед началом полностью выключите ноутбук и отключите его от источника питания, чтобы избежать поражения электрическим током или повреждения оборудования.
Шаг 1
Удалите шесть винтов 5 мм, расположенных в верхней части корпуса, с помощью крестообразной отвёртки Phillips #0.
Удалите четыре винта 2,5 мм, расположенных в нижней части корпуса, с помощью крестообразной отвёртки Phillips #0.
Шаг 2
Вставьте медиатор для вскрытия между нижней крышкой и корпусом ноутбука и подденьте защёлки по краю, пока крышка не отщёлкнется.
Шаг 3

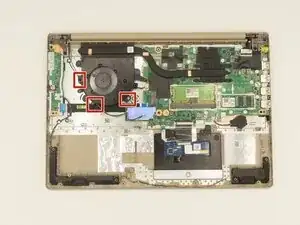

С помощью крестообразной отвёртки #0 открутите пять винтов M2 x 3,5 мм, удерживающих аккумулятор на месте.
Шаг 4
С помощью инструмента для вскрытия отсоедините разъём аккумулятора от материнской платы, затем извлеките аккумулятор.
Шаг 5

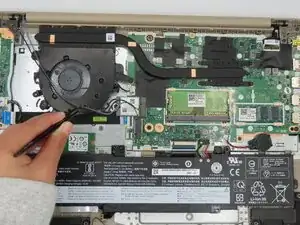

Отсоедините чёрный и белый антенные кабели от беспроводной карты с помощью инструмента для вскрытия.
Разверните кабель из трёх зажимов.
Чтобы вынуть кабели, протолкните их через небольшие зазоры.
Шаг 6

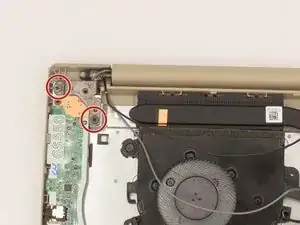

Удалите четыре винта 7 мм с обоих петель с помощью крестообразной отвёртки Phillips #0.
Шаг 7

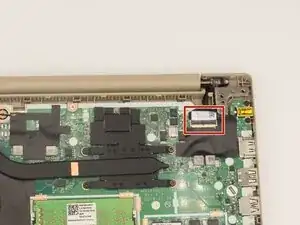

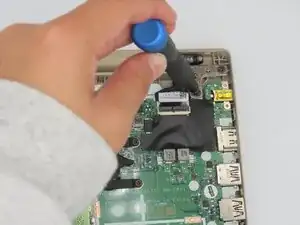

С помощью точных пинцетов iFixit извлеките кабель ЖК-экрана из его разъёма.
Шаг 8

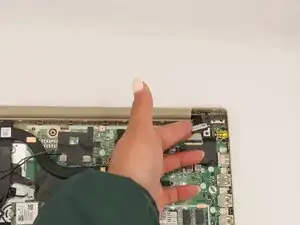

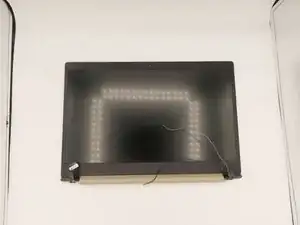

Осторожно отделите дисплей от клавиатурного блока.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
