Замена материнской платы HP ZBOOK 15 G5

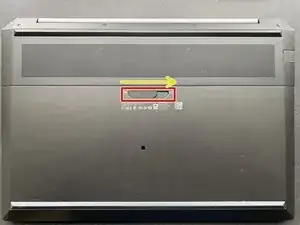

Найдите механизм блокировки нижней панели

Переместите переключатель вправо, чтобы разблокировать, и сдвиньте его вниз

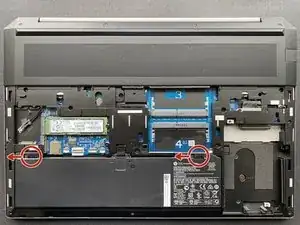

Сдвиньте защёлки батареи вправо, чтобы ослабить батарею

Удалите батарею и положите её в сторонку

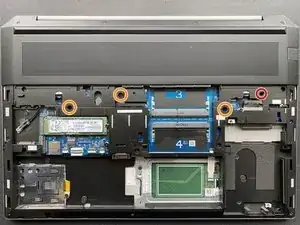

Открутите три винта клавиатуры на дне

Положите ноутбук на бок, просуньте руку через отверстие для освобождения клавиатуры

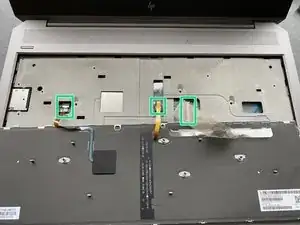

После того как защёлка освободится, переверните ноутбук и отключите три подключения

Положите клавиатуру в сторонку и снова переверните ноутбук

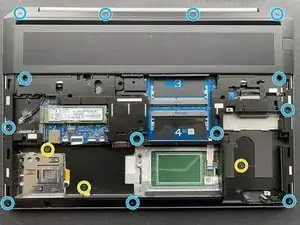

Удалите эти винты с помощью отвертки T8

Удалите эти винты с помощью крестовой отвертки

После их удаления аккуратно поднимите нижнюю крышку

Открутите винт SSD и вытяните SSD

Удалите эти винты и положите крышку разъёма LCD в сторонку

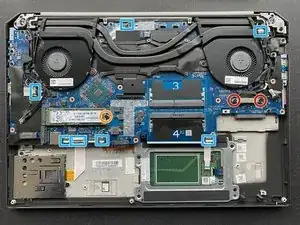

Отключите все разъёмы материнской платы

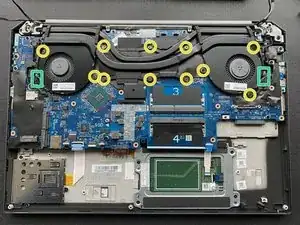

Открутите все винты на вентиляторах (Имейте в виду, что винты не вынимаются полностью)

Убедитесь, что отключили разъёмы вентиляторов перед их удалением

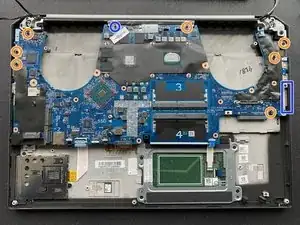

Открутите винты материнской платы

Убедитесь, что держатель SD-карты был удалён

Удалите материнскую плату и положите её в сторонку

Установите новую материнскую плату и закрепите её на месте

Закрепите вентиляторы и подключите кабели материнской платы

Подключите разъёмы LCD

Закрутите нижнюю крышку обратно на ноутбук

Подключите батарею и верните крышку батареи на место
