Замена материнской платы HP 15-g029wm

Перед началом отключите кабель питания и все подключённые аксессуары.

Положите ноутбук нижней стороной вверх на ровную, устойчивую поверхность.

Сдвиньте оба переключателя, удерживающие аккумулятор, влево.

Появится изображение открытого замка.

Осторожно выньте отключённый аккумулятор руками из корпуса.

При установке нового аккумулятора убедитесь, что контакты корректно совмещены.

Удалите следующие винты с нижней крышки крестовой отвёрткой:

Девять 5 мм

Один 6 мм

Это позволит оптическому приводу отделиться от шасси.

Выдвиньте оптический привод прямо из его посадочного места.

Удалите два винта 2 мм с лицевой кромки посадочного места оптического привода.

С помощью медиатора снимите два круглых резиновых ножки рядом с шарнирами экрана.

Удалите оба винта 8 мм крестовой отвёрткой.

Винты были скрыты под резиновыми ножками.

С помощью медиатора подденьте и снимите накладку левого шарнира.

С помощью медиатора подденьте и снимите накладку правого шарнира.

Переверните устройство экраном вверх и откройте крышку.

Вставьте медиатор под клавиатуру и подденьте по периметру, пока клавиатура полностью не освободится.

Немного приподнимите клавиатуру.

Под клавиатурой находится ленточный кабель. НЕ тяните его, иначе вы можете порвать кабель и повредить устройство.

Используя пальцы или медиатор, разблокируйте фиксирующий язычок разъёма ZIF, удерживающий ленточный кабель клавиатуры.

Отключите ленточный кабель клавиатуры.

Снимите клавиатуру.

Удалите два винта 5 мм крестовой отвёрткой.

Вставьте медиатор в зазор между верхней крышкой и шасси.

Проведите медиатором по краю устройства, чтобы отделить верхнюю крышку от шасси.

Немного приподнимите верхнюю крышку и отведите её от шасси.

К верхней панели подключён ленточный кабель. Обращайтесь аккуратно и НЕ дергайте за кабель, чтобы избежать повреждений.

С помощью пальцев или медиатора поднимите чёрный фиксатор ZIF.

Отключите ленточный кабель.

Снимите верхнюю крышку.

Отверткой крестовой снимите три винта 5 мм, крепящие вентилятор.

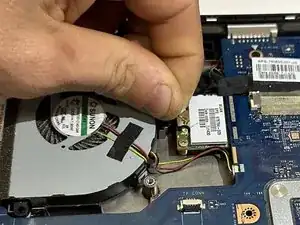

Аккуратно выведите разъём вентилятора из гнезда на материнской плате, вытягивая его по прямой.

Не тяните за провода.

Поднимите вентилятор и извлеките его из шасси.

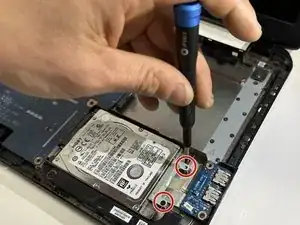

Удалите два винта 5 мм, удерживающие жёсткий диск.

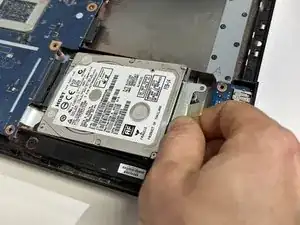

Сдвиньте жёсткий диск немного вправо, чтобы отключить его, затем приподнимите и извлеките из шасси.

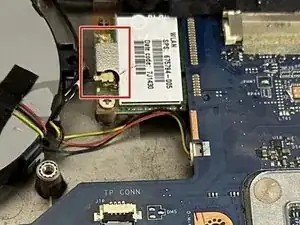

Остриём лопатки подденьте и отсоедините два антенных кабеля, подключенные к модулю беспроводной связи.

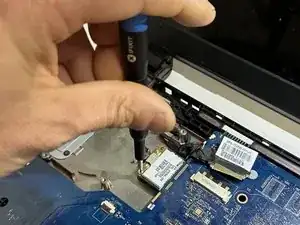

Удалите один винт 3 мм крестовой отвёрткой, крепящий модуль беспроводной связи.

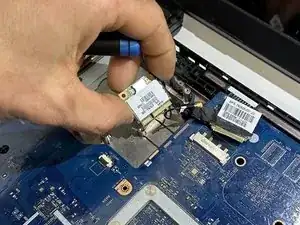

Вытащите модуль беспроводной связи из его разъёма.

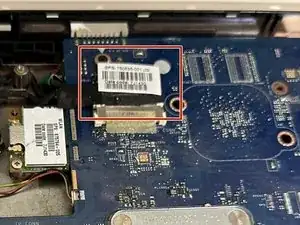

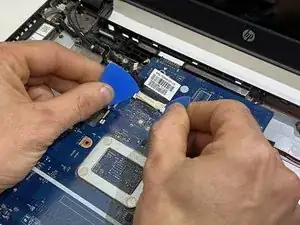

Используйте два медиатора, чтобы разъединить кабель дисплея.

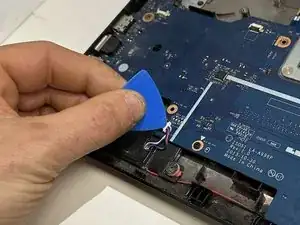

Используйте лопатку для открытия, чтобы аккуратно «пройти» белый разъём динамика непосредственно из его гнезда.

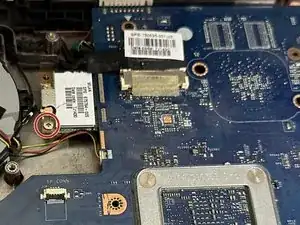

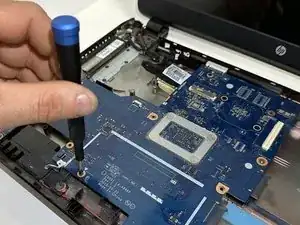

Удалите четыре винта 3 мм, закрепляющие материнскую плату.

Приподнимите передний край материнской платы немного.

К материнской плате прикреплён ленточный кабель к шасси устройства. Не дергайте его.

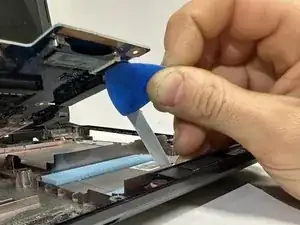

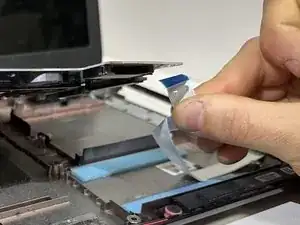

Используйте лопатку для открытия или пальцы, чтобы освободить прижимную планку ZIF.

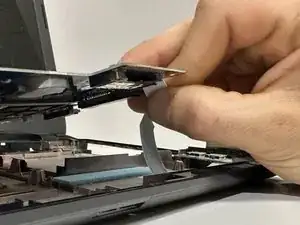

Вытащите ленточный кабель из его гнезда.

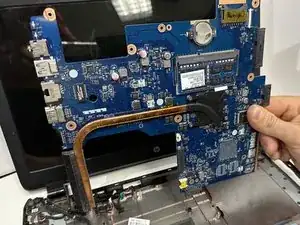

Материнская плата теперь полностью отключена и может быть извлечена из шасси, подняв её руками.

Снимите следующие компоненты для установки новой материнской платы: радиатор, оперативную память, батарею CMOS.
