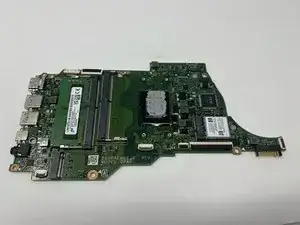

Замена материнской платы HP 14-fq1025nr
В этом руководстве Вы узнаете, как извлечь материнскую плату HP 14-fq1025nr и заменить её на новую. На материнской плате расположены все основные компоненты компьютера, такие как процессор, оперативная память и накопитель. Неисправная материнская плата может привести к полной неработоспособности системы, так как компоненты не смогут корректно взаимодействовать между собой.
ПРЕДУПРЕЖДЕНИЕ: В компьютере используется литий-ионная батарея, содержащая токсичные и легковоспламеняющиеся вещества. Обращайтесь с ней осторожно.
Шаг 1
Переверните ноутбук так, чтобы крышка снизу была обращена вверх.
Шаг 2
Используйте пинцет, чтобы захватить и снять ножки с крышки.
Шаг 3
Удалите два винта 4 мм, используя отвертку Phillips #0.
Удалите оставшиеся шесть винтов 6 мм, расположенных по краям и под ножками, используя отвертку Phillips #0.
Шаг 4
Переверните ноутбук в нормальное положение и вставьте инструмент для вскрытия iFixit и/или ломик в зазор крышки снизу, чтобы приподнять её.
Шаг 5
Снимите нижнюю крышку.
Шаг 6
Удалите четыре серых винта 3 мм, фиксирующих батарею, с помощью отвертки Phillips #0.
Шаг 7
Извлеките батарею.
Шаг 8
Удалите три серебристых винта (один винт 2 мм и два винта 4 мм), фиксирующих вентилятор, с помощью отвертки Phillips #0.
Шаг 9
Отсоедините кабель питания вентилятора от материнской платы.
При необходимости используйте пинцет, чтобы вытянуть разъём.
Шаг 10
Снимите вентилятор.
Шаг 11
Удалите четыре серых винта 3 мм вокруг радиатора с помощью отвертки Phillips #0.
Снимите радиатор.
Шаг 12
Удалите один винт 6 мм, фиксирующий SSD, с помощью отвертки Phillips #0.
Шаг 13
Выдвиньте SSD из разъёма.
Шаг 14

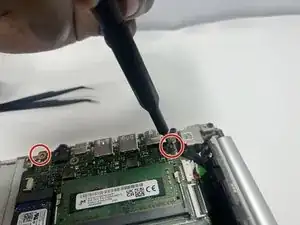

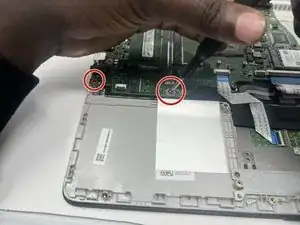

Удалите пять серых винтов 3 мм вокруг материнской платы с помощью отвертки Phillips #00.
Шаг 15

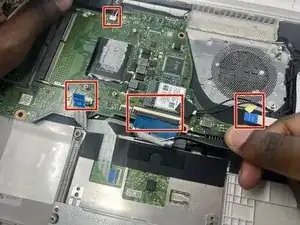

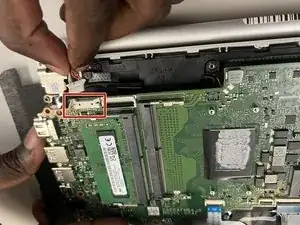

Отсоедините проводные разъёмы.
При необходимости используйте пинцет.
Шаг 16
Извлеките материнскую плату.
При необходимости используйте инструмент для вскрытия iFixit, чтобы поддеть её.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
