Замена материнской платы Dell Latitude 3380
Данное руководство можно использовать для замены материнской платы в ноутбуке Dell Latitude 3380.
Материнская плата является основой компьютера и обеспечивает работоспособность всех остальных функций ноутбука. Существует несколько причин, по которым может потребоваться замена материнской платы: возраст устройства, перегрев, скачки напряжения и даже производственные дефекты. Независимо от причины, процесс замены будет одинаковым.
Перед началом работы убедитесь, что ноутбук выключен и Вы находитесь в безопасных и контролируемых условиях.
Шаг 1
Переверните ноутбук так, чтобы задняя панель оказалась сверху.
Открутите девять винтов длиной 3 мм с помощью отвертки Phillips #0.
Шаг 2
Используйте инструмент для вскрытия, чтобы аккуратно отжать заднюю крышку от корпуса ноутбука.
Шаг 3

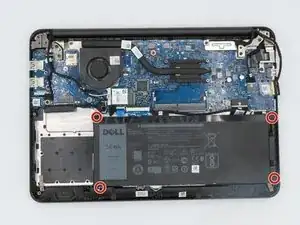

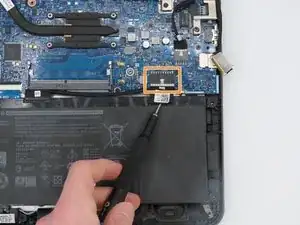

Открутите четыре винта длиной 3 мм, удерживающие аккумулятор, с помощью отвертки Phillips #0.
Отключите кабель аккумулятора, аккуратно вытянув его.
Извлеките аккумулятор.
Шаг 4

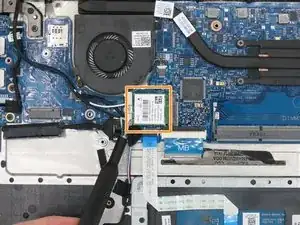

Открутите один винт длиной 3 мм от платы WLAN с помощью отвертки Phillips #0.
Отключите и извлеките плату WLAN.
Шаг 5
Отключите аудиокабель.
Извлеките всю аудиоплату целиком.
Шаг 6
Открутите два винта длиной 5 мм от вентилятора с помощью отвертки Phillips #0.
Ослабьте четыре фиксированных винта радиатора с помощью отвертки Phillips #0.

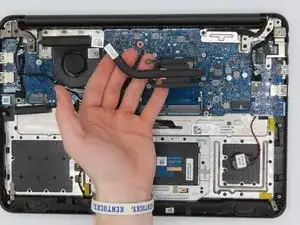

Снимите радиатор с материнской платы.
Шаг 7

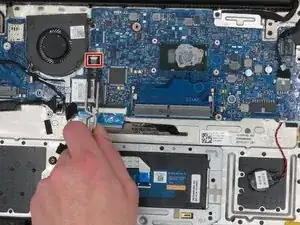

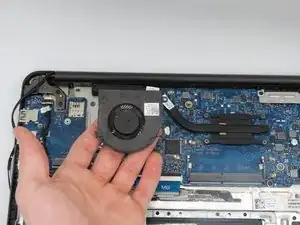

Пинцетом отсоедините разъем питания от вентилятора от материнской платы, полностью отключив вентилятор.
Шаг 8
С помощью отвертки Phillips #0 открутите и снимите металлическую пластину.

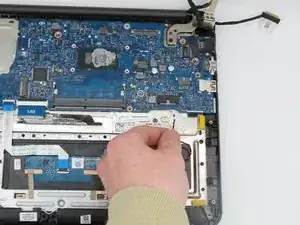

Аккуратно отключите кабель под металлической пластиной.
Шаг 9
Отключите кабель питания аккумулятора.
Шаг 10

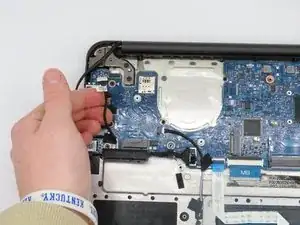

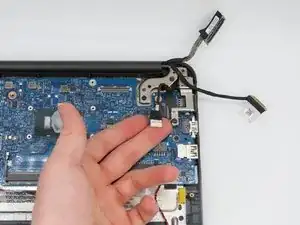

Отключите кабель питания, подключенный к разъему зарядки.
Шаг 11

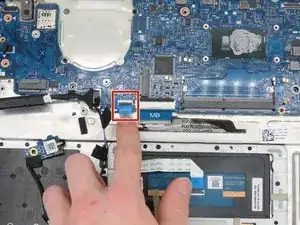

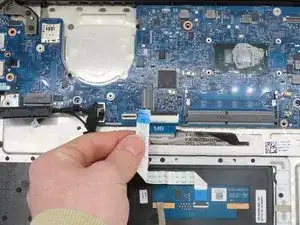

Отключите кабель тачпада.
Шаг 12

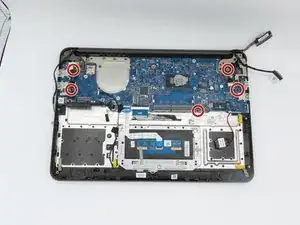

Открутите пять винтов материнской платы с помощью отвертки Phillips #0.

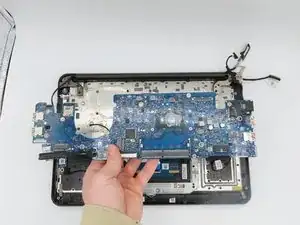

Извлеките материнскую плату.
Завершение
Чтобы собрать устройство обратно, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
