Замена материнской платы ACER Aspire 7750G-6645
Возникли проблемы с вашим Acer Aspire 7750G-6645? Появился нехарактерный запах гари, зависания или перегрев ноутбука? Это может означать, что материнская плата выходит из строя и требует немедленной замены. В этом руководстве приведены шаги по извлечению материнской платы из ноутбука. Обязательно выключите устройство перед началом любых ремонтов.
Шаг 1

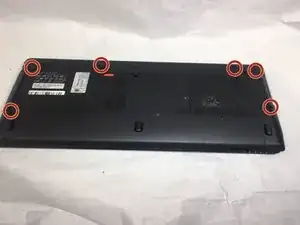

Удалите шесть винтов Phillips #0 длиной 2,5 мм с задней панели ноутбука.
Аккуратно переверните ноутбук.
Шаг 2

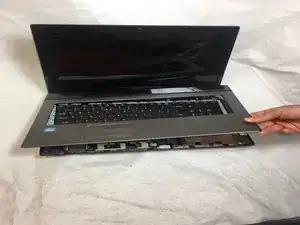

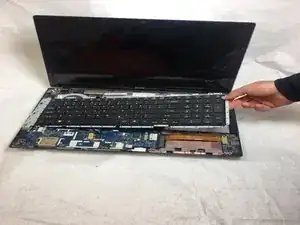

Снимите рамку, окружающую клавиатуру.
Далее снимите клавиатуру.
Шаг 3

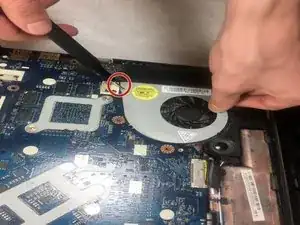

Удалите один винт Phillips #0 длиной 2,5 мм.
Снимите серебристую крышку над вентилятором.

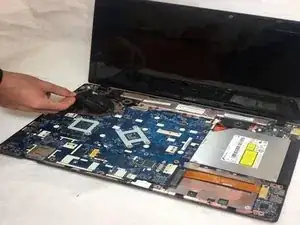

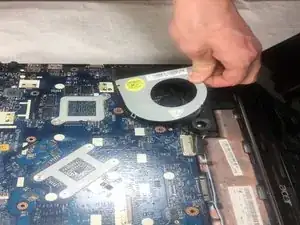

Выньте вентилятор.
Шаг 4

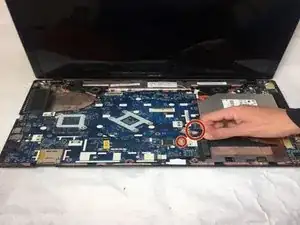

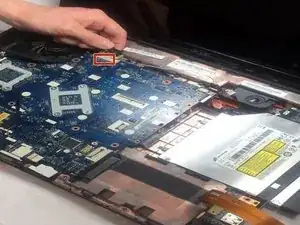

Отключите ленточный разъём от материнской платы, выкрутив два винта Phillips #0 длиной 2,5 мм.
Шаг 5

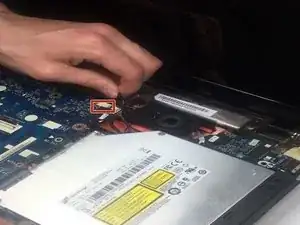

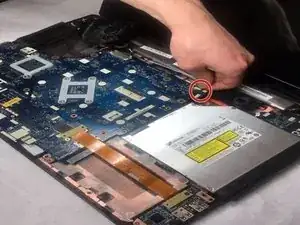

Отключите кабели, подключенные к материнской плате.
Шаг 6
Удалите тринадцать винтов Phillips #0 длиной 2,5 мм, крепящих материнскую плату к корпусу.

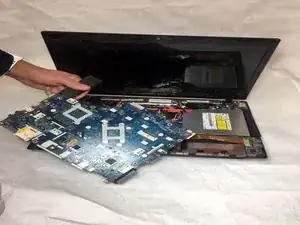

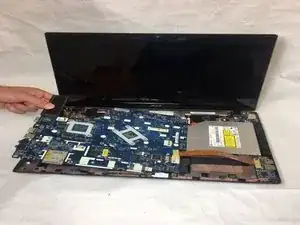

Извлеките материнскую плату из корпуса ноутбука.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
