Замена кронштейна жесткого диска Dell Vostro 15 3568

Сдвиньте защелку освобождения, чтобы освободить аккумулятор [1].

Извлеките аккумулятор из компьютера [2].

Освободите клавиатуру, поддевая защелки крепления клавиатуры пластиковым приспособлением для поддевания [1].

Сдвиньте и приподнимите клавиатуру, чтобы получить доступ к кабелю соединителя клавиатуры под ней [2].

Отключите кабель клавиатуры от системной платы.

Поднимите кабель клавиатуры и извлеките его из компьютера.

Отключите разъем оптического привода и приподнимите привод, чтобы извлечь его с системной платы [1].

Удалите винты внутри подставки для ладоней [2].

Удалите винты, удерживающие нижнюю крышку корпуса на компьютере

Подденьте кромки нижней крышки корпуса [1].

Поднимите нижнюю крышку корпуса и снимите ее с компьютера [2].

Отключите кабель жесткого диска от разъема на системной плате [1].

Удалите винты, удерживающие узел жесткого диска в компьютере [2].

Поднимите узел жесткого диска и извлеките его из компьютера [3].

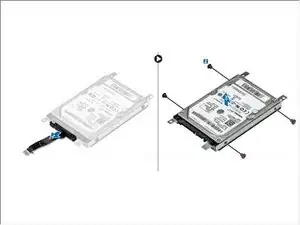

Вытяните разъем кабеля жесткого диска, чтобы отключить его от жесткого диска [1].

Удалите винты, крепящие кронштейн жесткого диска к жесткому диску [2].

Поднимите жесткий диск с кронштейна жесткого диска [3].
