Замена компонента док-станции клавиатуры Dell Latitude E4300
Компонент док-станции клавиатуры — это средняя панель, расположенная между клавиатурой и внутренними компонентами ноутбука. Для замены компонентов внутри ноутбука, таких как материнская плата, необходимо удалить панель. Используйте это руководство для пошаговой процедуры.
Шаг 1
Откройте ноутбук и снимите небольшую панель, расположенную над клавиатурой.
Шаг 2
С помощью отвертки Phillips 1 открутите три винта M2x3 мм, расположенные над клавиатурой, где изначально находилась маленькая панель.
Шаг 3
Оттяните клавиатуру вперед, а затем наружу.
Клавиатура хрупкая, поэтому убедитесь, что вы аккуратно ее снимаете.
Шаг 4

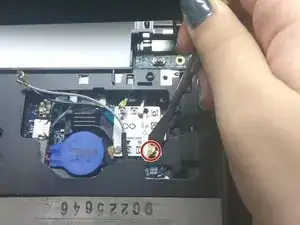

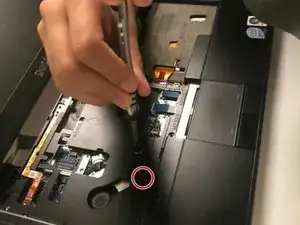

С помощью отвертки Phillips 1 открутите пять винтов M2.5x5 мм и пять винтов M2.5x8 мм, находящихся под панелью клавиатуры.

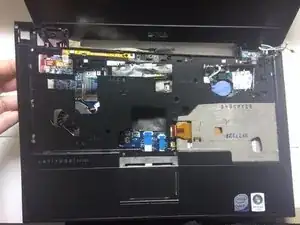

Имейте в виду, что с обеих сторон задней части этой панели есть два винта, утопленных в корпус. Также имеются два винта с внешней стороны задней панели по обе стороны от аккумулятора, удерживающие монитор, которые проходят через эту панель, поддерживайте экран при их снятии. Кроме того, необходимо удалить два винта, расположенные над отсеком для жесткого диска.
Шаг 5

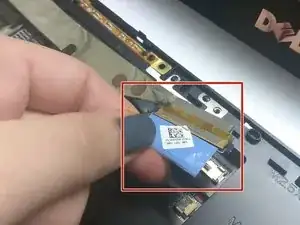

Уберите дополнительные провода, находящиеся в панели.
Для более мелких проводов попробуйте использовать лопатку для удобного доступа.
Шаг 6
Поднимите панель клавиатуры, чтобы отделить компонент от остальной части устройства.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
