Замена клавиатуры MSI GT70 MS-1763
Клавиатура — это периферийное устройство ввода на вашем устройстве, у которого со временем могут заедать клавиши или происходить сбои в работе. Следуйте приведённым ниже шагам, если вам нужно заменить клавиатуру на MSI GT70 MS-1763. Имейте в виду, что клавиатура заменяется как единый блок. MPN —
S1N-3EUS204, V139922AK1
Шаг 1
Выключите ноутбук и переверните его.
Шаг 2
Освободите фиксирующие защёлки, удерживающие аккумулятор. Левая защёлка останется поднятой, тогда как правая — с пружинным механизмом и её придётся удерживать.
Шаг 3
Удерживая левую защёлку в поднятом положении, используйте лопатку и сдвиньте старый аккумулятор из отсека.
Шаг 4
Снимите все двенадцать винтов Phillips #0 длиной 4 мм с задней части ноутбука.
Снимите заднюю крышку.
Шаг 5
Снимите резиновую прокладку, фиксирующую жёсткий диск.
Шаг 6
Сдвиньте жёсткий диск влево и извлеките его из отсека.
Шаг 7

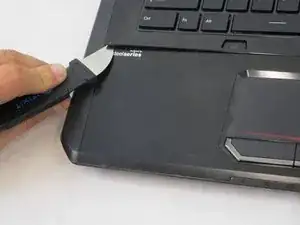

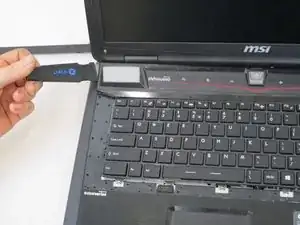

С помощью лопатки снимите внешнюю панель вокруг клавиатуры.

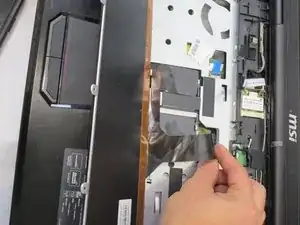

Отсоедините ленточный кабель от ZIF-разъёма на нижней стороне верхней панели.
Шаг 8

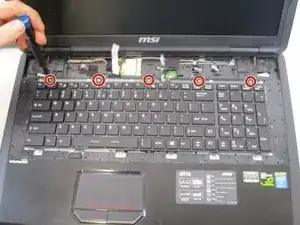

С помощью отвёртки Phillips #0 снимите пять винтов длиной 3 мм в верхней части клавиатуры.
Шаг 9

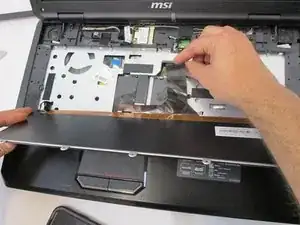

Отогните клавиатуру назад и отсоедините кабель клавиатуры.
Шаг 10

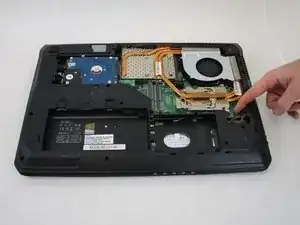

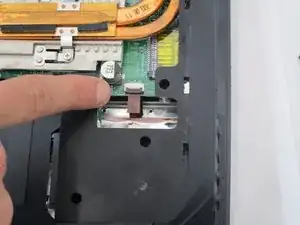

Переверните ноутбук и отсоедините кабель данных от ZIF-разъёма в правом нижнем углу.

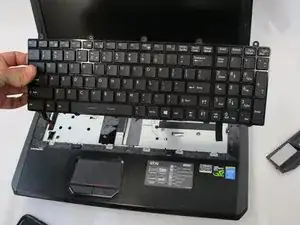

Теперь можно снова перевернуть ноутбук и снять клавиатуру.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
