Замена клавиатуры Lenovo IdeaPad G50-45
Это руководство содержит инструкции по диагностике и замене неисправной клавиатуры в ноутбуке серии Lenovo IdeaPad G50-45.
Клавиатура используется как основной интерфейс ввода текста между пользователем и электронным устройством. Клавиатура преобразует механический ввод пользователя в цифровой текст на экране.
Чтобы определить, повреждена ли клавиатура и требует замены, проверьте наличие следующих признаков:
- Залипающие клавиши
- Клавиши тяжело нажимаются
- Некоторые или все клавиши не реагируют и не вводят текст на экране
- Клавиши отрываются и не удерживаются на месте
Если вы установили наличие любого из перечисленных дефектов или их комбинации, вашему ноутбуку потребуется замена клавиатуры. Это может показаться сложным, однако благодаря простой конструкции линейки Essential от Lenovo ремонт относительно прямолинейный и легко выполняется с пошаговыми инструкциями.
Перед началом пошаговой замены клавиатуры убедитесь, что ноутбук отключён от любого источника питания и извлечена батарея, чтобы избежать повреждения электроники.
Шаг 1

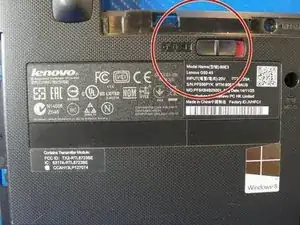

Сдвиньте две фиксирующие защёлки в противоположные стороны, чтобы разблокировать батарею.
После разблокировки извлеките батарею из ноутбука, чтобы предотвратить электрические повреждения.
Шаг 2

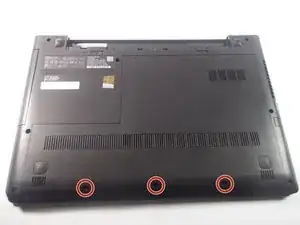

Найдите три винта M2x6 на нижней части корпуса ноутбука.
Используйте отвертку Phillips #2, чтобы ослабить и удалить каждый винт.
Шаг 3

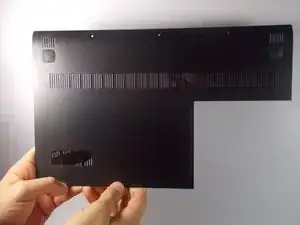

Сдвиньте крышку и снимите её с основания.
Шаг 4

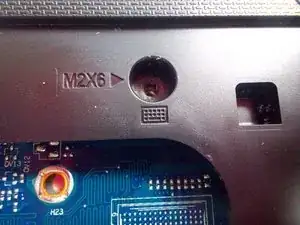

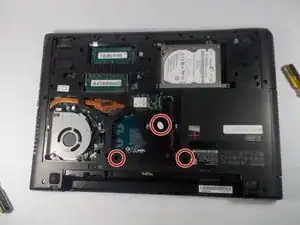

Найдите три винта M2x6, которыми закреплена клавиатура.
Винты отмечены символом клавиатуры.
Ослабьте и выкрутите три винта M2x6 отверткой Phillips #2.
Шаг 5
После удаления винтов, крепящих клавиатуру к корпусу, переверните ноутбук в рабочее положение.

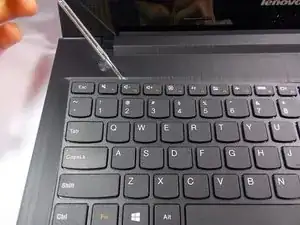

Подденьте вокруг клавиатуры, чтобы отделить её от корпуса, используя лопатку, начиная с верхнего левого угла.
Вы услышите щелчки по мере отделения клавиатуры от корпуса.
Шаг 6

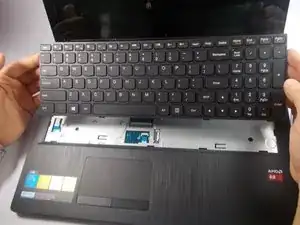

Поднимите верхнюю часть клавиатуры вверх и вперёд, как только верх клавиатуры освобожден.
Будьте ОЧЕНЬ осторожны и поднимайте клавиатуру всего на несколько сантиметров, чтобы не повредить соединительный ленточный кабель.
Шаг 7

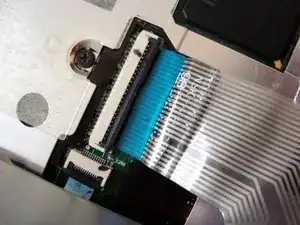

Поднимите чёрную фиксирующую защёлку лопаткой, чтобы освободить соединительный ленточный кабель.
Отключите ленточный кабель, потянув его прямо наружу.
Будьте осторожны, чтобы не повредить ленточный кабель лопаткой.
Шаг 8
Снимите клавиатуру после отсоединения ленточного кабеля.
Шаг 9

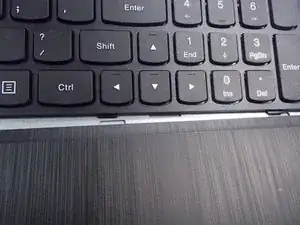

При установке новой клавиатуры сначала вставьте нижнюю часть клавиатуры в три направляющие основания.
Завершите установку клавиатуры, нажав на верхнюю часть клавиатуры, пока не услышите, как защёлки щелкнут и вернутся на место.
Заключение
Для сборки устройства в обратном порядке выполните перечисленные инструкции в обратной последовательности.
