Замена экрана Toshiba Satellite A660-ST3NX2X
Это руководство по замене предназначено для демонстрации процесса замены экрана на ноутбуке Toshiba Satellite A660-ST3NX2X. Перед началом убедитесь, что у вас есть запасной экран, предназначенный именно для этой модели. Также убедитесь, что компьютер выключен и полностью отключен от питания перед выполнением замены.
Шаг 1
Перед началом замены отключите все кабели и другие устройства от компьютера.
Переверните компьютер так, чтобы экран был направлен вниз, а аккумулятор находился перед вами.
Шаг 2
Найдите два скользящих фиксатора по бокам аккумулятора.
Удерживая обеими руками, поместите по одному пальцу на каждый фиксатор и сдвиньте их в стороны, отводя друг от друга.
Шаг 3
Выньте аккумулятор, удерживая фиксаторы в отведённом положении.
Правый фиксатор в этом ноутбуке оставался сдвинутым вправо без необходимости удерживать его.
Шаг 4
Отключите все устройства и полностью выключите компьютер.

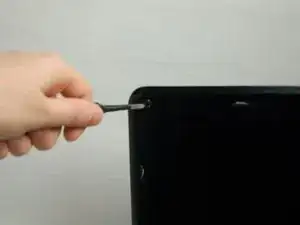

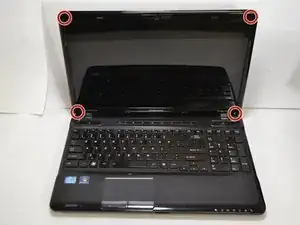

Отклейте все четыре круглые наклейки, находящиеся в каждом углу рамки компьютера.
Для этого использовали пинцет с тонкими наконечниками.
Шаг 5
Открутите все четыре винта 5 мм, расположенные под наклейками в каждом углу рамки компьютера.
После удаления винтов рамка компьютера должна стать более подвижной.
Шаг 6

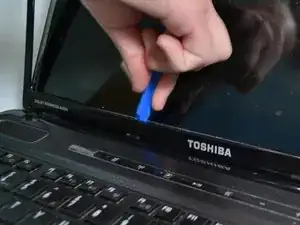

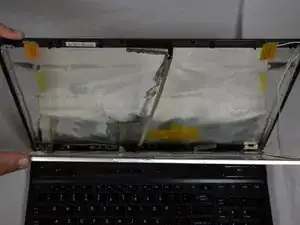

Отожмите рамку экрана от корпуса компьютера.
Для этого использовали инструмент для поддевания, вставив его в щель между рамкой и экраном и пройдя им вдоль краёв рамки.
Шаг 7

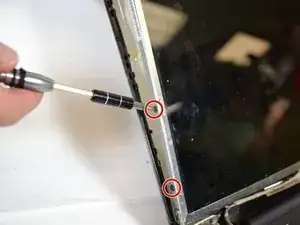

Открутите три чёрных винта JIS 4 мм с каждой стороны металлической рамки, всё ещё прикреплённой к бокам экрана.
На изображении показаны только два винта.

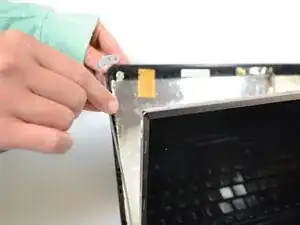

Металлическая рамка полностью отделится от экрана.
Шаг 8
Разместите экран так, чтобы была видна алюминиевая задняя панель.

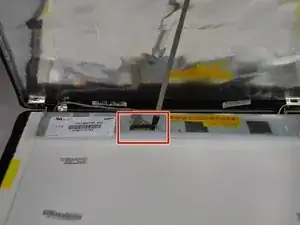

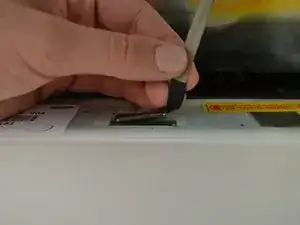

Снимите металлическую накладку с задней стороны экрана.
Заключение
Для сборки устройства выполните действия в обратном порядке.
