Замена экрана HP 15-bs051od
Это руководство по замене экрана для HP 15-bs051od. Возможные причины замены экрана включают: экран компьютера не реагирует или выглядит замороженным.
Примечание: В нашей модели отсутствует аккумулятор. Перед выполнением любых ремонтных работ убедитесь, что аккумулятор снят и компьютер не подключён к источнику питания. Также важно заземлить себя, прикоснувшись к металлу, чтобы разрядить избыточное электричество перед началом ремонта.
Шаг 1
Положите ноутбук лицевой частью вниз.

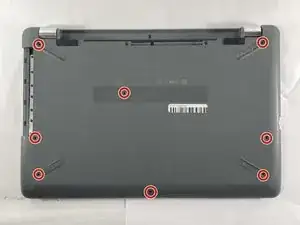

Удалите восемь винтов с крестообразной головкой (6 мм), удерживающих нижнюю крышку.
Шаг 2

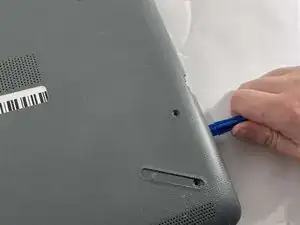

Используйте инструмент для открытия, чтобы поддеть нижнюю крышку от корпуса ноутбука.
Снимите нижнюю крышку.
Шаг 3

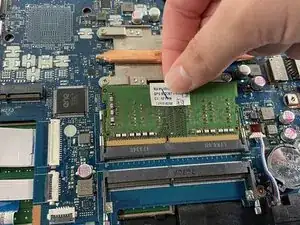

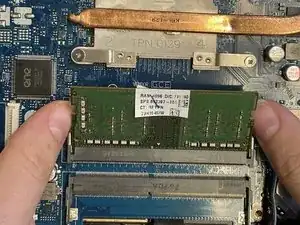

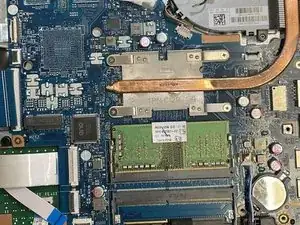

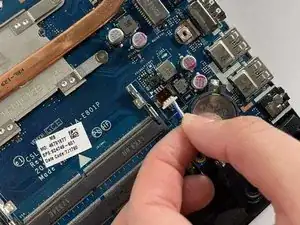

Оттяните фиксирующие защёлки памяти от модуля оперативной памяти.
Модуль ОЗУ должен слегка «выскочить» из разъёма.
Шаг 4

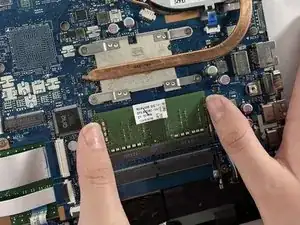

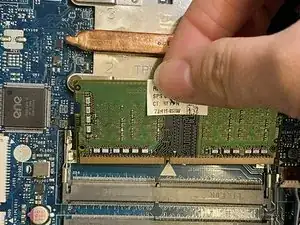

Выньте модуль оперативной памяти из разъёма.
В нашем устройстве второй модуль ОЗУ отсутствует, но убедитесь, что при наличии удалите второй модуль, расположенный под первым.
Повторите эту процедуру для второго модуля ОЗУ.
Шаг 5

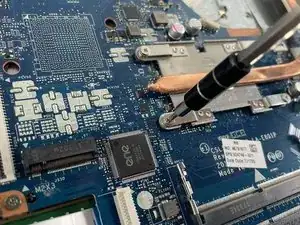

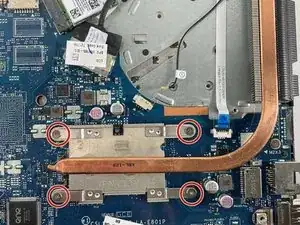

Удалите четыре винта с крестообразной головкой (4 мм) на радиаторе.

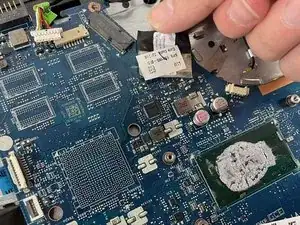

Снимите решётку отвода, осторожно приподняв её вверх.
Шаг 6

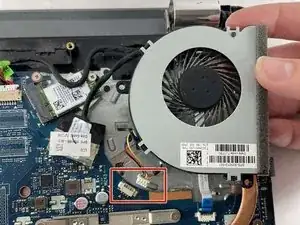

Отключите кабель вентилятора и снимите вентилятор.
Шаг 7

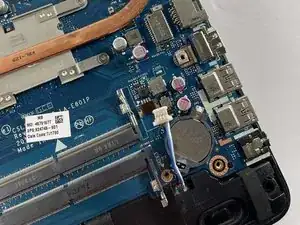

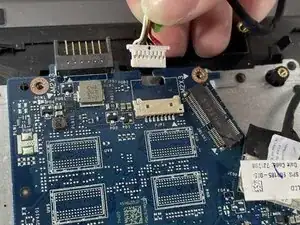

Вытяните красный, белый, чёрный и синий кабель прямо из разъёма.
Шаг 8

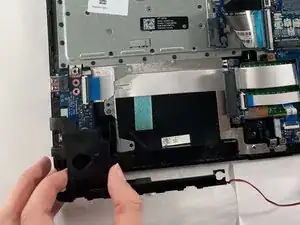

Выдвиньте левый динамик.
Шаг 9
Выкрутите чёрно-красный кабель, соединяющий оба динамика, из его фиксатора.
Шаг 10

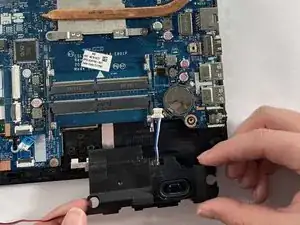

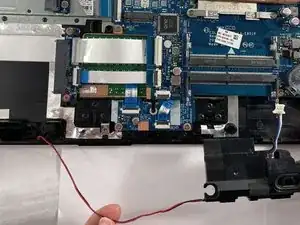

Выньте правый динамик, сдвинув его слева направо.
Шаг 11

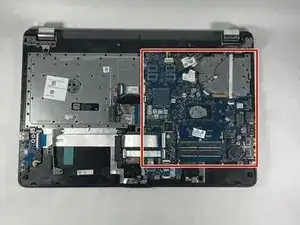

Найдите материнскую плату.
Материнская плата — это самая большая синяя поверхность внутри компьютера.

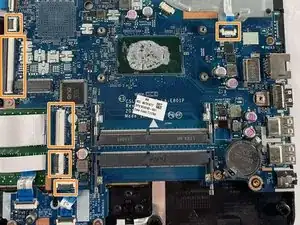

Найдите шесть ленточных кабелей.
Шаг 12
Поднимите фиксирующие планки ZIF, удерживающие шесть ленточных кабелей на месте.
Вытяните оставшиеся ленточные кабели из их креплений.
Шаг 13
Удалите четыре винта с крестообразной головкой (4 мм), фиксирующие материнскую плату.
Шаг 14

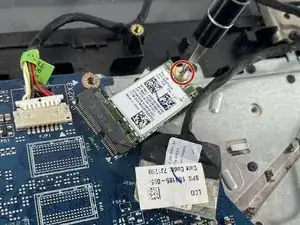

Удалите один винт с крестообразной головкой (4 мм) на карте Wi‑Fi.

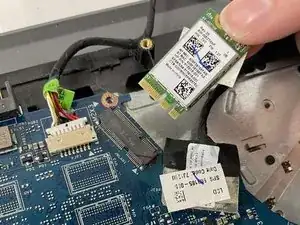

Выньте карту Wi‑Fi из её разъёма.
Шаг 15

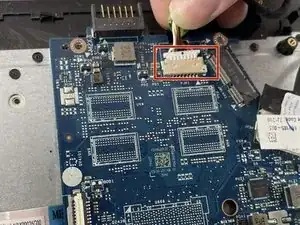

Отключите соединительный кабель.
Шаг 16

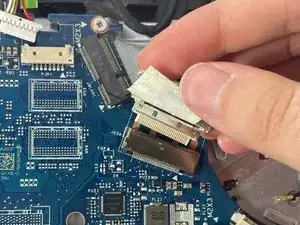

Отсоедините кабель дисплея.
Шаг 17

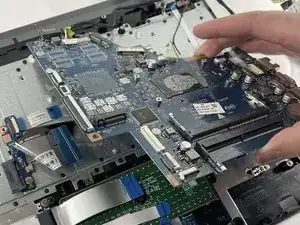

Поднимите материнскую плату.
Шаг 18

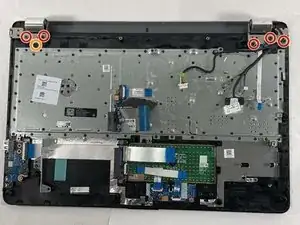

Удалите следующие винты с крестообразной головкой:
Пять винтов 7 мм на петле дисплея.
Один винт 3 мм.
Шаг 19
Частично откройте ноутбук и снимите основание.
Шаг 20

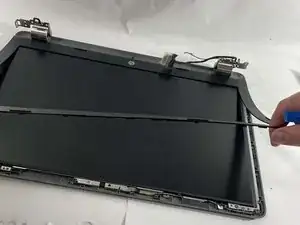

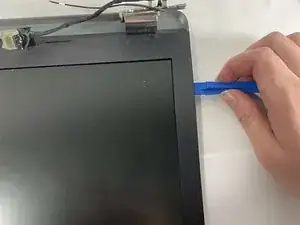

Используйте инструмент для открытия, чтобы аккуратно отделить рамку экрана от самого экрана.
Используйте инструмент для открытия, чтобы аккуратно удалить клеевой ободок рамки вокруг экрана.
Шаг 21
Удалите следующие винты с крестообразной головкой:
Два винта 4 мм сверху экрана.
Два винта 4 мм снизу экрана.
Шаг 22
Осторожно приподнимите экран из сборки дисплея, не отключая кабель дисплея.
Шаг 23

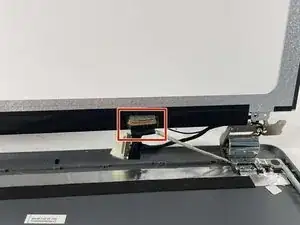

Отсоедините кабель дисплея от задней стороны экрана.
Шаг 24

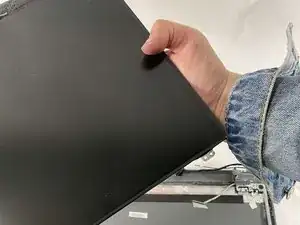

Снимите экран из сборки дисплея.
Заключение
Для повторной сборки устройства выполняйте эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
