Замена беспроводной карты HP Mini 110-3131dx

Выключите ноутбук перед попыткой снять батарею.

Переверните ноутбук вверх дном и найдите сдвижные защёлки на батарее.

Сдвиньте обе защёлки внутрь, затем сдвиньте батарею в сторону от ноутбука.

Удалите три чёрных винта, помеченных символом клавиатуры, используя крестовую отвёртку Phillips #1.

Поставьте ноутбук в обычное положение и откройте его.

Отсоедините защёлки, расположенные по периметру клавиатуры.

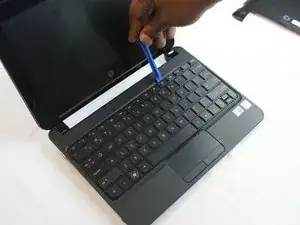

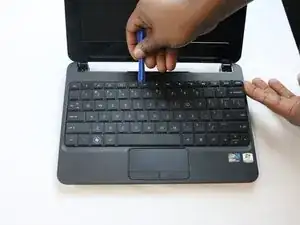

Просуньте инструмент для вскрытия iFixit между верхним краем клавиатуры и пластиковой рамкой.

Начните либо над клавишей Esc, либо над клавишей Delete.

Потяните клавиатуру пальцами, пока она не выйдет с обеих сторон.

Будьте осторожны и не тяните клавиатуру слишком быстро. За клавиатурой находится хрупкий ленточный кабель, подключённый к материнской плате.

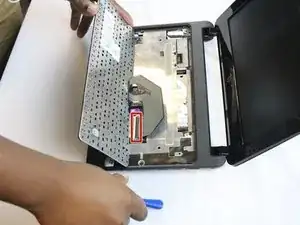

Наклоните клавиатуру к себе, чтобы открыть доступ к ленточному кабелю.

Поднимите чёрную защёлку на верхней части разъёма ленточного кабеля клавиатуры, чтобы освободить кабель.

Вытащите ленточный кабель из разъёма.

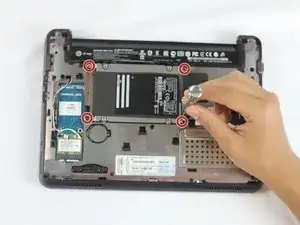

Удалите четыре винта, удерживающие жёсткий диск, используя крестовую отвёртку Phillips #1.

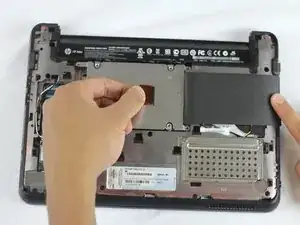

Поднимите чёрную защёлку, закрывающую жёсткий диск, затем сдвиньте его влево, потянув за оранжевую вкладку, пока он не освободится из разъёма.

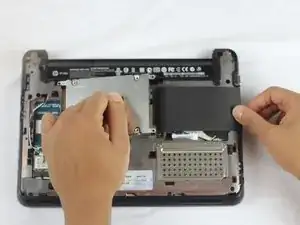

Выньте жёсткий диск из ноутбука.

Поместите жёсткий диск в антистатический пакет, чтобы снизить вероятность повреждения от статического электричества.

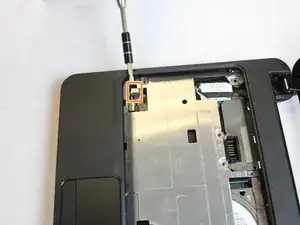

Найдите два серебристых винта, удерживающих крышку отсека памяти.

Возьмите отвёртку PH1 и выкрутите оба винта.

Снимите металлическую крышку

Разведите две белые защёлки по обе стороны от модуля памяти, отводя их в стороны, пока модуль не приподнимется.

Извлеките модуль памяти

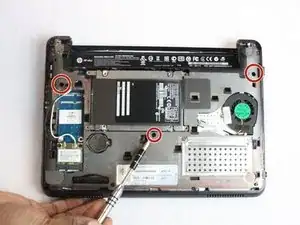

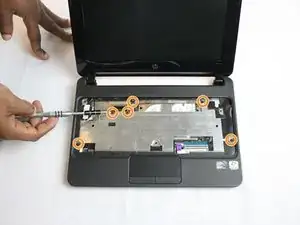

Удалите шесть чёрных винтов по периметру ноутбука, используя крестовую отвёртку Phillips #1.

Обязательно отмечайте, какие винты куда идут, так как они имеют разный размер.

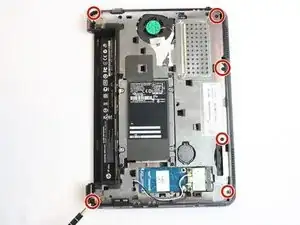

Переверните ноутбук и снимите шесть чёрных винтов.

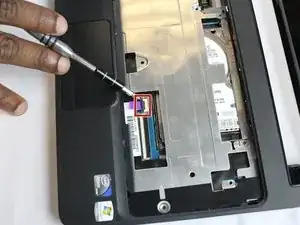

Используя ноготь или инструмент для вскрытия iFixit, поднимите чёрную защёлку, чтобы отсоединить ленточный кабель, соединяющий тачпад с материнской платой.

Отсоедините красный и чёрный провода от материнской платы с левой стороны рамки, используя ноготь или инструмент для вскрытия iFixit.

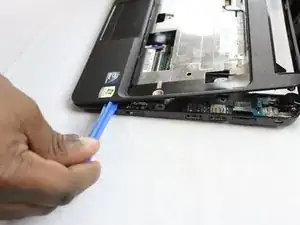

Поднимите рамку клавиатуры с заднего края и проведите инструментом для вскрытия iFixit по периметру рамки, пока она полностью не освободится.

С помощью лопатки отсоедините два кабеля от задней части карты.

Обязательно запомните, какой кабель к какому разъёму на карте присоединён. Кабель с белой меткой должен быть подключён к разъёму, помеченному «J2».

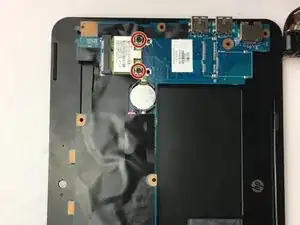

Открутите два винта 3,4 мм, удерживающих заднюю часть карты, используя крестовую отвёртку PH0.

Карта зажата пружиной в разъёме. Если держать её прижимающей, карта выпрыгнет вверх после снятия обоих винтов.

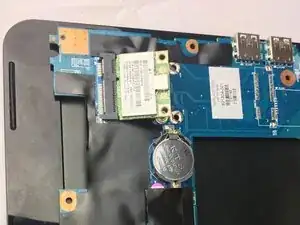

Дайте карте приподняться, затем слегка подвиньте её из чёрного разъёма.

При установке карты убедитесь, что она полностью вставлена в разъём перед тем, как прижать её и закрутить винты.
