Установка расширяющего модуля для ноутбука Framework 16" (2025)

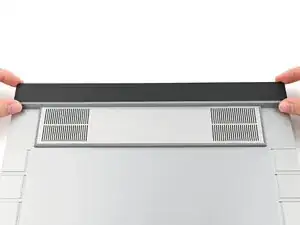

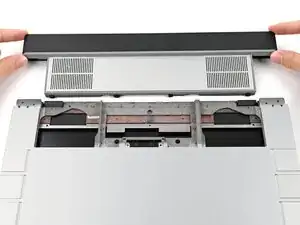

Совместите расширяющий модуль с его слотом в ноутбуке.

Убедитесь, что модуль установлен ровно по направляющим на внешних краях слота.

Убедитесь, что две центральные направляющие проходят между вентиляторами.

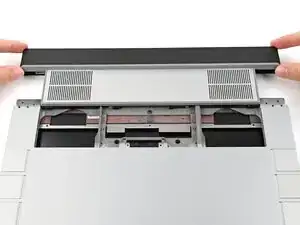

При установке модуля держите его на одном уровне с ноутбуком, чтобы он не прогибался на направляющих.

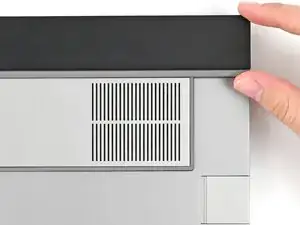

При правильной установке не должно быть зазоров между ноутбуком и модулем.

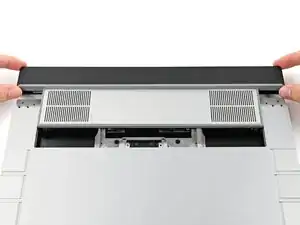

Держите модуль на одном уровне с ноутбуком и аккуратно вставьте его в слот.

Модуль должен легко входить. Если вы ощущаете сопротивление, вытащите модуль и выровняйте его заново.

Вы должны услышать отчетливый "щелчок", когда зажимы модуля фиксируются на месте.

Переверните ноутбук и откройте его.

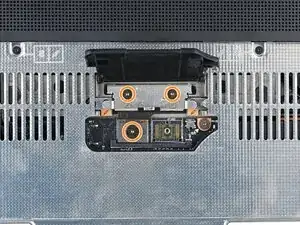

Поднимите дверь интерпозера за черный язычок и дайте ей оставаться в вертикальном положении.

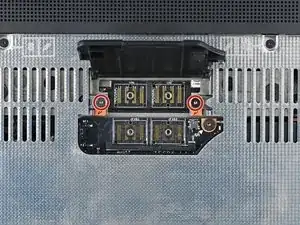

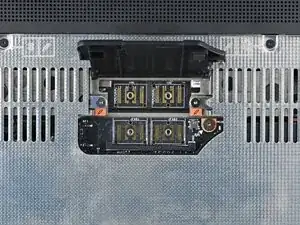

Используйте отвертку Framework, чтобы затянуть два крепящих винта T5 Torx, удерживающих расширяющий модуль.

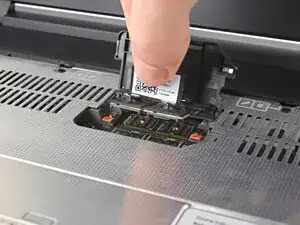

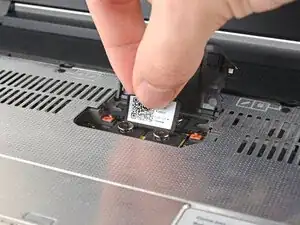

Установите интерпозер на его место между материнской платой и расширяющим модулем.

В зависимости от того, устанавливаете ли вы графический модуль или корпус расширяющего модуля, интерпозер должен быть ориентирован так, чтобы резиновые втулки или металлические язычки закрывали винты расширяющего модуля.
