Dell Inspiron 1420 Разборка

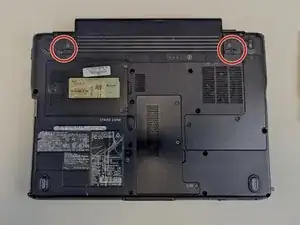

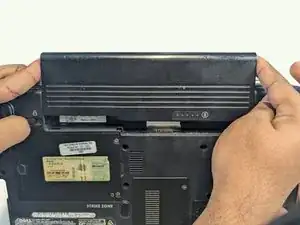

Нажмите оба указанных фиксатора на нижней стороне ноутбука, чтобы освободить и вынуть аккумулятор.

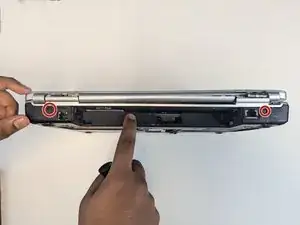

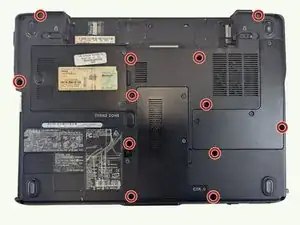

Ослабьте и удалите указанные винты на задней панели с помощью отвертки Phillips #1.

Винты крышки задней панели

Эти винты отличаются по длине от остальных и их следует хранить отдельно для повторной сборки.

Винты крышки жесткого диска

Винты крышки оперативной памяти

Винт крышки оптического привода

Винты крышки радиатора

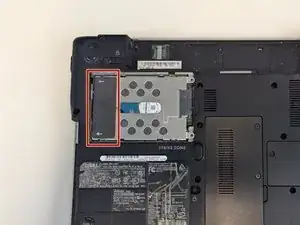

Снимите крышку жесткого диска.

Потяните за язычок в направлении стрелок, чтобы вынуть жесткий диск.

С помощью отвертки выдвиньте кронштейн оптического привода настолько, чтобы его можно было захватить.

Извлеките оптический привод из корпуса.

Снимите крышку оперативной памяти.

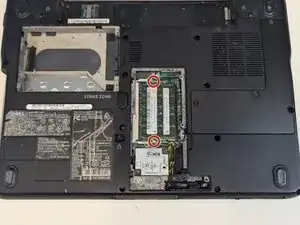

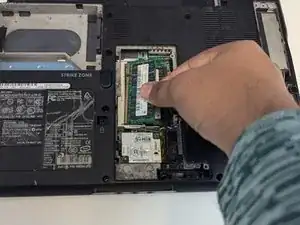

Отведите металлические защелки над и под планкой ОЗУ наружу и извлеките обе планки оперативной памяти.

Снимите крышку радиатора.

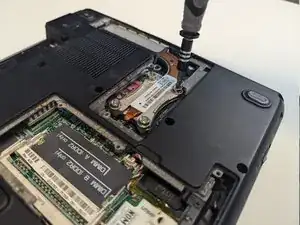

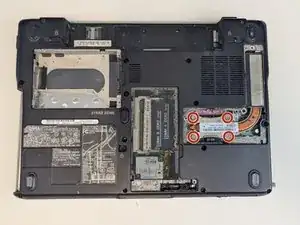

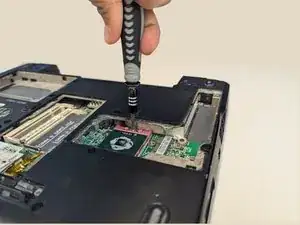

С помощью отвертки Phillips #1 ослабьте и удалите винты радиатора.

Снимите радиатор.

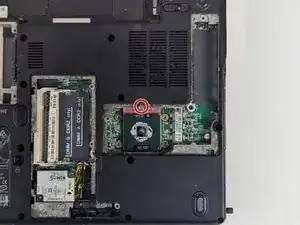

С помощью плоской отвертки поверните винт на четверть оборота против часовой стрелки, чтобы освободить процессор.

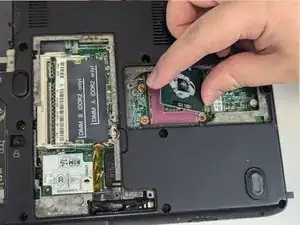

Осторожно поднимите процессор из посадочного места.

Контакты на нижней стороне процессора очень хрупкие и перестанут работать, если хотя бы один из них согнут.

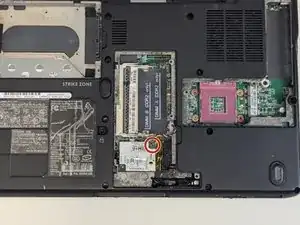

С помощью отвертки Phillips #1 отвинтите и удалите кронштейн.

В вашем устройстве вместе с кронштейном может находиться карта. Если она есть, отключите и извлеките её также.

С помощью отвертки Phillips #1 ослабьте и удалите указанные винты.

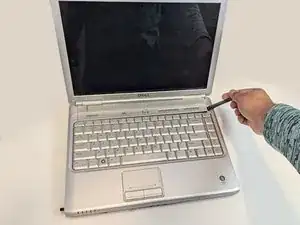

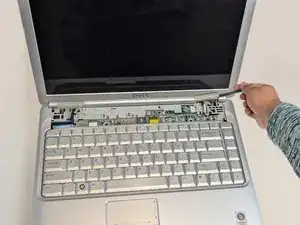

Используйте лопатку, чтобы отжать панель управления.

Используйте лопатку, чтобы снять крышки петель.

С помощью отвертки Phillips #1 ослабьте и удалите винты, крепящие клавиатуру.

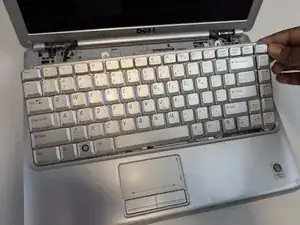

Осторожно приподнимите клавиатуру, чтобы открыть синий ленточный разъем.

Используйте лопатку, чтобы перевернуть фиксатор синей ленточной розетки и отсоединить клавиатуру.

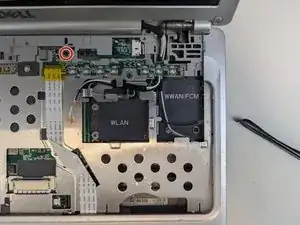

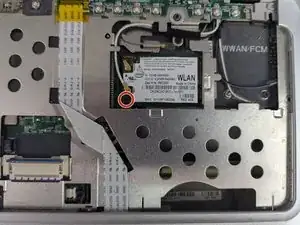

С помощью отвертки Phillips #1 удалите винт, удерживающий Wi‑Fi карту.

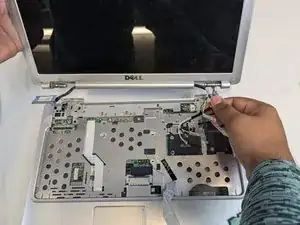

Отключите кабели, подключенные к Wi‑Fi карте.

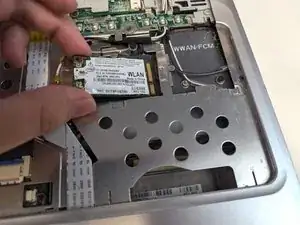

Выдвиньте Wi‑Fi карту из разъема для удаления.

С помощью отвертки Phillips #1 ослабьте и удалите винт панели управления.

Аккуратно поднимите панель управления. Убедившись, что кабель остается подключенным, отведите её в сторону.

Потяните за синий язычок вверх, чтобы освободить дисплей.

Снимите дисплей.

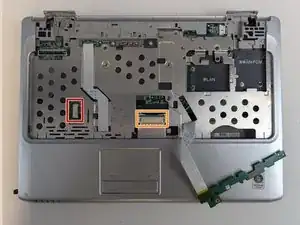

С помощью отвертки Phillips #1 удалите оставшиеся винты с крышки панели.

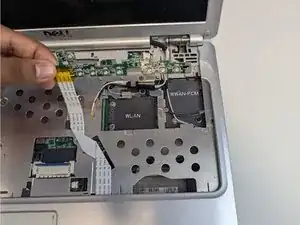

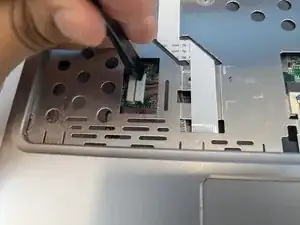

С помощью лопатки отключите кабель материнской платы панели управления.

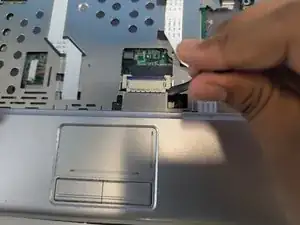

С помощью лопатки отогните синий фиксатор и отключите кабель тачпада.

Снимите крышку панели.

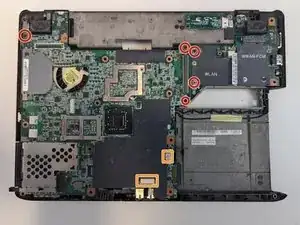

С помощью отвертки Phillips #1 ослабьте и удалите винты, крепящие материнскую плату.

Отключите указанные кабели от материнской платы.

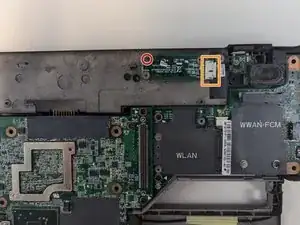

С помощью отвертки Phillips #1 удалите винт.

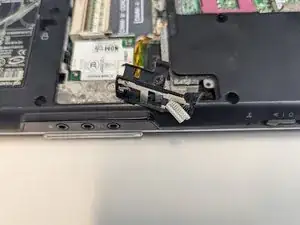

Отключите указанный кабель и извлеките плату SIM.

Выдвиньте держатель карты памяти из корпуса.

Переверните ноутбук, чтобы показать заднюю панель.

Ослабьте и удалите винт модемной карты с помощью отвертки Phillips #1.

Извлеките модемную карту.

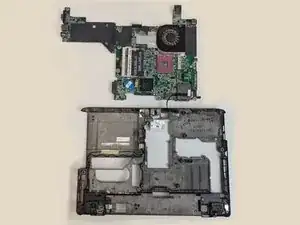

Переверните ноутбук и осторожно оттяните материнскую плату от задней панели.

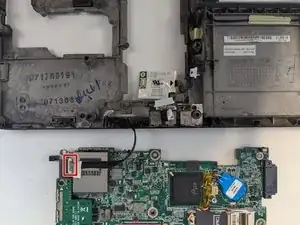

Отключите указанный разъем, чтобы освободить материнскую плату.
