Замена защёлки стеклянной двери
Модель: Засувка врезная (регулируемая) Вертикальный паз рычага
Код модели: E2013
Быстрая ремонтная операция — замена регулируемой врезной защёлки на раздвижной стеклянной двери террасы. Цель — заменить сломанную/повреждённую защёлку на такую же модель из-за возможного риска безопасности дома, который представляет сломанная защёлка.
Обратите внимание, что защёлка или её замена могут потеряться внутри двери, если ремонт выполнен неправильно. Если Вы не уверены, что сможете предотвратить потерю защёлки, попросите друга или члена семьи помочь.
Возможные признаки повреждённой/сломанной защёлки:
- Значительная люфтовость
- Дверь можно силой открыть при запертом состоянии
- Невозможность закрыть/открыть замок
Дополнительные ресурсы: сайт PLPCI
Шаг 1

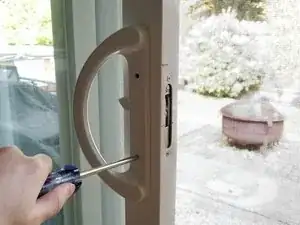

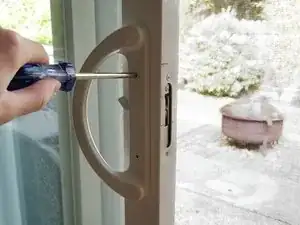

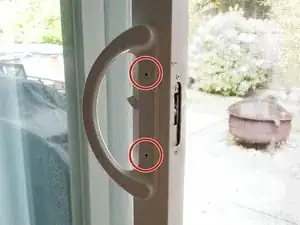

Отвинтите два винта 50 мм на внутренних и наружных ручках крестовой отверткой Phillips #3.
Снимите ручки.
Шаг 2

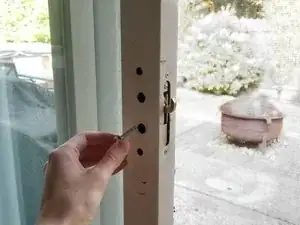

С помощью ключа защёлки убедитесь, что ключ направлен вниз.

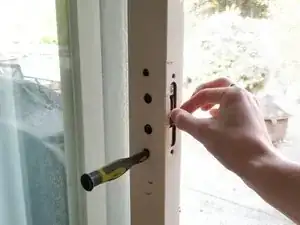

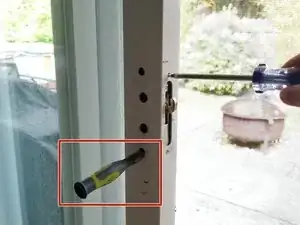

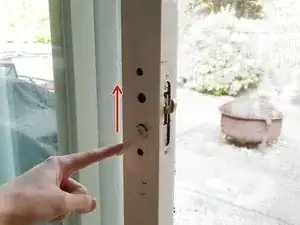

Вставьте вторую отвертку или дюбель в нижнее отверстие или отверстие под ключ защёлки, чтобы предотвратить выпадение механизма.
Механизм защёлки может упасть внутрь двери, если отвертка/дюбель не вставлены.
Шаг 3

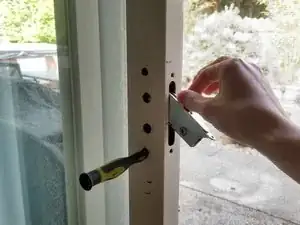

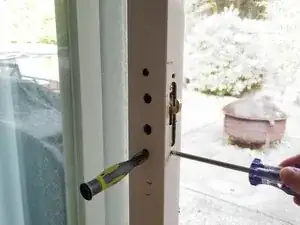

Удерживая защёлку, отверткой Phillips #3 отвинтите два винта 13 мм, крепящие механизм к двери.
Убедитесь, что держите защёлку при отворачивании механизма от двери.
Шаг 4

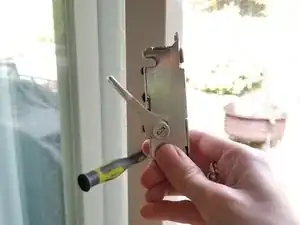

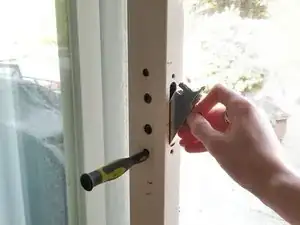

Удерживая защёлку, опустите механизм вниз и извлеките его из двери.
Шаг 5
С помощью ключа защёлки переведите защёлку в запертое положение.
Хотя механизм можно установить и без выдвинутой защёлки, использование защёлки в качестве ручки облегчит установку.
Шаг 6

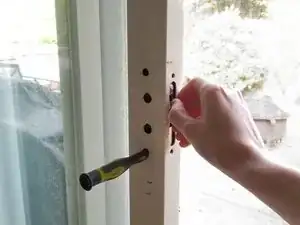

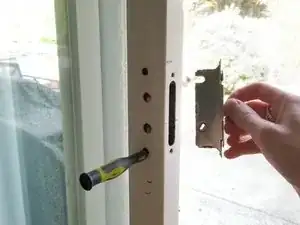

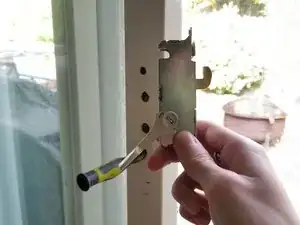

Вставьте верхнюю часть механизма первой, удерживая защёлку.
Не отпускайте защёлку до завершения Шага 7.
Шаг 7

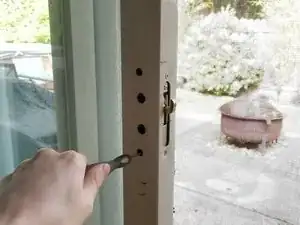

Крестовой отверткой Phillips #3 вкрутите два винта 13 мм в прежние отверстия.
Удалите отвертку или дюбель из отверстия после того, как механизм закреплён в двери.
Шаг 8
Вставьте ключ защёлки обратно в замочную скважину.
Переведите ключ защёлки в открытое положение.
Шаг 9

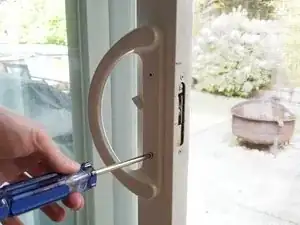

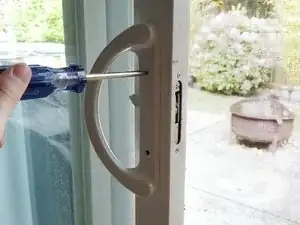

Установите ручки на место и вкрутите два винта 50 мм крестовой отверткой Phillips #3.
Убедитесь, что наружная и внутренняя ручки выровнены. Ничто так не портит впечатление, как неправильно выровненная дверная ручка!
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
