Замена редуктора жалюзийного окна

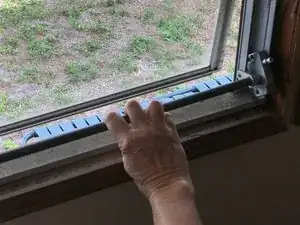

Перед началом поверните окно на дюйм или два в открытое положение.

После снятия рукоятки вы не сможете открыть окно дополнительно, чтобы получить место для отвёртки.

Чтобы добраться до редуктора, необходимо снять несколько деталей.

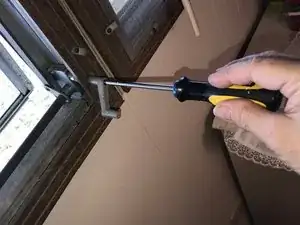

Снимите винт крепления рукоятки.

Снимите рукоятку, потянув её прямо наружу.

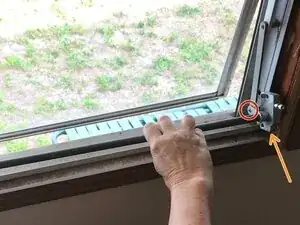

Обратите внимание на фото: рамка окна всё ещё находится перед редуктором. Вам потребуется либо снять эту часть рамы, либо отодвинуть её в сторону.

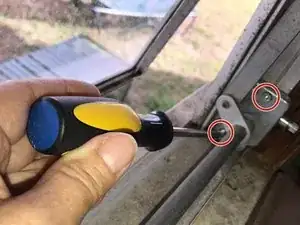

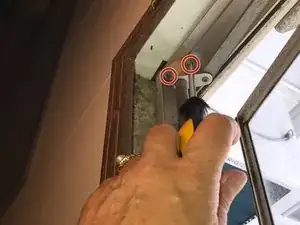

Используя крестовую отвёртку, открутите два винта редуктора.

Используя крестовую отвёртку, открутите два винта крепления на противоположном конце штанги.

Поднимите штангу чуть вверх, чтобы она повернулась, и редуктор откатится примерно на 30 градусов назад.

Это позволит освободить нижнюю рамку окна и вытащить штангу из неё.

Наклоняйте штангу при выдвижении вперёд так, чтобы редуктор сначала прошёл мимо рамы, затем можно будет вынести и сторону с креплением.

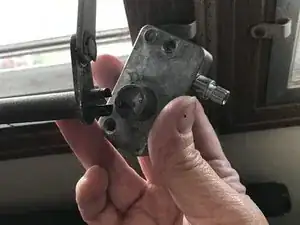

Снимите редуктор с конца штанги с помощью плоской отвёртки.

Если он кажется застрявшим, аккуратно пройдитесь отвёрткой по зазору. Не сгибайте детали.

Наденьте новый редуктор на конец штанги. Убедитесь, что паз штанги совмещён с двумя выступами внутри втулки редуктора.

Снимать крепление на другом конце не нужно, если оно не сломано и не требует замены. Обе эти детали должны быть надежно закреплены в коробе окна, чтобы окно работало.

Установив новый редуктор, верните штангу на место, вводя сначала конец с креплением.

Держите штангу слегка повернутой, чтобы редуктор проходил мимо рамки окна.

Угол редуктора на фото важен.

Верните редуктор и крепление в исходное положение, ориентируясь по совпадению отверстий под винты.

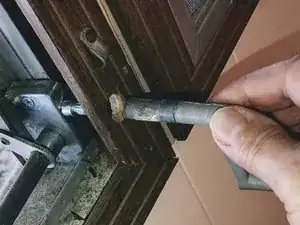

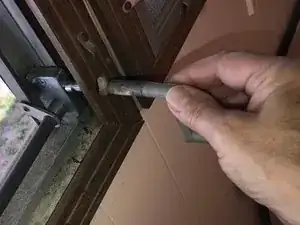

Завинтите винты в редуктор и крепление.

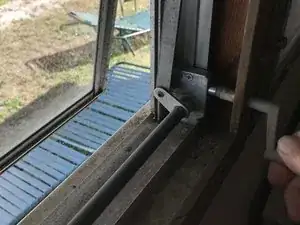

После закрепления редуктора и крепления проверьте работу редуктора с помощью рукоятки, чтобы убедиться, что окно открывается и закрывается.

Если всё работает, верните на место рамку и рукоятку.
