Замена вентилятора Blossom Ultrasonic Essential Oil Diffuser ARM-510GY
Чаще всего в диффузорах выходят из строя вентилятор и батарея. Вентилятор предотвращает перегрев внутренних компонентов устройства, таких как плата. В этом руководстве мы заменяем вентилятор в диффузоре Blossom Ultrasonic Essential Oil Diffuser ARM-510GY.
Перед разборкой диффузора убедитесь, что в нём не осталось масла или воды, и что устройство отключено от электросети.
Шаг 1
Перед началом убедитесь, что диффузор не подключён к розетке и рядом с ним нет воды или масла.

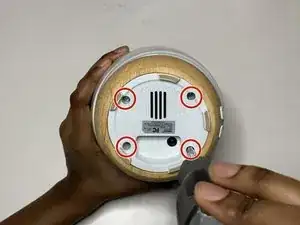

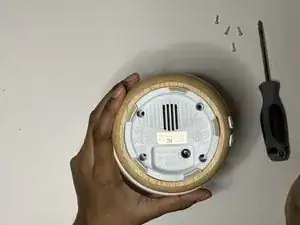

Отверткой Phillips #2 отвёрните четыре винта 8 мм на нижней части диффузора.
Шаг 2

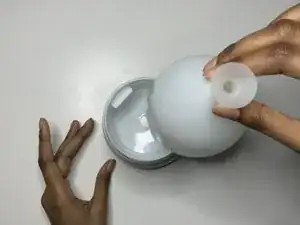

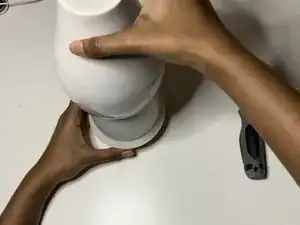

Поднимите керамическую верхнюю часть диффузора.
Затем снимите пластиковую верхнюю крышку диффузора.
Шаг 3

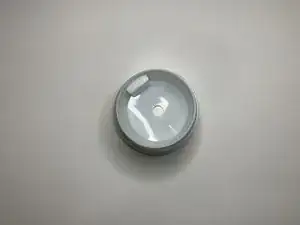

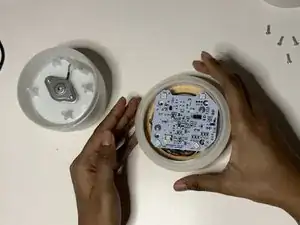

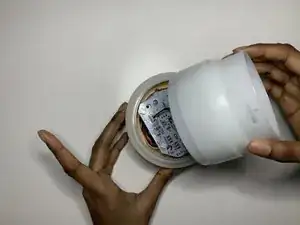

Снимите последнюю пластиковую крышку.

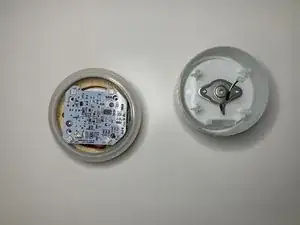

Вы увидите плату; от неё идёт провод, соединяющий плату с другими компонентами.
Шаг 4

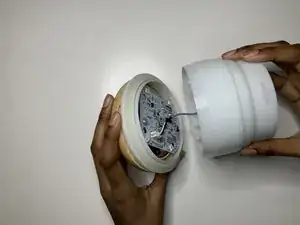

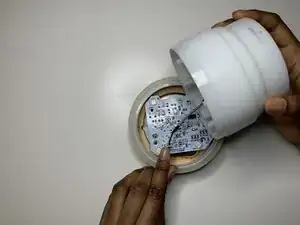

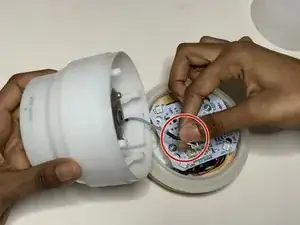

Аккуратно отсоедините провод от платы.
Положите пластиковую крышку на ровную поверхность в безопасное место.
Шаг 5

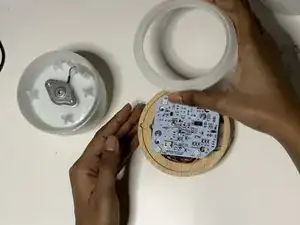

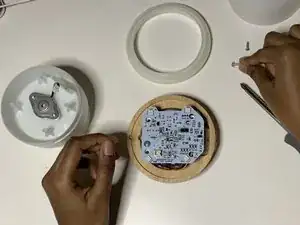

Снимите пластиковое кольцо и положите его в безопасное место на ровной поверхности.
Шаг 6

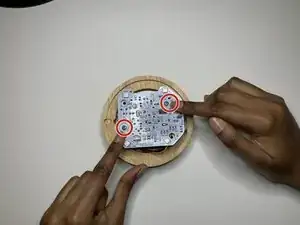

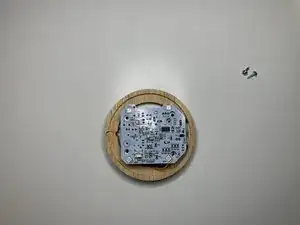

Выверните два винта с полукруглой головкой 4 мм при помощи отвертки Phillips #2 и положите их рядом в безопасное место.
Шаг 7

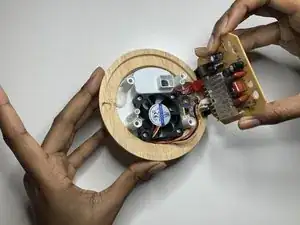

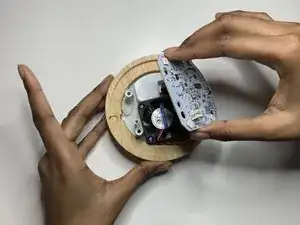

Аккуратно поднимите плату и установите её на ребро.

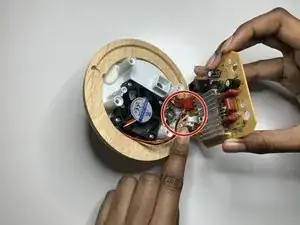

Белый разъём подключает вентилятор к плате.
Шаг 8

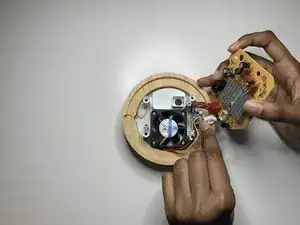

Отсоедините белый разъём.
Четыре винта #M1 длиной 6 мм с полукруглой головкой фиксируют вентилятор.
Шаг 9

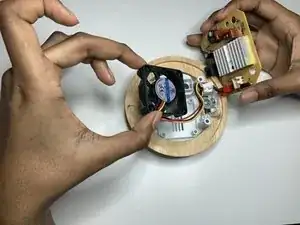

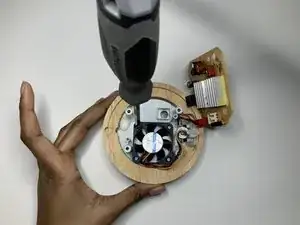

Выверните винты #M1 6 мм отверткой Phillips #2, держите вентилятор при этом рукой.

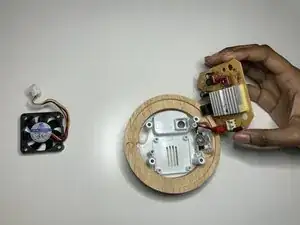

Аккуратно поднимите вентилятор и положите его в безопасное место на ровной поверхности.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
