Замена аккумулятора в фонаре SPÖKA от IKEA

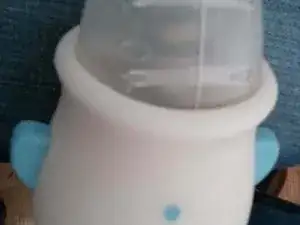

Самая сложная часть — извлечь внутренний корпус из резинового чехла.

Я был удивлён. Резина способна выдерживать значительное растяжение.

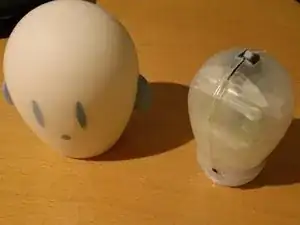

В итоге получается корпус из пластика в форме яйца.

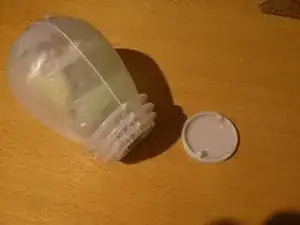

Теперь нужно снять нижнюю крышку.

Аккуратно согните два фиксатора внутрь (например, с помощью маленькой отвёртки) и снимите крышку.

Теперь можно разъединить корпус на две части.

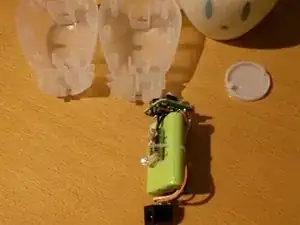

Теперь можно извлечь блок аккумуляторов.

Сверху находится маленький переключатель для включения и выключения.

Светодиод закреплён кабельной стяжкой вокруг блока аккумуляторов.

На дне расположен разъём для зарядки.

Снимите кабельную стяжку.

Снимите обмотку с блока аккумуляторов.

Отпаяйте два провода от блока.

В итоге получится блок, как на изображении справа.

Склейте новые аккумуляторы вместе — помните о правильной ориентации полюсов.

В итоге у нового блока на одном конце должны быть полюса (+) (–) (+), а на другом — (–) (+) (–).

Этот шаг наиболее сложный.

Новый блок должен быть ориентирован к вам стороной с полюсами (+) (–) (+).

Запаяйте правый (+) к среднему (–).

Запаяйте верхний левый (–) к среднему (+).

Я использовал старый провод для соединения.

Теперь припаяйте короткий чёрный провод к верхнему (–). Это должен быть единственный (–), который пока не соединён.

Припаяйте длинный красный провод к нижнему левому (+). Это также должен быть единственный (+), который ещё не соединён.

Дайте остыть.

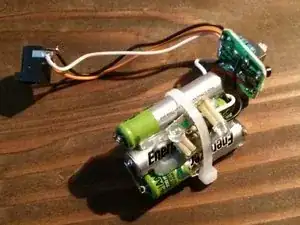

Используйте кабельную стяжку, чтобы закрепить светодиод на блоке аккумуляторов.

Изолируйте открытые концы блока аккумуляторов. Они не должны вызывать короткое замыкание. Я использовал термоклей, но подойдёт также толстая резиновая изолента.

Установите блок обратно в корпус.

Следите, чтобы переключатель и разъём для зарядки оказались в правильных позициях.

Теперь снова будет неудобно.

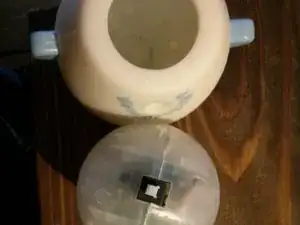

Вам нужно вставить корпус обратно в резиновый чехол.

Это может занять некоторое время.

Убедитесь, что разъём остался с той стороны, чтобы можно было снова заряжать устройство.

Включите устройство и наслаждайтесь ярким светом.

Помните, что Вы модифицировали электрическое устройство.

Никогда не оставляйте свой новый SPÖKA без присмотра во время зарядки и следите за возможностью короткого замыкания.
