Замена старой вилки

Поместите вилку на ровную поверхность.

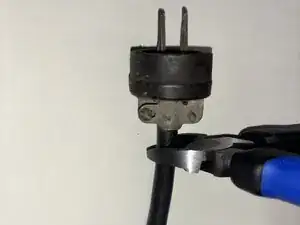

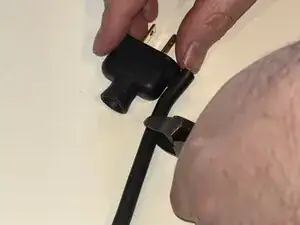

Расположите стандартные режущие плоскогубцы примерно в дюйме ниже конца вилки.

Сильно сожмите по проводу до тех пор, пока вилка полностью не отделится от провода, как показано на Фото 2.

Всегда будьте осторожны с ножами. Никогда не направляйте их на себя при резке и всегда складывайте нож после использования.

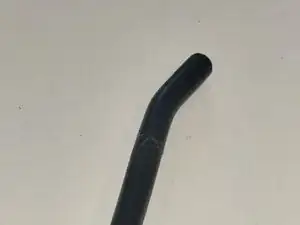

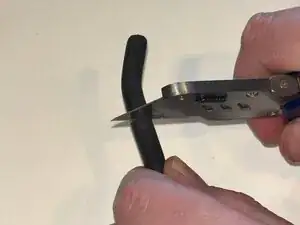

Сравнив длину вашей новой вилки, возьмите разделочный нож и отметьте линию там, где конец вилки совпадает с проводом.

Рекомендуемая длина для отреза перед правильной зачисткой провода — около полутора дюймов; её можно измерить по вилке.

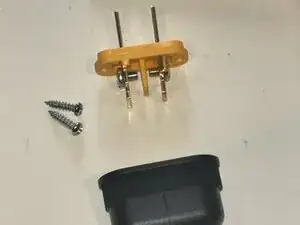

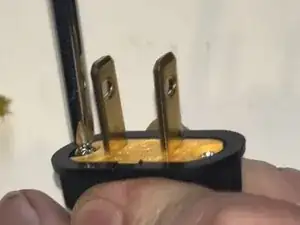

Снимите два винта на верхней части цветной панели в месте выхода вилок и отложите их вместе с вилкой.

Не теряйте два винта, которые вы только что отложили! Убедитесь, что они находятся вдали от углов или отверстий, куда они могли бы упасть.

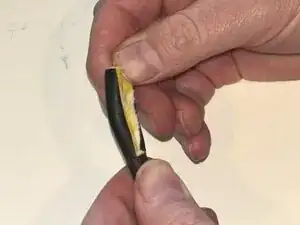

Когда оболочка теперь разрезана, отогните её назад, пока внутренние два провода полностью не оголятся, как на Фото 2.

Отрежьте лишнюю оболочку, которую вы отогнули; она больше не нужна и будет мешать при прокладывании провода в вилку.

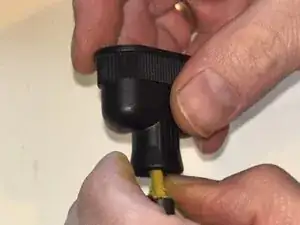

Возьмите провод и при необходимости зажмите его плоскогубцами, затем пропустите его через нижнее отверстие вилки. Потяните вниз, пока не останется достаточно места для свободного перемещения провода.

Вы можете заметить, что изоляция на концах проводов сильно отличается. Раньше до 70-х годов провода изолировали тканью или тряпкой. Это может усложнить зачистку, поэтому учитывайте, что может потребоваться больше силы.

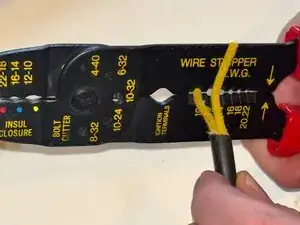

Возьмите стандартный стриппер для проводов и, используя шкалу размеров, вставьте провод примерно на дюйм в отверстие, примерно на длину ногтя.

Защемите изоляцию и поверните провод перед тем, как тянуть вверх к концу провода. Изоляция распушится и в конце концов отрежется. В результате должен получиться вид, похожий на Фото 2.

Тканевая изоляция может быть немного сложнее в удалении даже после зачистки. Можно очень осторожно срезать ножом оставшиеся края, не повреждая провод, но будьте осторожны — это ближе к вашей руке.

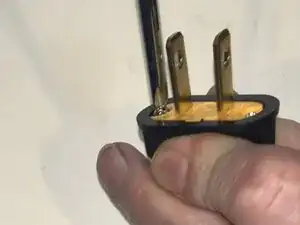

Ослабьте зажимные винты на отсоединённой цветной части вилки с помощью отвертки.

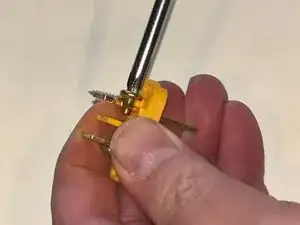

Выверните оба зажимных винта примерно наполовину из отверстия. Этого будет достаточно, чтобы зацепить провода.

Для удобства обратите внимание на направление винта при ослаблении, обращённое к вам. После того как провода будут зацеплены, нам нужно будет повернуть их в противоположную сторону, чтобы провода подтягивались и фиксировались зажимным винтом.

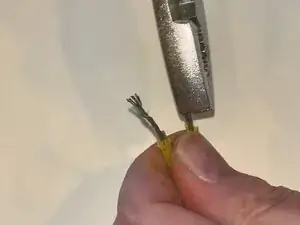

Возьмите пассатижи, предпочтительно непрофессиональные режущие, зажмите металлические концы проводов и аккуратно покрутите их, пока они не соединятся и не станут тоньше, как видно на Фото 2.

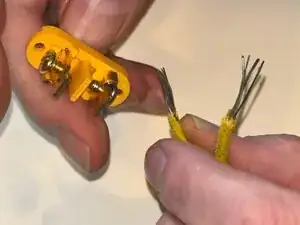

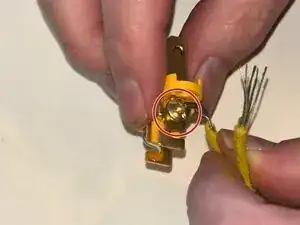

Когда зажимные винты подготовлены, согните провод пассатижами так, чтобы он образовал крючок, как на Фото 3. Затем снова затяните зажимные винты вокруг каждого провода, как указано красным кругом.

Как указано в шаге 6, направление, в котором требуется поворачивать винт для затяжки, — от вас, поэтому зацепляйте провод под винтом так, чтобы концы были направлены к вам. Смотрите Фото 3 для правильного направления.

Для старых проводов, как эти, не обязательно подключать конкретный провод к земле или нулю; в таких старых проводках часто отсутствовали различия, поэтому их можно подключать к любому винту.

Возьмите винты корпуса и вкрутите их обратно, подводя корпус к вилке. Плотно закрутите их, пока вилка не будет прочно зафиксирована.

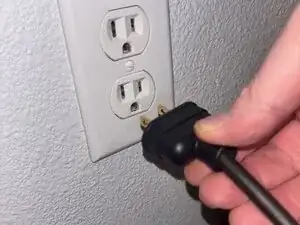

Поздравляем! Вы разобрали старую вилку и заменили её новой. Хотя это и необязательно, вы можете протестировать вилку в розетке, желательно ближе к месту её предполагаемого использования.
