Как заменить настенную розетку Cat5e
Настенная розетка Cat5e — это телекоммуникационное устройство, используемое для завершения проводки Ethernet на настенных розетках и патч-панелях с разъёмными модулями. Она служит для межсоединения устройств, выступая в качестве продолжения кабеля Ethernet Cat5e. Благодаря возможности объединять устройства, эти устройства могут обмениваться данными и формировать сеть. Розетка выполнена из пластика с металлическими контактами, её глубина примерно 3,7 см, а высота и ширина примерно 1,25 см. Розетка Cat5e состоит из двух основных частей, представляющих собой разные концы: (a) конец для обжатия проводки кабеля Cat5e по стандарту EIA/TIA 568A или 568B, и (b) конец для подключения устройства через разъём RJ45 8P8C.
Перед началом работы необходимо знать и иметь несколько инструментов. Во‑первых, нужен кусачки для проводов или инструмент для обрезки проводов, и отвёртка, подходящая к лицевой панели. Во‑вторых, потребуется приобрести розетку Cat5e. В‑третьих, нужен инструмент для вдавливания проводов (punchdown), пластиковый такой инструмент обычно поставляется с розеткой. В‑четвёртых, прежде чем снимать существующую проводку с розетки, необходимо определить, выполнена ли она по схеме EIA/TIA 568A или 568B. Если всё перечисленное у вас есть, можно приступать.
Шаг 1

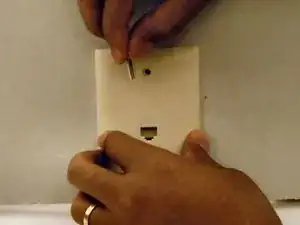

Снимите лицевую панель со стены, используя крестовую или плоскую отвёртку.
Шаг 2

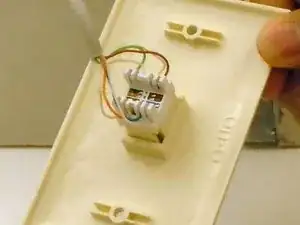

После снятия освободите модуль Keystone из лицевой панели, нажав на защёлку на обратной стороне панели.
Шаг 3

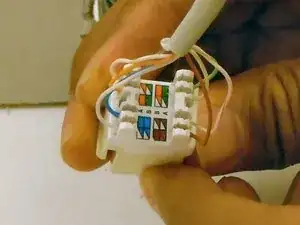

Осмотрите проводку и запомните порядок расположения проводов.
Шаг 4

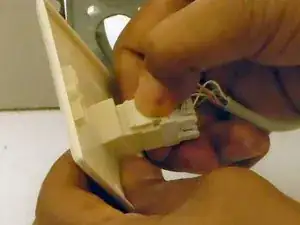

Удалите провода из старой розетки, аккуратно вытащив их из посадочных отверстий разъёма.
Шаг 5

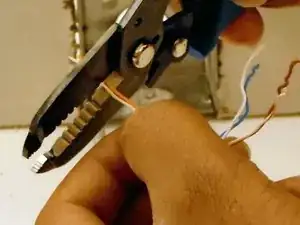

Обрежьте концы проводов в том месте, где они были ранее подключены, чтобы обеспечить надёжное соединение с новой розеткой.
Шаг 6

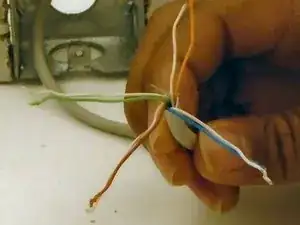

Разделите провода на соответствующие пары и скрутите их вместе до примерно 1,3 см от концов.
Шаг 7

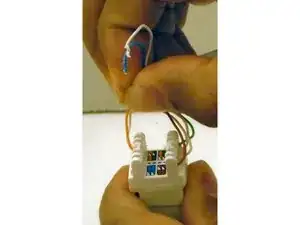

Используя пластиковый инструмент для вдавливания (обычно поставляется с новой розеткой), зафиксируйте подготовленные провода в соответствующих клеммах заменяемой розетки.
Шаг 8

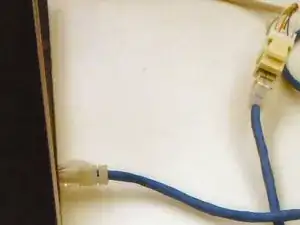

После установки всех проводов проверьте подключение Ethernet с помощью заведомо исправного кабеля Cat5e и рабочего устройства, например ноутбука.
Шаг 9

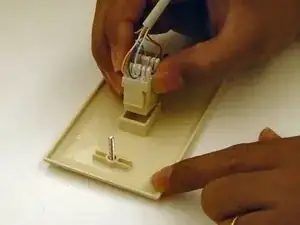

После подтверждения корректного соединения защёлкните новую розетку в лицевой панели.
Шаг 10
Аккуратно поместите проводку Cat5e обратно в стену и прикрутите лицевую панель к стене.
Шаг 11

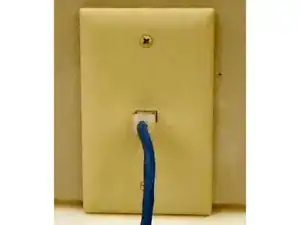

Подключите ваше Ethernet-устройство — теперь вы готовы к работе в сети.
Заключение
Если возникают проблемы, попробуйте следующие шаги по диагностике: (1) попробуйте другое устройство на случай, если тестируемое устройство неисправно; (2) затем попробуйте другой Ethernet-кабель; наконец, (3) убедитесь, что при закручивании розетки вы не сместили провода. Если всё работает как должно, вы успешно заменили розетку Cat5e.
Перевод руководства с ifixit.com
