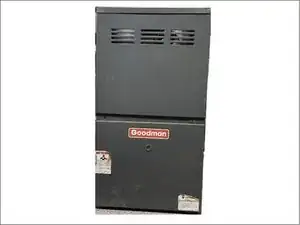

Замена мотор-колеса (вентилятора) печи Goodman

Перед началом работы убедитесь, что питание устройства и/или розетки отключено.

Рекомендуется использовать перчатки, чтобы избежать порезов о острые кромки.

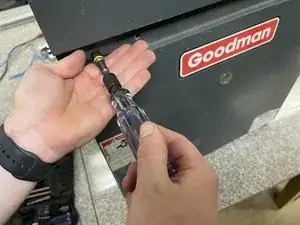

Выверните два винта, расположенные на задней стороне корпуса.

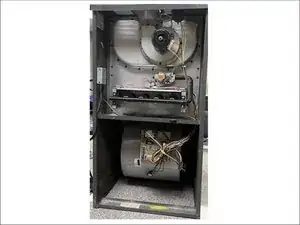

Снимите дверцы и отложите их в сторону.

Проще всего выполнить этот шаг с отверткой 3/8".

Настоятельно рекомендуется сделать фотографию схемы проводки перед отсоединением для ориентира при подключении нового мотора.

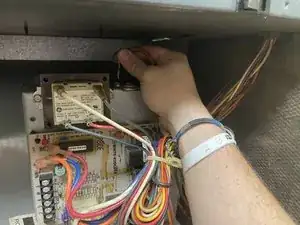

Отсоедините коричневый провод от верхней части мотора.

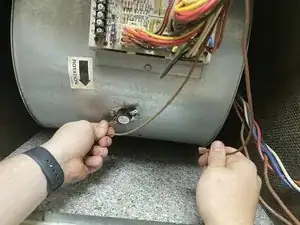

Отсоедините второй коричневый провод от нижней части блока.

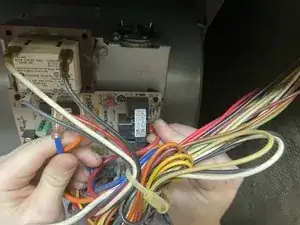

Снимите белый, синий, красный, оранжевый и черный провода с платы управления.

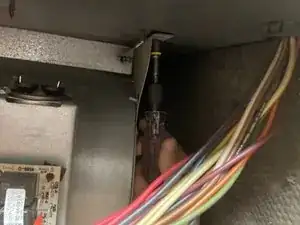

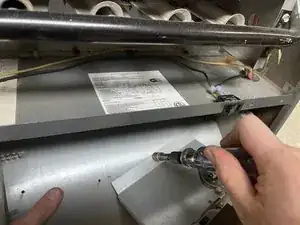

Выверните оба винта, соединяющие плату с цилиндрическим корпусом мотора.

Винты расположены на верхней и нижней сторонах пластины, удерживающей плату.

Отверните цилиндрический кожух мотора от корпуса устройства.

На каждом боку верхнего угла корпуса находятся по два винта.

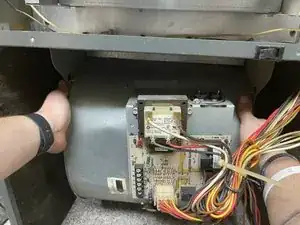

Возьмите контейнер мотора обеими руками и вытяните его из корпуса.

Отложите плату в сторону.

Поставьте контейнер мотора на бок так, чтобы провода смотрели вверх.

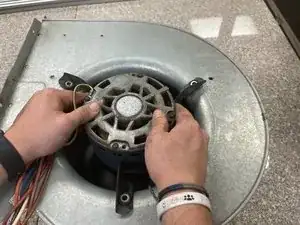

Выверните 3 винта, крепящие мотор к кожуху.

Выведите желтый провод из винтового зажима.

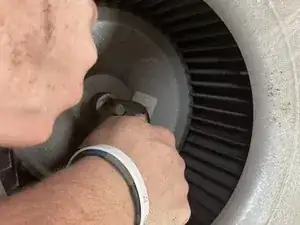

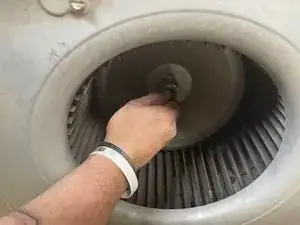

С помощью гаечного ключа снимите болт с вала мотора, расположенного с противоположной стороны.

Если на валу мотора есть ржавчина, можете использовать наждачную бумагу для её удаления — это упростит снятие мотора.

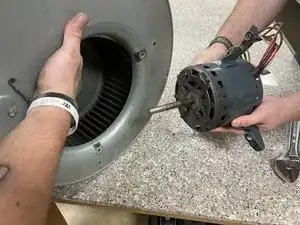

Крепко возьмитесь за мотор со стороны, где ранее были винты, и потяните, чтобы вынуть его.

Белая наклейка на боковой стороне мотора содержит его модельный номер, который можно использовать при заказе замены.

Вставьте новый мотор в корпус.

Убедитесь, что провода расположены спереди сборки.

Затяните болт на валу мотора, который вы снимали на предыдущем шаге.

Можно сначала вкрутить болт вручную, а затем окончательно затянуть гаечным ключом.

Перед затяжкой ключом убедитесь, что плоская поверхность вала совмещена с отверстием под винт.

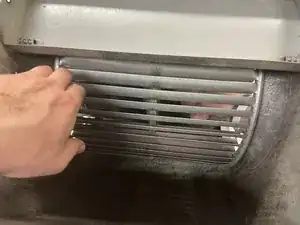

Убедитесь, что лопасти вентилятора свободно вращаются перед продолжением работ.

При проверке лопастей держите руки развернутыми или наденьте перчатки, чтобы избежать травм.

При подключении проводки используйте сделанную ранее эталонную фотографию.
