Как заменить клавиши на клавиатуре пианино Yamaha PSR-330
Если у вас старшая модель клавиатуры, например Yamaha PSR-330, ей может потребоваться замена или ремонт клавиш. Клавиши могут заедать, покрываться пылью и даже ломаться физически. С этим руководством вы сможете снять клавиши для замены или провести тщательную чистку, чтобы начать заново.
Шаг 1

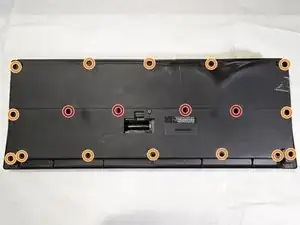

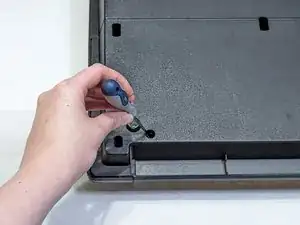

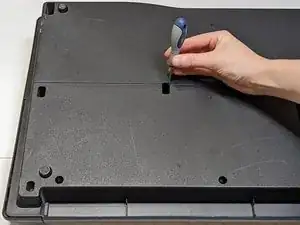

Отключите питание и переверните клавиатуру.
Удалите 4 внутренних винта 25 мм с помощью крестообразной отвертки.
Удалите остальные винты 7 мм с помощью крестообразной отвертки.
Шаг 2

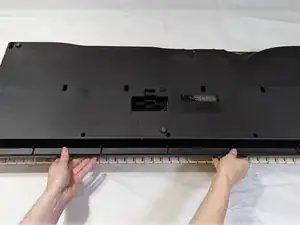

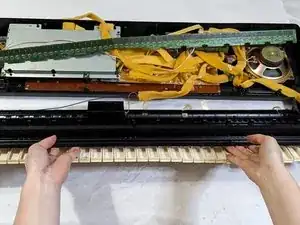

Осторожно снимите заднюю крышку обеими руками снизу.
Задняя крышка соединена ленточным кабелем, поэтому удерживайте её устойчиво перед продолжением.
Шаг 3

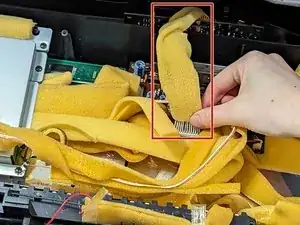

Удерживая заднюю крышку, отключите ленточный кабель, соединяющий переднюю и заднюю крышки.
Отложите заднюю крышку в сторону.
Шаг 4

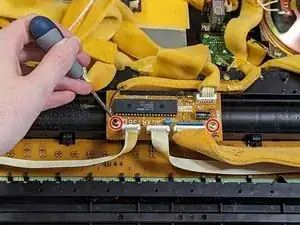

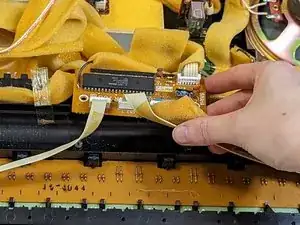

Снимите оба винта 7 мм Phillips #1 с печатной платы XR736(C).
Осторожно отодвиньте печатную плату XR736(C) от контактной панели.
Шаг 5

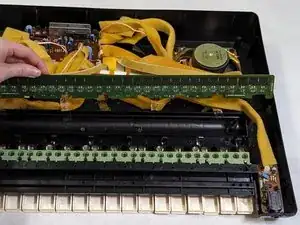

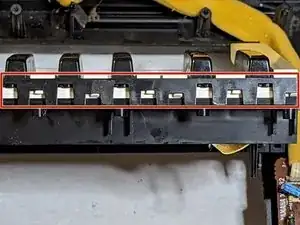

Нажмите на чёрные защёлки на контактной панели.

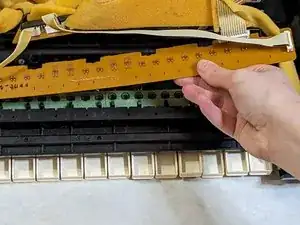

Начиная с концов, аккуратно снимите контактную панель, покачивая её.
Осторожно с маленькими чёрными крючками внизу. Они хрупкие.
Шаг 6

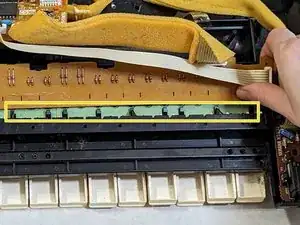

Переверните контактную панель.

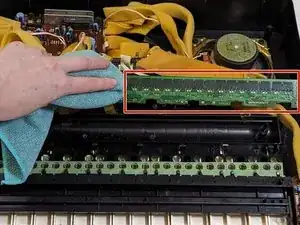

С помощью чистой ткани удалите пыль с контактной панели и силиконовых вкладышей.
Шаг 7

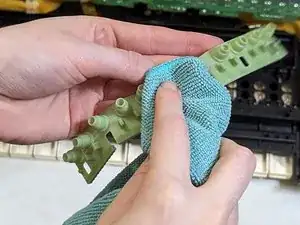

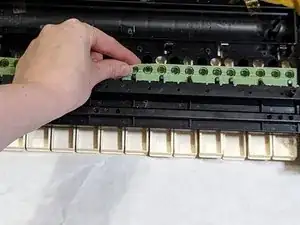

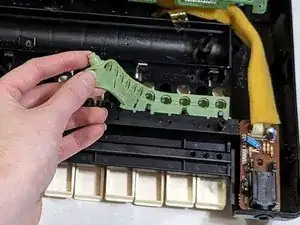

Снимите силиконовые вкладыши и очистите другую сторону от пыли.
Отложите их в сторону.
Шаг 8
Удалите винт(ы) 10 мм Phillips #1 из корпуса.
Винты находятся посередине и над клавишами.

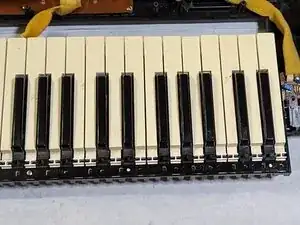

Переверните клавиши правильной стороной вверх.
Шаг 9

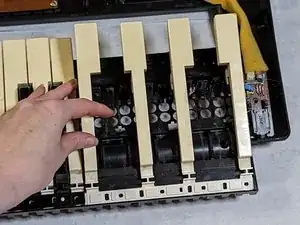

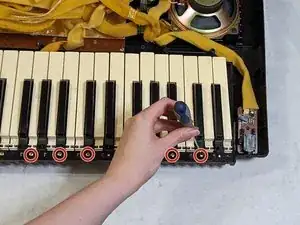

Снимите винты 7 мм Phillips #1, удерживающие клавиши вместе.
Снимайте клавиши секциями, используя обе руки.

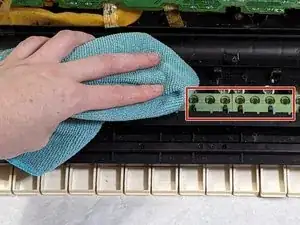

Очистите область чистой тканью и/или сжатым воздухом.
Шаг 10

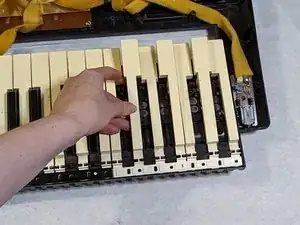

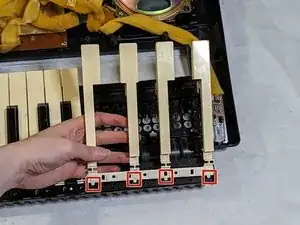

Используя вкладки на клавишах, вставьте их в соответствующие слоты.
Шаг 11
Устанавливайте набор клавиш по одной.
Два набора белых клавиш располагаются снизу, а набор чёрных клавиш — сверху.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
