Как уменьшить уровень шума ChiliCube заменой вентиляторов
В этом руководстве описано, как разобрать блок охлаждения ChiliCube и заменить вентиляторы.
Пожалуйста, ознакомьтесь также с моим руководством по разборке ChiliCube. Руководство по разборке содержит дополнительную информацию о ChiliCube, которая не поместилась в этом руководстве по ремонту/замене.
Полностью прочитайте это руководство перед заказом запчастей. Обязательно ознакомьтесь с комментариями других участников iFixit. Пользователь Spectacle в частности сделал некоторые вещи иначе, и это может сэкономить вам время и/или избежать проблем. Надо просмотреть нижнюю часть каждого шага и развернуть комментарии, чтобы их увидеть.
Количество деталей приведено исходя из ремонта одного куба; если вы заменяете вентиляторы в двух кубах, удвойте количество деталей.
Эта починка значительно сложнее, чем замена вентилятора в компьютере.
Это не такое простое решение, как хотелось бы.
С точки зрения замены вентилятора (или любого другого ремонта) ChiliCube плохо спроектирован, что делает эту замену более трудной, чем можно было бы ожидать.
Предупреждение:
Инструкции по установке 3-позиционного переключателя включают шаги, которые нарушают или обходят «ров» в деке, отделяющий резервуары и горловину заливки сверху от электроники внизу. Разрез во фланце и отверстия для стяжки, описанные в последующих шагах, могут позволить внутренним проливам или утечкам попасть в область электроники. Если вы хотите установить более тихие вентиляторы, но сохранить тот же уровень безопасности, возможно, стоит не выполнять установку 3-позиционного переключателя как описано (или просто использовать другой тип вентилятора без переключателя).
Примечание: Описывается блок нагрева/охлаждения, который является частью системы ChiliPad / ChiliCube второго поколения (выпущенной примерно в 2014 году), а не устройство первого поколения (преимущественно продаваемое до 2015 года), которое было более приземистым и имело ручку сверху.
Шаг 1

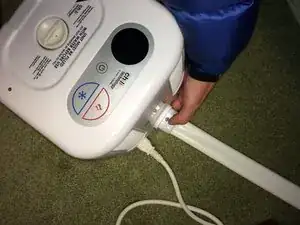

Отключите питание.

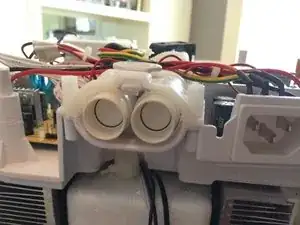

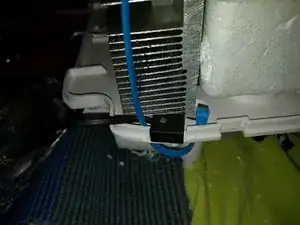

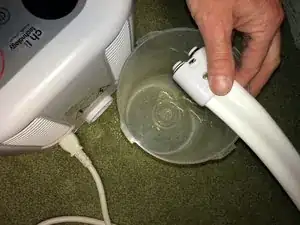

Отсоедините циркуляционную трубку.
Возможно, вам понадобится небольшой контейнер, чтобы поместить в него конец трубки — часто перед вытягиванием затычки немного потечет.
Шаг 2

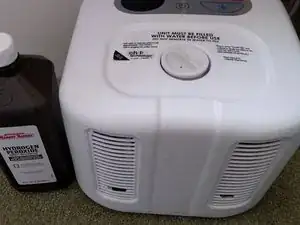

Решать вам, сливать ли сначала воду из куба. Если не сливаете, поставьте его на неглубокий противень, чтобы поймать возможные капли. Преимущество не сливать — вы сможете протестировать вентиляторы до окончательной сборки. (Насосы и вентилятор не будут работать, если резервуар пуст.)

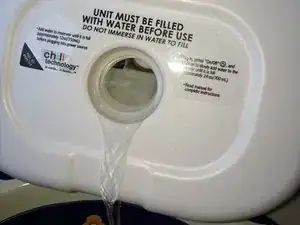

Если решили слить, отнесите куб к раковине, открутите крышку и вылейте воду из блока.
Возможно, стоит вставить пальцы в два отверстия для циркуляционной трубки, чтобы открыть те клапаны и слить воду с стороны насоса.
Шаг 3


Переверните устройство.

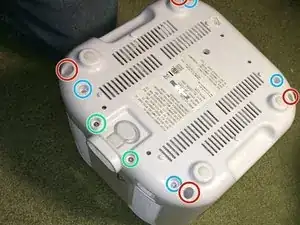

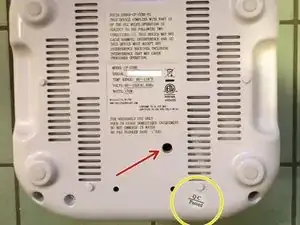

Подденьте лезвием под наклейку QC — она скрывает одно из отверстий под винт. Поставьте наклейку на одну из этикеток для дальнейшего использования. Если хотите, можно создать видимость, что устройство не открывали.
Удалите 10 винтов. Четыре из них находятся в глубоких узких отверстиях, предположительно чтобы препятствовать небрежному ремонту. Вы обнаружите, что большинство обычных крестовых отверток №2 недостаточно длинные и/или узкие.
Отверстие, на которое указывает красная стрелка, не является отверстием для винта.

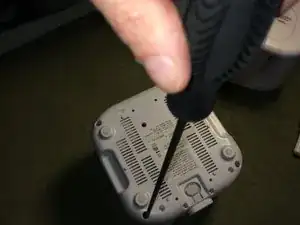

Отвертка с крестообразным шлицем №2 должна иметь стержень длиной не менее 8 дюймов. Если у вас есть изолированная электротехническая отвертка, которая, возможно, достаточно длинна, она, вероятно, слишком широкая для этого отверстия.
Шаг 4

После выкручивания вы можете снять нижнюю часть корпуса с куба.
Шаг 5

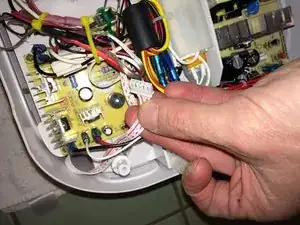

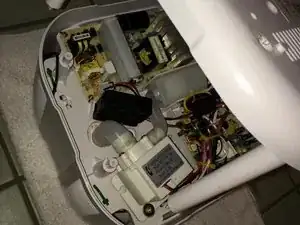

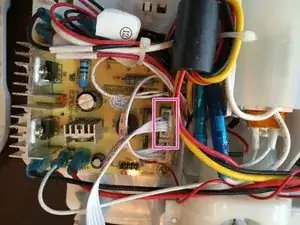

К верхней части корпуса прикреплена небольшая плата для кнопок и индикатора. Она соединена с основной платой блока небольшим кабелем.
Отсоедините разъем этого тонкого ленточного кабеля от основной платы внизу блока (которая теперь обращена к вам).
Разъем должен вытаскиваться без каких-либо дополнительных фиксаторов.
Шаг 6

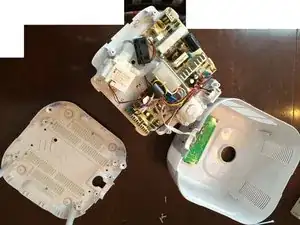

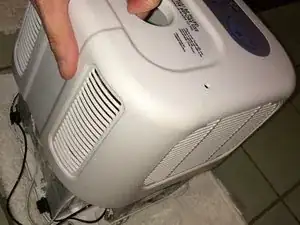

Переверните куб (осторожно поддерживая внутренний механизм — он уже не прикреплён к корпусу) и затем снимите корпус. Не рвите корпус резко — управляющий кабель мог застрять под ним, даже если вы его отсоединили.
Переверните куб снова, чтобы платы и насос снова оказались сверху.
Шаг 7

Инструкции написаны так, как если бы вы меняли только один вентилятор, но, возможно, имеет смысл выполнить эти шаги для обоих вентиляторов одновременно.

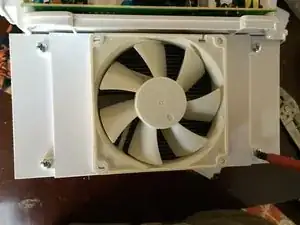

Два винта, поддерживающие вентилятор, находятся со стороны радиатора на кронштейне/жаровом кожухе, поэтому сначала снимаем кронштейн, чтобы затем добраться до этих винтов.
Снимите четыре винта, крепящие кронштейн/кожух к радиатору.
Отведите кронштейн/кожух в сторону. Может потребоваться больше усилий, чем хотелось бы. Это нормально. Попробуйте также сдвигать его из стороны в сторону.
Шаг 8

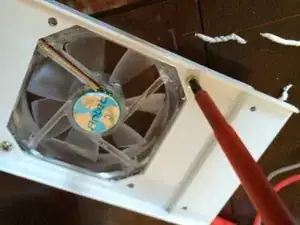

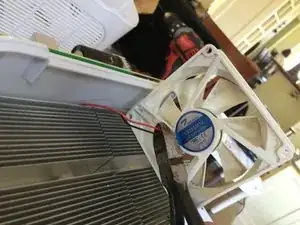

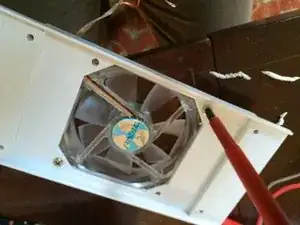

Вероятно, на каждый вентилятор будут по два коротких винта такого типа.
Обратите внимание, что на фото показана установка нового вентилятора; старые вентиляторы белого цвета.
Шаг 9

У вас есть несколько вариантов по тому, сколько оригинальной проводки повторно использовать. См. моё руководство по разборке для дополнительных сведений о проводке вентилятора. К сожалению, устройство сконструировано так, что аккуратно заменить вентиляторы практически невозможно.
Во всех методах вы будете обрезать провода, идущие к вентиляторам.
Вы можете либо повторно использовать существующий женский 2-контактный разъём, либо купить новый. Эти инструкции написаны исходя из того, что вы купили новый разъём и собираете вентиляторы с новым жгутом проводов.
Этот метод имеет преимущество в том, что вы сможете протестировать сборку вентиляторов/жгута до окончательной сборки корпуса, заполнения водой и обнаружения, что что-то не работает. (...И промыть, и повторить, и снова промыть, по опыту автора.)
Шаг 10

Новый вентилятор в этом руководстве — Antec TriCool 92 мм для корпуса компьютера с трёхскоростным переключателем. Если вы используете другой 92 мм вентилятор, просто пропустите инструкции по расположению трёхпозиционного переключателя.
На этом вентиляторе я сначала присоединил «переходник», который адаптирует 3-контактный разъём вентилятора к старому 4-контактному разъёму типа molex. Это помогает определить, какие проводники являются положительными, отрицательными и датчиком скорости, так как на новых вентиляторах проводники не были промаркированы цветом. (Датчик скорости здесь не будет использоваться)

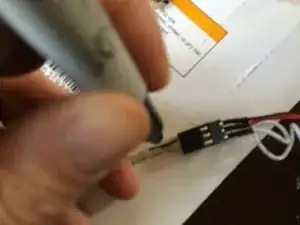

Отметьте на новом вентиляторе, какой проводник чёрный (отрицательный), а какой положительный (красный).

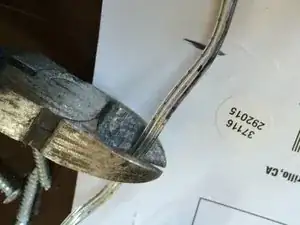

После того как вы отметили кабель, отрежьте 3-контактный разъём.
Шаг 11

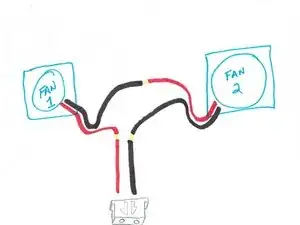

Грубый рисунок того, как нужно соединить вентиляторы по кабелю. Решение о способе соединения оставляю за вами. Сплетайте с помощью зажимов или паяйте и закрывайте термоусадочной трубкой. Оставьте достаточно запаса длины кабелей — он потребуется больше, чем вы думаете.
Как указано в списке деталей, 3-контактный в 2-контактный адаптер будет вскрыт — на самом деле вам нужен только один 2-контактный разъём, а 3-контактные разъёмы будут отброшены.
Вы можете оставить разъёмы новых вентиляторов подключёнными и сделать систему так, чтобы при выходе одного из вентиляторов из строя требовалось лишь заменить вентилятор без обрезки провода, но тогда вам понадобятся по два 3→2-контактных адаптера на куб.
Когда два вентилятора и разъём собраны, проверьте правильность подключения, измерив сопротивление между чёрным и красным контактами на разъёме мультиметром. При правильном подключении цепь не должна быть разомкнутой — должно наблюдаться некоторое сопротивление.
Разумеется, если у вас есть источник постоянного тока 24 В, вы можете протестировать вентиляторы таким образом, либо подключить их к кубу, включить устройство (в баке должна быть вода, устройство должно стоять в нормальном положении и плата управления должна быть вновь подключена).
Шаг 12

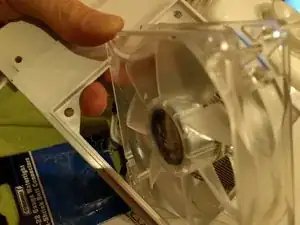

Если вы выбрали трёхскоростной вентилятор, используемый здесь, просмотрите дальнейшие инструкции, чтобы увидеть, где будет располагаться переключатель, затем прикрепите вентилятор соответствующим образом к кронштейну/панели кожуха.
Обратите внимание на направление установки вентилятора. Сторона с выводом кабеля к мотору (и обычно единственной этикеткой или более оформленной наклейкой на втулке), должна быть обращена внутрь, в сторону радиатора и кронштейна/панели кожуха.
Не паникуйте, если кажется, что кабель нельзя протянуть через кожух правильно. Вы можете пройти целым вентилятором через отверстие в кожухе под углом 45°.
Шаг 13

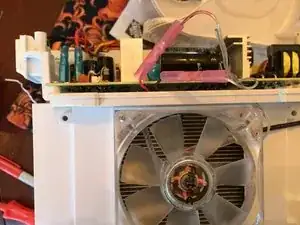

Кажется, устанавливается легче, чем снимался.
Обратите внимание: кабель для трёхпозиционного переключателя огибает угол вправо. Вентилятор на этой фотографии имеет немного другое расположение проводки, чем описано в тексте.
Шаг 14


Внимание. При обрезке этого фланца (и сверлении отверстий на следующем шаге) вы лишаете это устройство одной из защитных функций. В случае внутренних протечек или пролива воды через горловину, вода теперь не будет задерживаться под палубой и может стечь на область электроники.
Если вы хотите сохранить функцию удержания воды, устанавливайте трёхпозиционные переключатели иначе или используйте вентиляторы без переключателей.

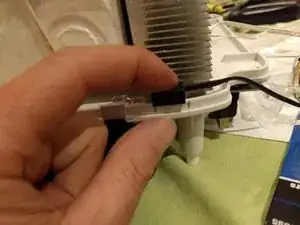

Трёхпозиционный переключатель будет располагаться так, чтобы вы могли изменять положение, протыкая отверстие в решётке кончиком карандаша после сборки куба.

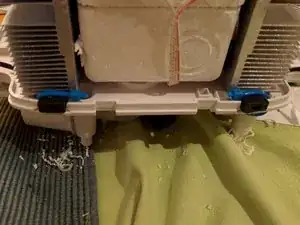

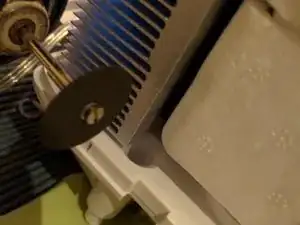

Вы можете использовать инструмент dremel для вырезания части фланца вокруг палубы. Позиционируйте переключатель и отметьте — он будет располагаться прямо за решёткой на передней стороне куба в его обычном положении.
Шаг 15


Опять же, если вы хотите сохранить функцию удержания воды, не сверлите эти отверстия.
Возможно использование силиконового герметика для запечатывания этих отверстий и вокруг переключателей. Однако трудно гарантировать надёжность таких уплотнений.

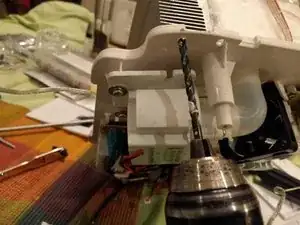

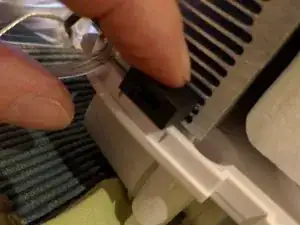

Просверлите по одному небольшому отверстию на каждом конце в месте установки переключателя, а затем проденьте стяжку для фиксации переключателя на месте.
Шаг 16

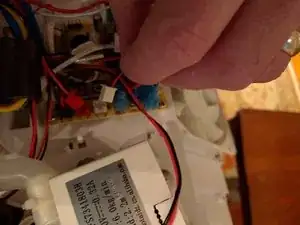

Если вы ещё не тестировали вентиляторы, рекомендуется подключить разъём к штырькам вентилятора на плате, налить воду в бак и временно снова подключить ленточный разъём к панели управления.
Вам придётся перевернуть куб в нормальное положение, чтобы поплавковый выключатель зафиксировал наличие воды в резервуаре. Это означает, что куб будет стоять на открытых печатных платах.
Будьте осторожны, приближая руку к блоку питания, когда устройство подключено к сети!
...И если вы ставили его на противень, найдите полотенце или что-то непроводящее, чтобы устройство не стояло на металле, прежде чем включать его в розетку.
После всего этого, при подключении и включении с помощью панели управления на верхней части, вентиляторы должны вращаться.
Пожалуйста, рассмотрите возможность нажатия кнопки «AtaBoy» ниже, даже если вы не собираетесь делать ремонт. Эта статья заняла огромное количество времени на фотографирование и написание, и мне приятно видеть, сколько людей её прочитало (пока 42!). Если вы выполните ремонт, пожалуйста, оставьте комментарий (плюс или минус) — вы сильно поможете следующему человеку. Передайте должное!
Шаг 17

Отключите устройство после тестирования, снова отсоедините шлейф и переверните его вверх дном.
Прикрепите новый кабель, чтобы он не болтался.
Возможно, вы обнаружите, что трёхпозиционные переключатели испытывают чрезмерное давление со стороны защитной решётки; в таком случае можно срезать одну ребро решётки с каждой стороны, чтобы защитить переключатели.
Экспериментируйте с трёхпозиционным режимом для вентиляторов. Средний режим, похоже, работает вполне нормально, но если шум вам сильно мешает, начните с низкого. На этом этапе насос и третий вентилятор в целом начинают издавать больше шума.
Если вы установили настройку температуры на «LO», возможно, потребуется увеличить скорость вентиляторов, чтобы поддерживать максимально возможное отведение тепла.
Если у вас происходят внезапные перегревы, требующие немедленного охлаждения, может потребоваться включить вентиляторы на высокую скорость, хотя тепловая инерция всей системы должна смягчать такие скачки температуры.
Пользователи, выбирающие более высокую целевую температуру (особенно выше окружающей), вероятно, обнаружат, что им не нужны более высокие скорости.
Заключение
Для сборки устройства обратно выполните эти инструкции в обратном порядке.
