Замена ведущих шестерней Propel Gyro‑X Drive
Возможно, вам потребуется заменить ведущие шестерни вертолёта, если они повреждены или срезаны. Замена шестерен требует полной разборки вертолёта, поэтому поместите мелкие детали и винты в надёжное место, чтобы не потерять их.
Шаг 1
Связи стабилизации легко ломаются. Будьте осторожны при их отщёлкивании.
Разместите пинцет по бокам связей и тяните прямо от верхней точки соединения.
Шаг 2
Снимите два винта Phillips #00 длиной 6,0 мм с роторных креплений.
Шаг 3
Оттяните роторы от монтажных кронштейнов.
Шаг 4
Снимите два винта Phillips #00 длиной 5,0 мм с роторных креплений.
После удаления винтов лопасти отвалятся.
Шаг 5
Найдите выступы по обеим сторонам вертолёта.
Шаг 6
Снимите корпус с выступов с обеих сторон.
Шаг 7
Сдвиньте переднюю часть носа назад в сторону хвоста вертолёта.
Нажмите на корпус и оттяните его от основания так, чтобы оба паза прошли над крючками на нижней части вертолёта.
Шаг 8

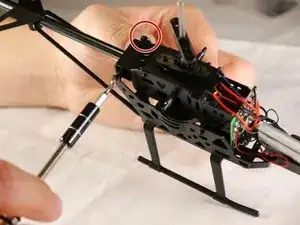

Снимите два винта Phillips #00 длиной 8 мм между корпусом двигателя и корпусом вертолёта.
Шаг 9

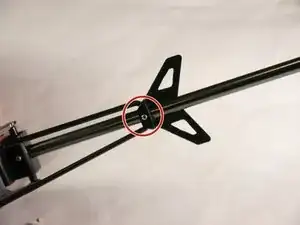

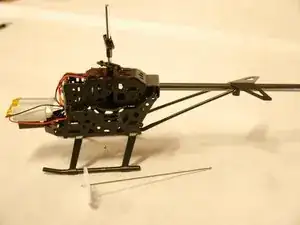

Снимите винт Phillips #00 длиной 4 мм с хвостовой части.
Шаг 10

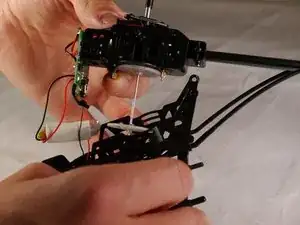

Используйте пальцы, чтобы освободить корпус двигателя от основания, отгибая пластиковый корпус наружу у каждого из четырёх выступов.
Поднимите корпус двигателя вверх от основания.
Ведущая шестерня выйдет, когда вы поднимете корпус двигателя.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
