Замена микрофона ANKER SoundCore
Микрофон в этом устройстве расположен на плате, под динамиками и креплением динамика.
Перед заменой рекомендуем ознакомиться с руководством по устранению неполадок этого устройства.
Эта процедура необходима, если микрофон повреждён и не позволяет пользователю совершать звонки через устройство. Для выполнения потребуется инструменты для открытия динамика и отвинчивания крепёжных винтов. Также рекомендуется иметь опыт пайки.
Шаг 1

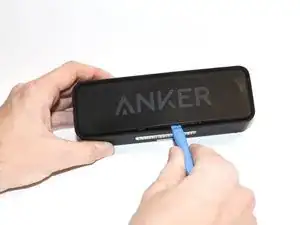

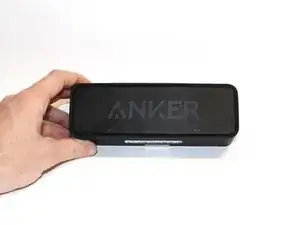

Используйте пластиковый инструмент для вскрытия, чтобы поддеть экран.

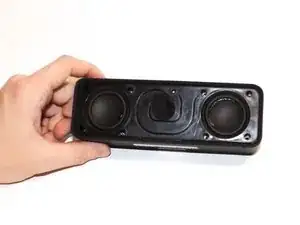

Снимите экран с устройства.
Шаг 2

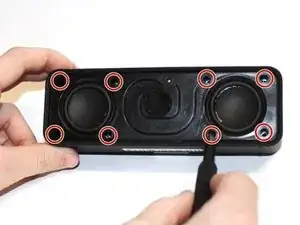

Отвинтите восемь 10 мм винтов, фиксирующих крепление динамика к корпусу динамика, используя крестовую отвёртку Phillips #0.
Шаг 3

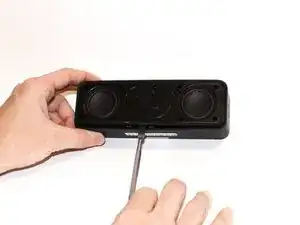

Используйте металлическую лопатку, чтобы приподнять и снять крепление динамика.
Убедитесь, что все провода остаются надёжно закреплёнными в устройстве.
Шаг 4

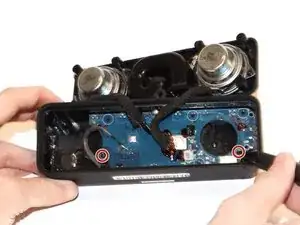

Отвинтите два 8 мм винта с платы, используя крестовую отвёртку Phillips #0.
Шаг 5

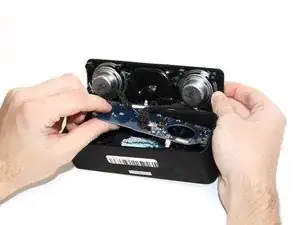

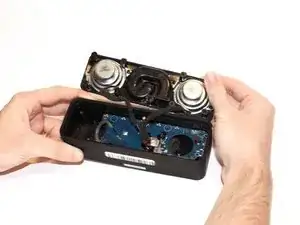

Осторожно извлеките плату из корпуса динамика.
Шаг 6
Распаяйте два контакта, соединяющие микрофон с платой.

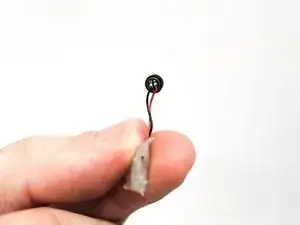

Снимите микрофон с платы.
Для получения помощи по пайке и распайке следуйте этому руководству.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
