Замена материнской платы Anker Soundcore Flare Mini
В этом руководстве показано, как заменить материнскую плату в Anker Soundcore Flare Mini A3167.
Материнская плата является важной печатной платой в большинстве компьютеров и электроники. Она соединяет все электронные части динамика, что делает ее одной из самых важных компонентов устройства.
Перед началом замены убедитесь, что динамик выключен и отключен от электросети.
Шаг 1

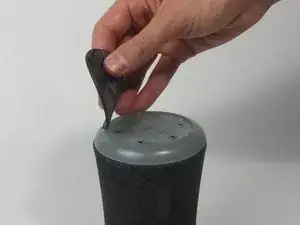

Резиновая крышка динамика приклеена.

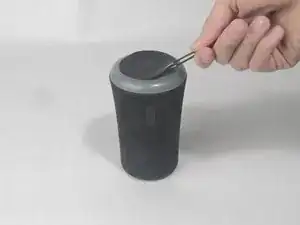

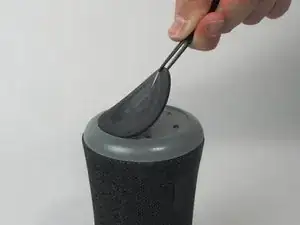

Используйте пинцет, чтобы отклеить резиновую крышку от нижней части динамика.
Шаг 2

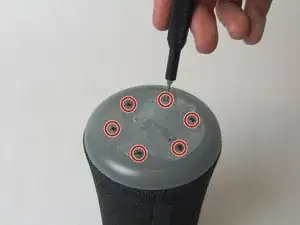

Удалите шесть винтов по 10 мм, удерживающих пластиковую крышку, с помощью отвертки Phillips #1.

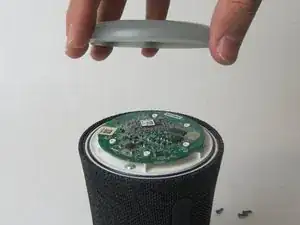

Вытяните пластиковую крышку с нижней части динамика.
Шаг 3

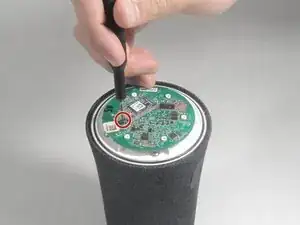

Удалите единственный винт по 10 мм, удерживающий материнскую плату, с помощью отвертки Phillips #1.

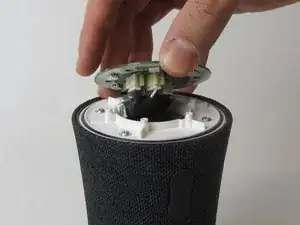

Поднимите материнскую плату.
Материнская плата все еще подключена к нескольким проводам снизу.
Шаг 4

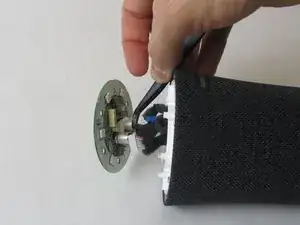

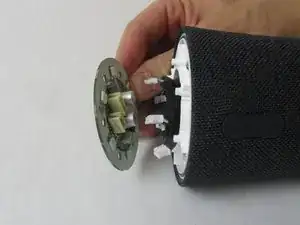

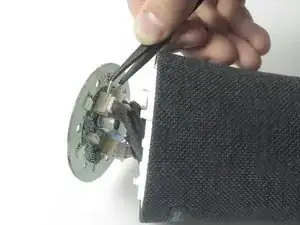

Используйте пинцет, чтобы надежно схватить пять разъемов питания и отсоединить их от задней части материнской платы.
При удалении разъемов питания не тяните за провода.

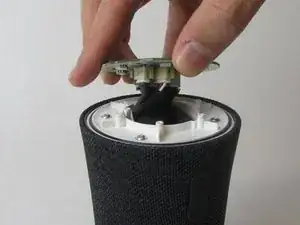

Удалите материнскую плату из динамика.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
