Замена переключателя механической клавиатуры Royal Kludge RK71
Клавиатура Royal Kludge RK-71 — механическая игровая клавиатура с поддержкой горячей замены переключателей; это означает, что при ремонте и замене переключателей пользователю легко вынуть переключатель с помощью съёмника переключателей.
Поскольку у RK-71 есть две продуктовые линии, важно убедиться, что ваша клавиатура поддерживает горячую замену, прежде чем следовать этому руководству. Цель горячезаменяемой клавиатуры — упростить ремонт и замену переключателя; процесс может быть умеренно сложным, поэтому рекомендуется иметь некоторый опыт разборки и ремонта устройств перед попыткой выполнить эту замену. Тем не менее, это руководство проведёт вас пошагово по очистке клавиатуры и замене переключателя.
Шаг 1

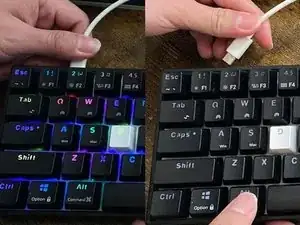

Отключите клавиатуру от любых подключений, отсоединив провод.
RK-71 поддерживает два режима подключения, то есть может подключаться проводом и по Bluetooth.

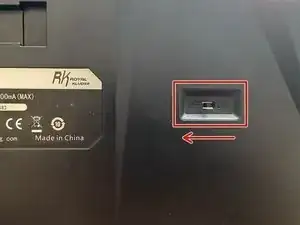

Убедитесь, что вы выключили тумблер питания, чтобы полностью отключить устройство.
Этот шаг необходимо выполнить перед любыми операциями по извлечению переключателя. Это мера предосторожности.
Шаг 2

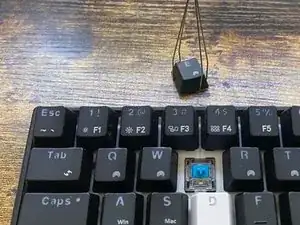

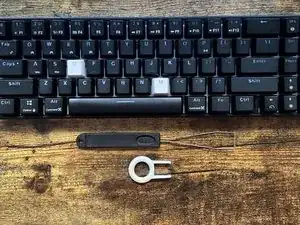

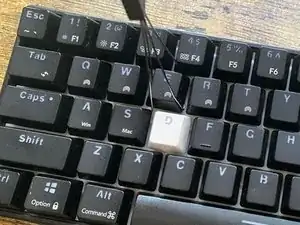

Используйте проволочный съёмник колпачков (показан на изображении), чтобы легко снять колпачки клавиш.
Зацепите съёмником противоположные углы колпачка клавиши, что позволит быстро потянуть его вверх для снятия.
Чтобы облегчить работу, снимите окружающие колпачки клавиш вокруг той, которую собираетесь ремонтировать.
Шаг 3

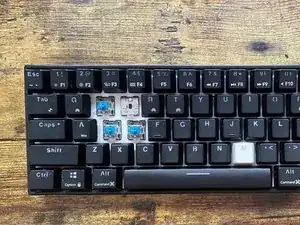

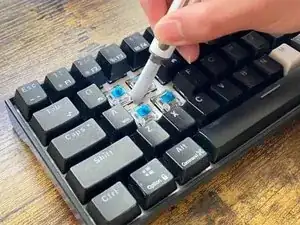

Перед удалением переключателя очистите внутреннюю часть клавиатуры.
Используйте щётку, чтобы удалить пыль, которая могла застрять, — она может повлиять на контакт и работу клавиши после установки новых переключателей.
Шаг 4

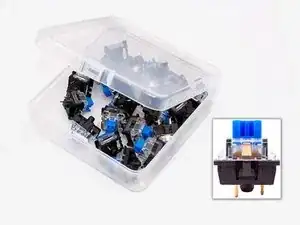

Подготовьте новые переключатели, которые заменят существующие.
В этом руководстве я заменю старый синий переключатель на новый синий переключатель.
Убедитесь, что количество контактов снизу переключателя соответствует количеству контактов на старом переключателе.
Шаг 5

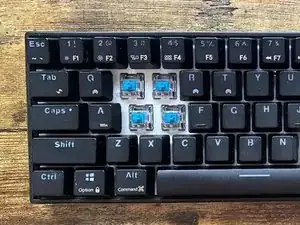

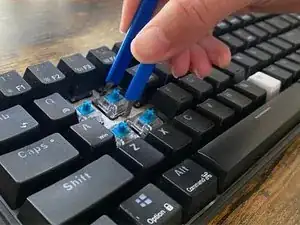

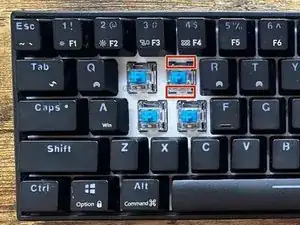

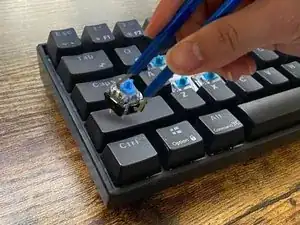

Зацепите съёмник переключателей за верхнюю и нижнюю части переключателя (обозначено красными квадратами).
Потяните переключатель строго вверх.
Переключатель должен легко вытащиться прямым движением вверх. Если нет, проверьте, действительно ли клавиатура поддерживает горячую замену.
После снятия проверьте, 3-контактный это переключатель или 5-контактный.
Для RK-71 я буду использовать синий 3-контактный переключатель. Однако, если вы захотите выбрать переключатель другого цвета, найдите его в 3-контактной версии.
Шаг 6
Посмотрите на нижнюю часть переключателей и найдите два металлических контактных штыря. Эти контакты соответствуют двум отверстиям в посадочном месте на плате клавиатуры, куда вы будете устанавливать переключатели.

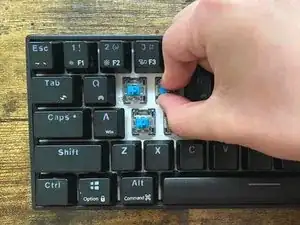

Выровняйте переключатель с разъёмом и аккуратно нажмите на его основание, чтобы два штыря заняли положение (не давите слишком сильно, иначе штыри могут сломаться).
Шаг 7

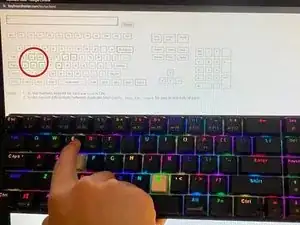

После установки переключателя подключите клавиатуру к компьютеру, чтобы протестировать его.
Когда переключатель правильно подключён, сигнал будет передан в тестер клавиатуры, и соответствующая клавиша на экране станет зелёной.

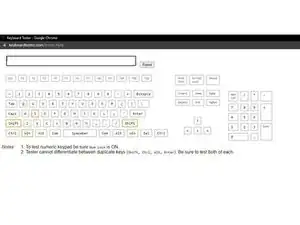

Используйте тестер клавиатуры для проверки.
Шаг 8

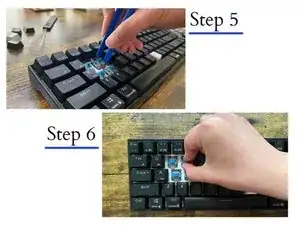

Если вы хотите заменить ещё какие‑либо переключатели, отключите клавиатуру и повторите шаги 5 и 6 для всех переключателей, которые нужно заменить.
После завершения снова подключите клавиатуру к устройству, чтобы проверить её работу.
Перевод руководства с ifixit.com
