Замена стереосистемы Honda CRV 2007–2011
В этом руководстве показано, как снять заводскую AM/FM магнитолу Radio 6 Disc CD MP3 Player 39100-SWA-A011-M1 OPT 1XN4 на Honda CRV 2011 года.
Со временем такие детали, как магнитола (также называемая автомобильной головной единицей) в автомобилях Honda, могут работать хуже, хотя обычно они прочные. К счастью, снятие панели магнитолы простое, поэтому вы можете извлечь магнитолу и CD-проигрыватель. Я пошагово объясню, как сделать это безопасно.
Стереосистема Вашего Honda CRV позволяет слушать радиостанции и компакт-диски. Иногда она может перестать работать из‑за внутренних неисправностей или проблем с проводкой.
Если стереосистема в Вашем Honda CRV 2011 года работает неправильно, например возникают проблемы с воспроизведением CD или настройкой станций, это руководство поможет снять блок, чтобы Вы могли заменить автомобильную магнитолу.
Перед началом убедитесь, что автомобиль полностью выключен, находится на парковке, и не вставляйте ключ в замок зажигания.
Шаг 1
Будьте осторожны: убедитесь, что автомобиль полностью обесточен и находится на парковке перед началом ремонта. Не вставляйте ключ в замок зажигания.

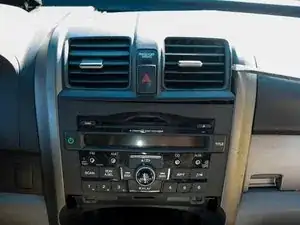

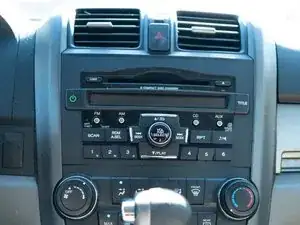

Найдите панель магнитолы, также известную как автомобильная головная единица, расположенную в центральной части приборной панели.
Шаг 2

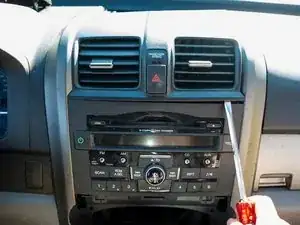

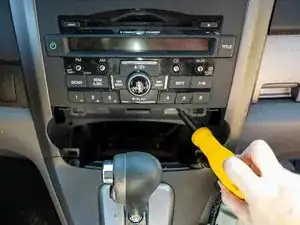

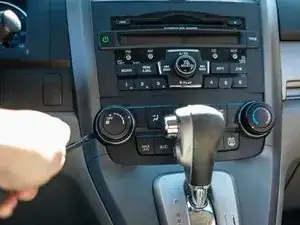

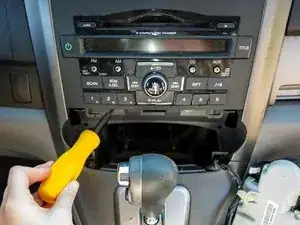

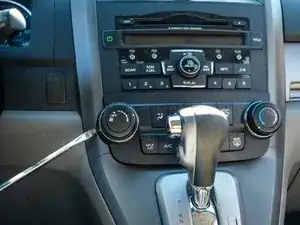

Используйте инструмент для снятия облицовки, чтобы ослабить и поддеть блок управления климатом, пока он не отстепнется от приборной панели.
Шаг 3

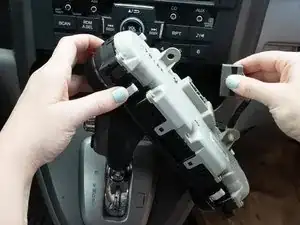

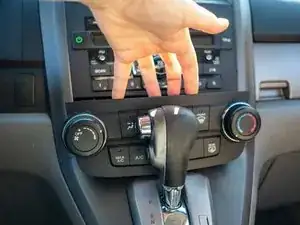

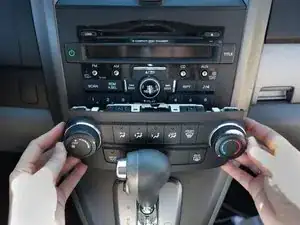

Потяните блок управления климатом руками вперёд и извлеките его.
Даже после ослабления блок управления климатом может быть трудно вытащить. Не бойтесь приложить усилие, чтобы извлечь его из приборной панели.
Шаг 4

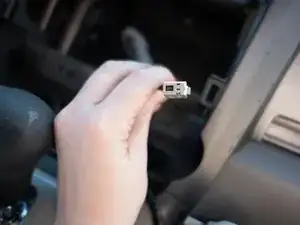

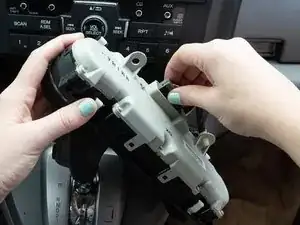

После извлечения блока управления климатом нажмите на защёлку разъёма, чтобы отсоединить провод питания блока с задней стороны.
Не тяните за сам кабель и не дергайте его: чрезмерная сила может повредить проводку.
Шаг 5

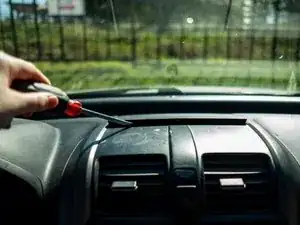

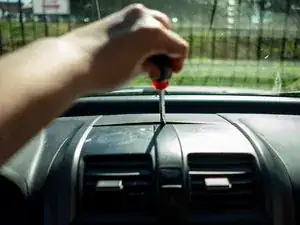

Используйте инструмент для снятия облицовки, чтобы выскоблить верхнюю панель над вентиляционными отверстиями климатической системы.
Начните с верхней центральной части, чтобы ослабить её.
Есть небольшой зазор, куда можно вставить инструмент для начала работы.
Шаг 6
Используйте инструмент для снятия облицовки, чтобы поддеть вентиляционное отверстие.
Вставьте инструмент вдоль нижней части и по бокам вентиляционных отверстий, аккуратно поддевая, пока оно не ослабнет.
Шаг 7

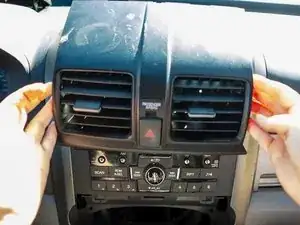

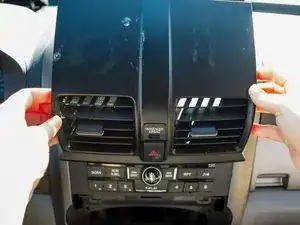

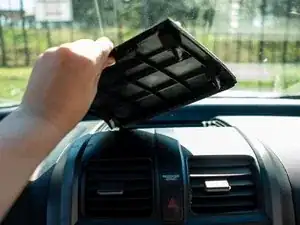

Потяните вентиляционные решётки к себе за боковые стороны.

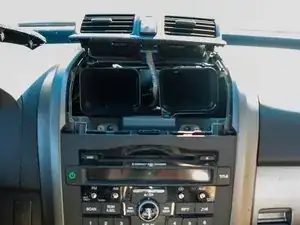

После ослабления блок вентиляции должен выйти легко. Положите его на приборную панель и уберите с дороги.
Шаг 8

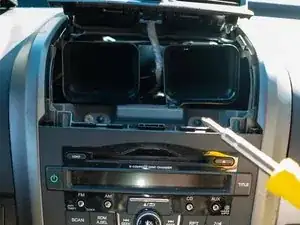

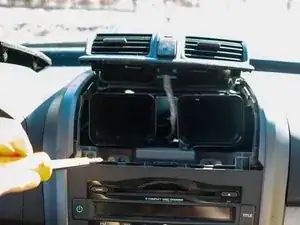

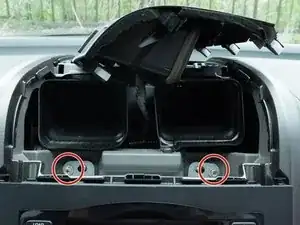

Отверткой Phillips #2 отвинтите два верхних винта 12 мм.
Шаг 9

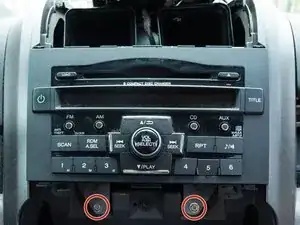

Отверткой Phillips #2 отвинтите два винта 12 мм под блоком магнитолы.
Шаг 10

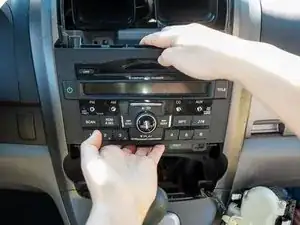

Пошатывая и потянув, выдвиньте блок магнитолы вперёд, пока он не освободится из приборной панели.
Шаг 11

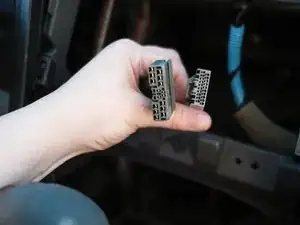

Нажмите на три защёлки разъёмов, чтобы освободить их из гнёзд, и снимите три серых кабеля с задней части магнитолы.
Будьте осторожны, чтобы не перегружать оголённые кабели при снятии; прикладывайте усилие только к пластиковым защёлкам.
Шаг 12

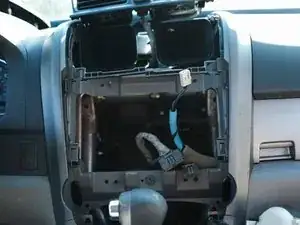

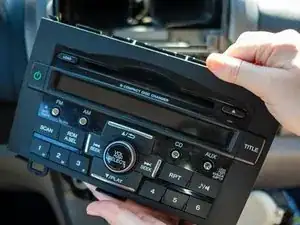

Снимите автомобильную магнитолу с приборной панели.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
