2009-2013 Honda Fit Замена фары
Это руководство проведёт Вас через процесс снятия и установки нового блока фары для Honda Fit 2013 года. Руководство подходит для всех моделей Honda Fit 2013 года и также должно применяться ко второму поколению Honda Fit (2009–2013).
Предупреждение:
- Если Вы заменяете разбитый блок фары после дорожно-транспортного происшествия, остерегайтесь осколков старой фары — они могут быть острыми. Удаляйте их осторожно.
Советы:
- Настоятельно рекомендую приобрести набор трещоток — это полезный набор инструментов, который пригодится во многих других случаях, и он недорогой.
- Также рекомендую постелить коврик или полотенце, на котором можно лежать при работе под автомобилем.
- Когда дойдёте до шага, где фара прикручена, проверьте, правильно ли работают фары. Снова снимать бампер будет трудоёмко, поэтому проверьте работу фар до окончательной сборки.
Перед началом ремонта поставьте автомобиль на парковку и выключите зажигание. Для дополнительной безопасности задействуйте стояночный тормоз.
Шаг 1

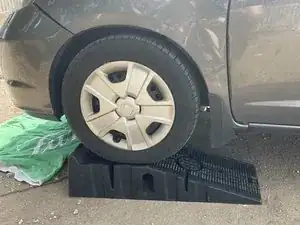

При помощи ассистента загоните передние колёса автомобиля на пандусы. Обязательно включите стояночный тормоз!
В качестве дополнительной меры безопасности подставьте под автомобиль опоры (стойки).
Опоры должны быть установлены под достаточно прочную часть, чтобы при падении автомобиля они не прошили кузов — либо под одно из штатных надёжных мест для домкрата, либо под неокрашенную часть рамы.
Шаг 2
Под капотом автомобиля спереди находится защита радиатора, прямо над эмблемой Honda.

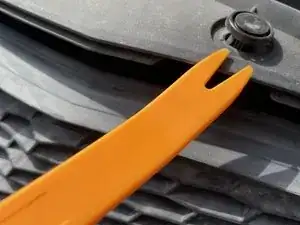

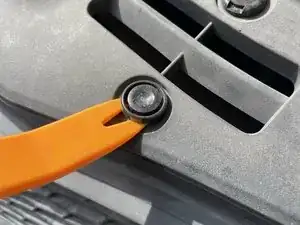

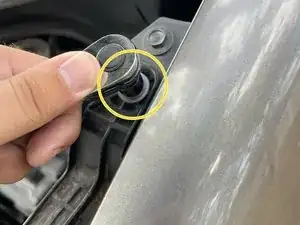

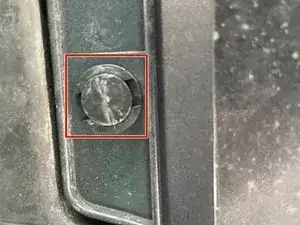

С помощью инструмента для удаления креплений подденьте фиксаторы. В зависимости от того, насколько крепление зафиксировано, можно попасть под наружное кольцо, если оно уже ослаблено. В противном случае подденьте штифт внутри кольца крепления.
Снимите защиту радиатора.
Шаг 3

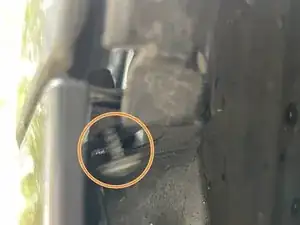

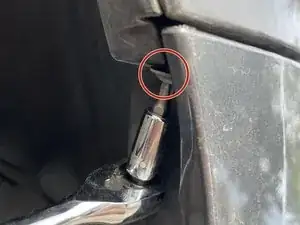

Над передними шинами используйте крестовую отвёртку Phillips #2 или трещотку с насадкой-крестовой отвёрткой, чтобы выкрутить винт, расположенный под местом стыка бампера и боковых панелей автомобиля.
Используйте крестовую отвёртку Phillips #2 или трещотку с насадкой-крестовой отвёрткой, чтобы снять винты как со стороны водителя, так и со стороны пассажира.
Обязательно положите эти винты в безопасное место — они понадобятся Вам позже.
Шаг 4

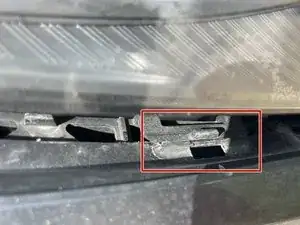

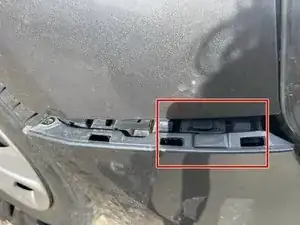

Используйте инструмент для съёма панелей, чтобы отщёлкнуть защёлки, крепящие бампер, и снять бампер.
Вы можете использовать тот же инструмент, что применяли на предыдущем шаге.
Для подъёма защёлок может потребоваться усилие, но будьте осторожны — защёлки могут сломаться при чрезмерном давлении.
Шаг 5

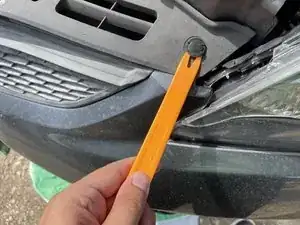

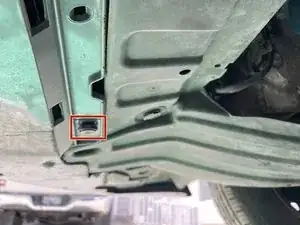

С помощью инструмента для удаления креплений снимите фиксаторы под бампером.
Вам не нужно снимать все фиксаторы — достаточно удалить столько, чтобы бампер отделился от передней части автомобиля.
Снимите или частично отодвиньте бампер.

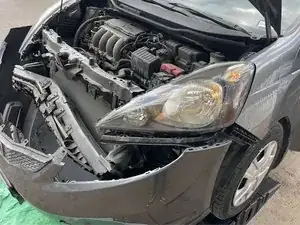

Теперь у Вас должен быть полный доступ ко всем винтам, удерживающим фару на автомобиле.
Если с автомобилем не было аварий, внешний вид может незначительно отличаться.
Шаг 6

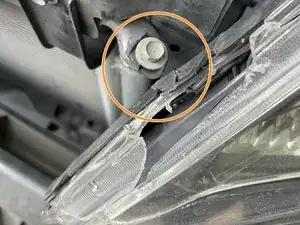

Используйте трещотку, чтобы выкрутить четыре болта 10 мм, удерживающие фару. Первый легко найти прямо над фарой рядом с боковой обшивкой.
Следующий находится в направлении внутреннего угла в верхней части фары. Третий — под ним.
Последний болт расположен сбоку фары ниже первого болта и рядом с боковой обшивкой.
Шаг 7

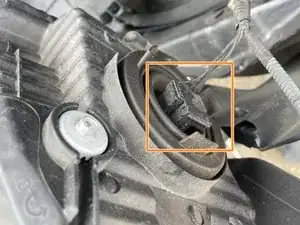

Когда фара будет освобождена от автомобиля, найдите три электрических разъёма, питающих лампы.
Снимайте разъёмы, начиная снизу и продвигаясь вверх.

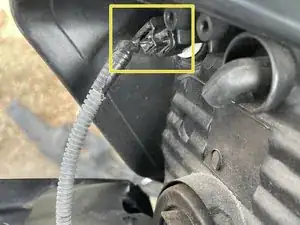

Чтобы снять первый разъём, нажмите на фиксатор, удерживающий его.

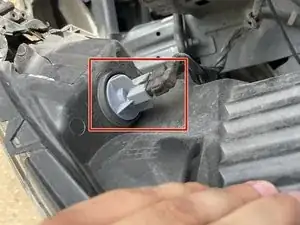

Вытяните следующий разъём прямо из гнезда.
Для последнего нажмите на фиксатор и извлеките его.
Шаг 8

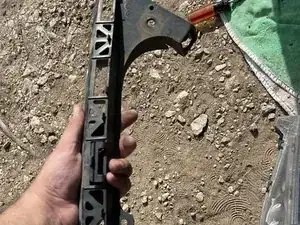

Используйте трещотку, чтобы выкрутить два винта 10 мм под фарой, чтобы освободить опорный элемент.

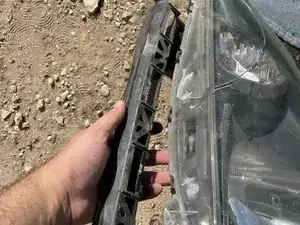

Эта деталь будет установлена на Вашу новую фару.
Опора удерживается двумя винтами 10 мм под фарой.
Перенесите опору на новый блок фары и снова закрепите деталь винтами.
Заключение
Это руководство показывает шаги по замене фары со стороны водителя. Тем не менее процесс одинаков для стороны пассажира.
Для сборки устройства следуйте указанным выше шагам в обратном порядке.
Перевод руководства с ifixit.com
