Замена разъема зарядки Toyota Tundra 2007–2013 годов
Если один или оба разъема зарядки (также известные как порты USB-C) в Toyota Tundra второго поколения (2007–2013) не заряжают устройства, воспользуйтесь этим руководством, чтобы заменить их.
Разъем зарядки позволяет подключить к машине разъем USB-C для таких целей, как зарядка устройств. Однако со временем он может выйти из строя из-за износа и потребует замены.
Перед использованием этого руководства обязательно очистите внутреннюю часть разъема зарядки: обычно скопившуюся пыль можно удалить антистатической щеткой или небольшим пылесосом для пыли. Убедитесь, что протестировали разъем зарядки с несколькими разными кабелями, чтобы убедиться, что именно он является неисправной деталью.
На девятом шаге потребуется снять изоляцию с проводов. На двенадцатом шаге нужно будет запаять два провода вместе. Кроме того, на тринадцатом шаге потребуется использовать термоусадочную трубку.
Перед началом работ поставьте автомобиль на стояночный режим (P), включите стояночный тормоз и выключите зажигание. Для дополнительной безопасности рекомендуется отключить аккумулятор автомобиля.
Шаг 1

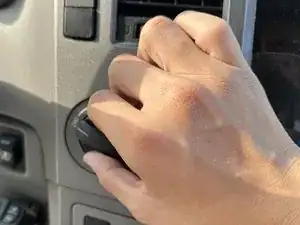

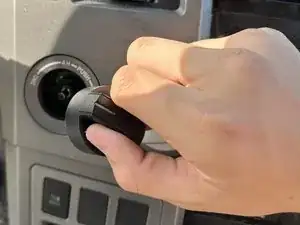

Снимите крышку переключателя слева от радио, повернув её в положение «2WD», и потяните прямо на себя.
Шаг 2

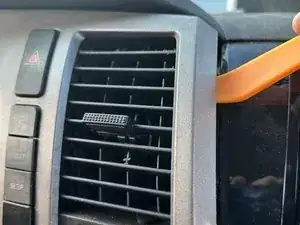

Используйте пластиковую лопатку, чтобы отделить часть панели приборов за рулевым колесом от остального корпуса автомобиля.

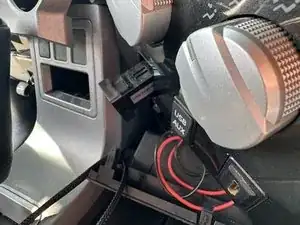

Отсоедините разъемы между панелью и остальной частью панели приборов.
Шаг 3
Вытяните самую дальнюю панель под радио рукой.
Шаг 4

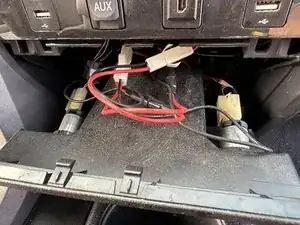

Отключите провода от розеток дополнительного питания и отложите панель в сторону.
Может потребоваться немного пошевелить разъем, чтобы он достаточно ослаб и его можно было снять.
Шаг 5

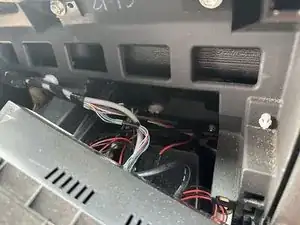

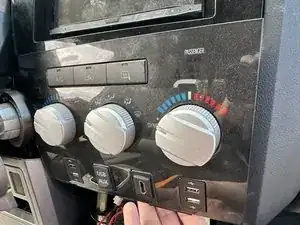

Вытяните панель, расположенную непосредственно под радио.
Шаг 6

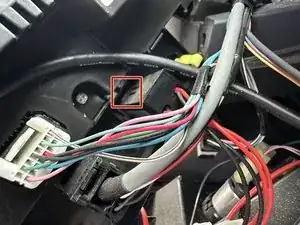

Используйте лопатку, чтобы нажать на фиксатор сверху сзади и извлечь разъем зарядки.
Фиксатор будет очень жестким. Потребуется приложить значительное усилие.
Шаг 7

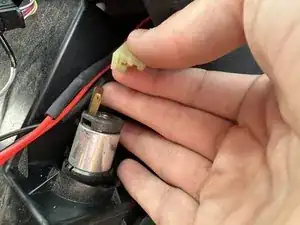

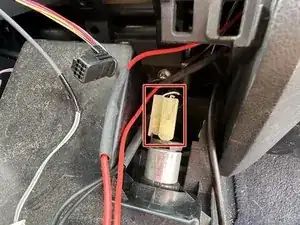

Отсоедините провода от остальной части автомобиля, одновременно нажав на все фиксаторы и разъединив разъемы.
При сборке сначала протяните провод через паз разъема зарядки.
Шаг 8

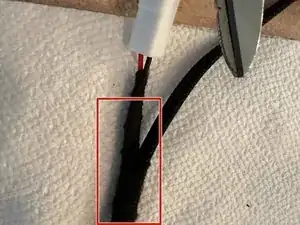

Снимите тканевую оплетку с проводов старого разъема зарядки.
Отрежьте провода около основания старого разъема зарядки.
Шаг 9

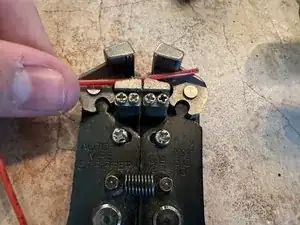

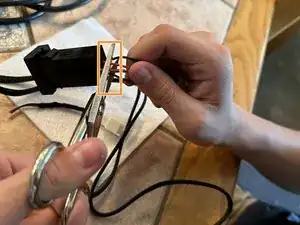

Используйте обжимной инструмент для проводов, чтобы снять изоляцию с концов всех проводов.
Скрутите провода одного цвета и наденьте на них термоусадочную трубку.
Шаг 10

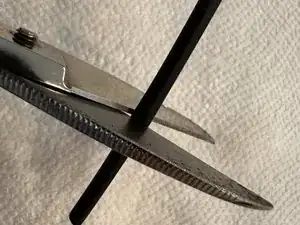

Возьмите тонкую термоусадочную трубку, разрежьте её пополам и наденьте по одной половине на каждый новый провод.
Шаг 11

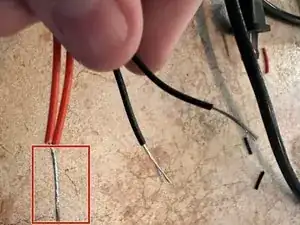

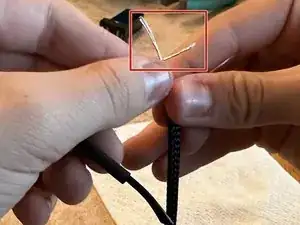

Надежно скрутите соответствующие старые и новые провода вместе.
Шаг 12
Запаяйте старые и новые провода так, чтобы черные провода были соединены между собой, и красные провода были соединены между собой.
Обращайтесь с паяльником осторожно, чтобы не получить ожог.
Шаг 13

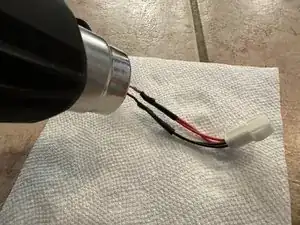

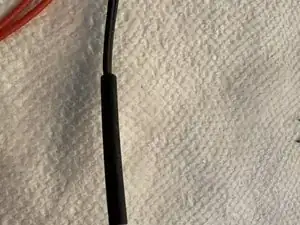

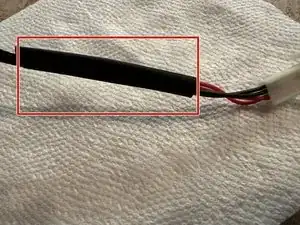

Наденьте маленькую термоусадочную трубку на оголенный провод и нагрейте её феном, чтобы она плотно обжалась вокруг проводов.

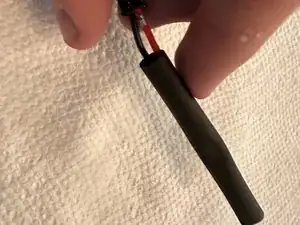

То же самое сделайте с большей термоусадочной трубкой.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
